Упутства, Поново поставите све везице за каблове које су уклоњене или исечене током демонтаже. Обратите пажњу на упутства за поправку, посебно у случају контактне корозије.

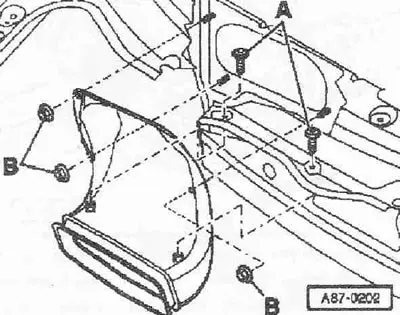

Одвојите жицу за уземљење са терминала батерије (у пртљажнику) са искљученим паљењем. Поставите поклопац хаубе на следећи начин: Откључајте сервисни поклопац изнутра. Откључајте поклопац мотора -стрелице- и лагано га повуците напред. Скините поклопац хаубе и положите га са страном надоле са затвореним заштитним поклопцем. Уклоните гумену заптивку на пленумској кутији. Скините ручицу брисача и облогу. Уклоните оба вијка -А- и три шестоугаоне матице -Б-. Уклоните канал за довод свежег ваздуха према напред.
Скините поклопац мотора тако што ћете уклонити завртње. Уклоните држач сајле са мењача -стрелице-.

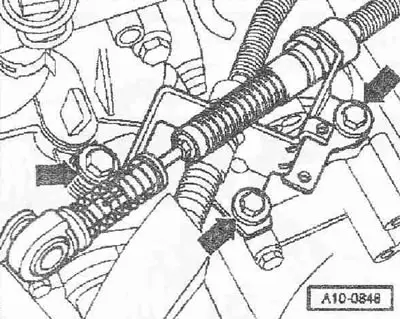

Уклоните матицу -1- и вијак -2- и уклоните попречни носач -А-.

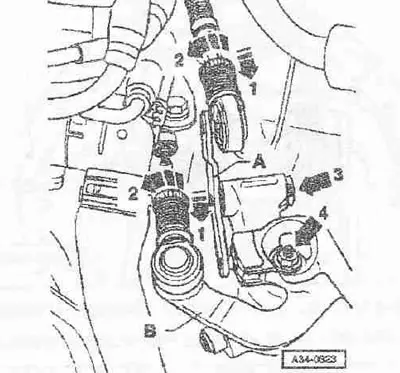

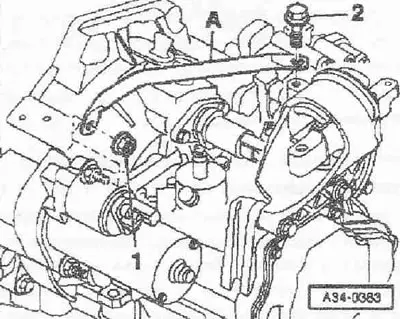

Повуците сигурносни механизам на сајли бирача и на сајлу бирача напред до краја -стрелица 1- и затим га закључајте улево -стрелица 2-. Уклоните сигурносну подлошку -стрелица 3- и уклоните средњу ручицу мењача -А-. Уклоните бирач мењача -Б- одвртањем матице -стрелица 4-. Затим причврстите кабл за мењање и кабл за избор степена преноса на врху.
Одвијте помоћни цилиндар -стрелице- уклоните цевни вод са држача на мењачу и положите на једну страну, осигурајте жицом, не отварајте систем водова.
Упутство. Притисните педалу квачила.

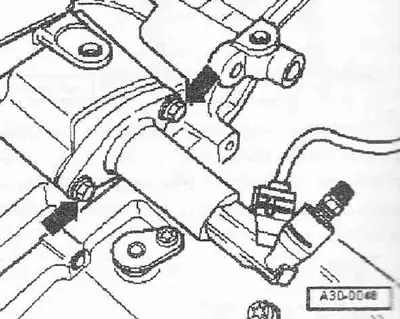

Искључите електрични конектор на давачу брзиномера -Г22- (-стрелац-). Одврните спојне завртње за мењач/мотор на врху.

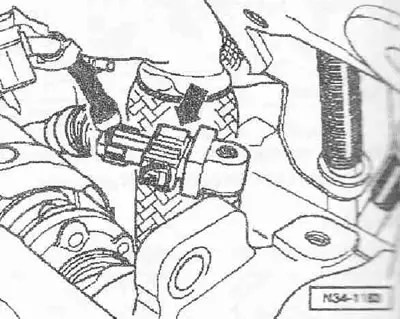

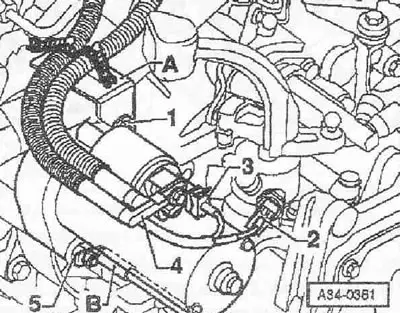

Уклоните држач -А- са стартера. Затим уклоните горњи монтажни вијак на стартеру -1-. Искључите електрични конектор за прекидач светла за вожњу уназад -Ф4- (-2-). Искључите електрични конектор -3- са стартера. Одврните кабл -4- од прикључка 30 електромагнетног прекидача.

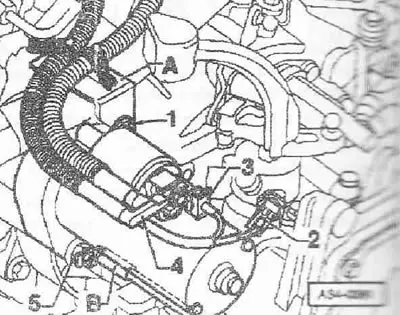

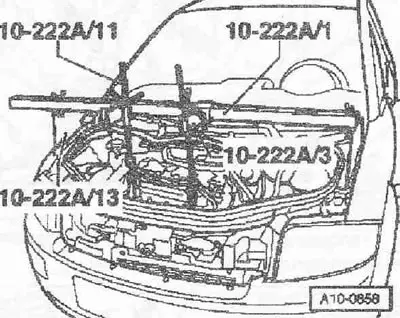

Инсталирајте помак -10. 222 А- са адаптером -10. 222 А /13- на спојној ивици крила. Лагано затегните мотор са мењачем помоћу вретена. Отпустите завртње левог предњег точка. Подигните а/м. Уклоните леви точак. Уклоните звучно изоловани екран.
Уклоните жицу за уземљење -Б- са доњег монтажног вијка стартера. Уклоните вијак за монтажу стартера -5- и уклоните стартер.
Уклоните топлотни штит -стрелице- за погонско вратило. Одвојите погонска вратила од осовина прирубнице мењача. Подигните и причврстите десну погонску осовину, пазећи да не оштетите заштитни површински премаз.

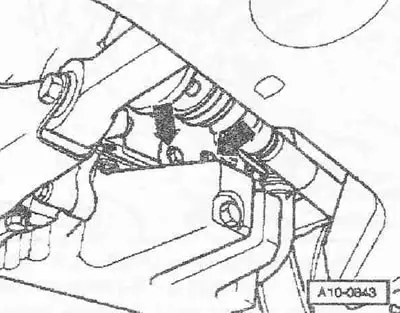

Уклоните мали штит -А- за замајац иза осовине десне прирубнице -стрелице-.

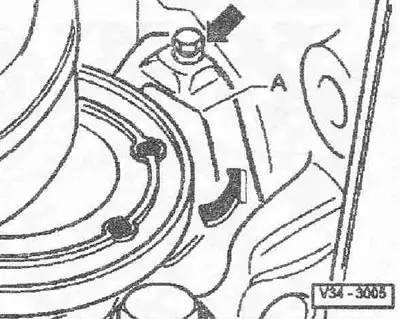

Уклоните ослонац клатна -стрелице-.

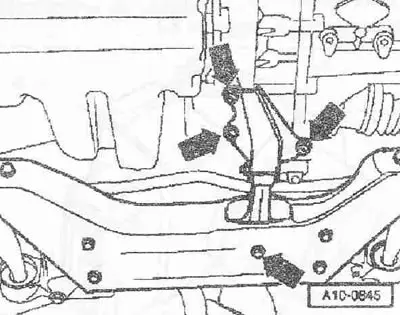

Одвојите леви стабилизатор -1-. Одвојити леву полугу вешања од кућишта лежаја точка -стрелица-. Уклоните облогу блатобрана на левом луку точка. Окрените зглоб управљача. Повуците леву погонску осовину кроз отвор између потконструкције и мењача. При томе убаците погонску осовину у лук точкова и причврстите је за опругу, на пример жицом.

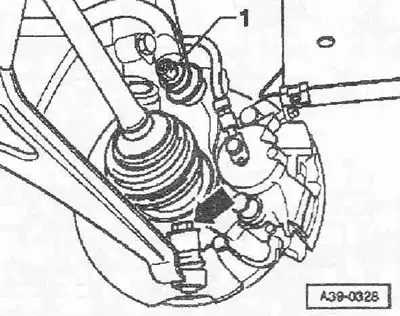

Уклоните шестоугаоне завртње -стрелице- за ослонац агрегата (лева страна) са носача мењача. Нагните погонску јединицу, да бисте то урадили, спустите попречну главу -10.222 А- помоћу вретена.

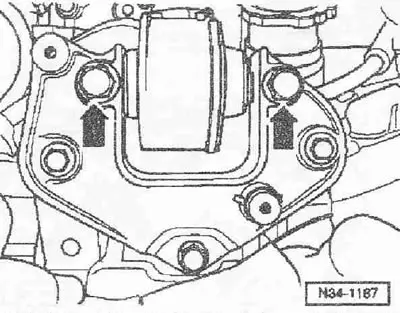

Спустити погонску јединицу све док издувна цев -1- не лежи на топлотном штиту -2- изнад потконструкције -стрелица-. Не савијати одвојиви део издувног система под углом већим од 10°– опасност од оштећења.

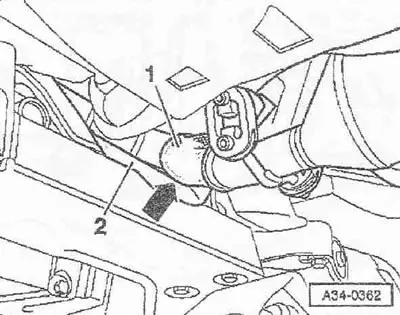

Уклоните конзолу мењача -А- -стрелице-. Завртњи -стрелице- конзоле мењача -А- морају бити доступни. Опремите подизач мењача са држачем мењача -3282- са шаблоном за подешавање -3282/8- за мењач "02А" и причвршћивачима као што је описано у наставку: поставите шаблон за подешавање -3282/8- на држач мењача -3282-. (Прикључак за поравнање -3282/8- има само једну позицију за монтажу). Усмерити носаче мењача у складу са отворима на плочи за подешавање -3282/8-.

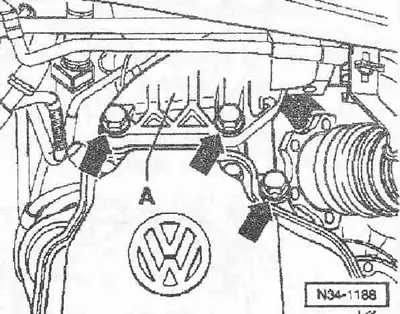

Причврстите вијке -А- као што је приказано на плочи за подешавање -3282/8-.

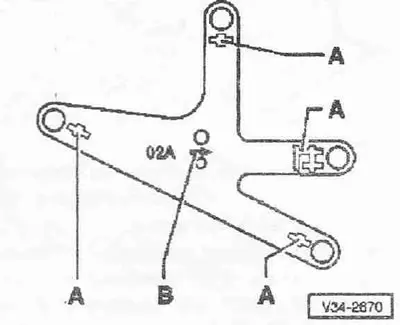

Поставите дизалицу мењача испод возила, стрелица -Б- на мерачу за подешавање -3282/8- показује у смеру кретања возила. Поравнајте шаблон за подешавање -3282/8- паралелно са мењачем и на њега причврстите потпорни носач. Одврните доње спојне завртње мењача са мотором.

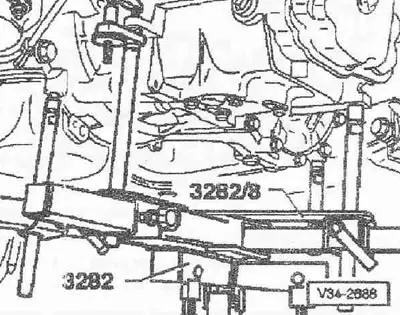

Притисните мењач са постављених чаура и пажљиво га нагните према подоквиру. Окрените мењач у пределу диференцијала мало надоле.

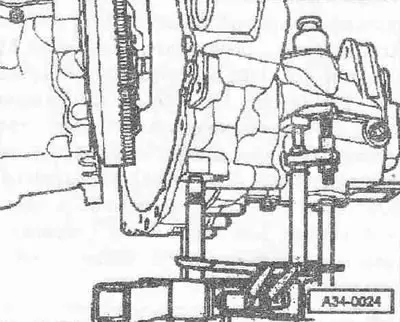

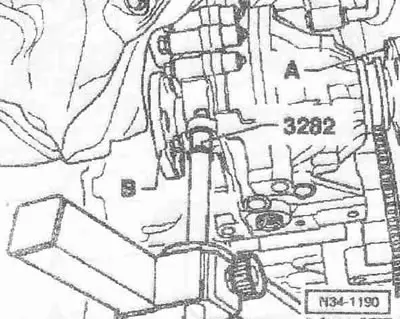

Затим пажљиво спустите мењач, водећи га десном прирубничком осовином -А- као што је приказано у пределу замајца и левом прирубницом -Б- у пределу потконструкције. Променити положај мењача при спуштању помоћу вретена за монтажу мењача -3282-.
