Ланчани погон брегасте осовине (Audi A4 B8)

Ланчани погон брегасте осовине

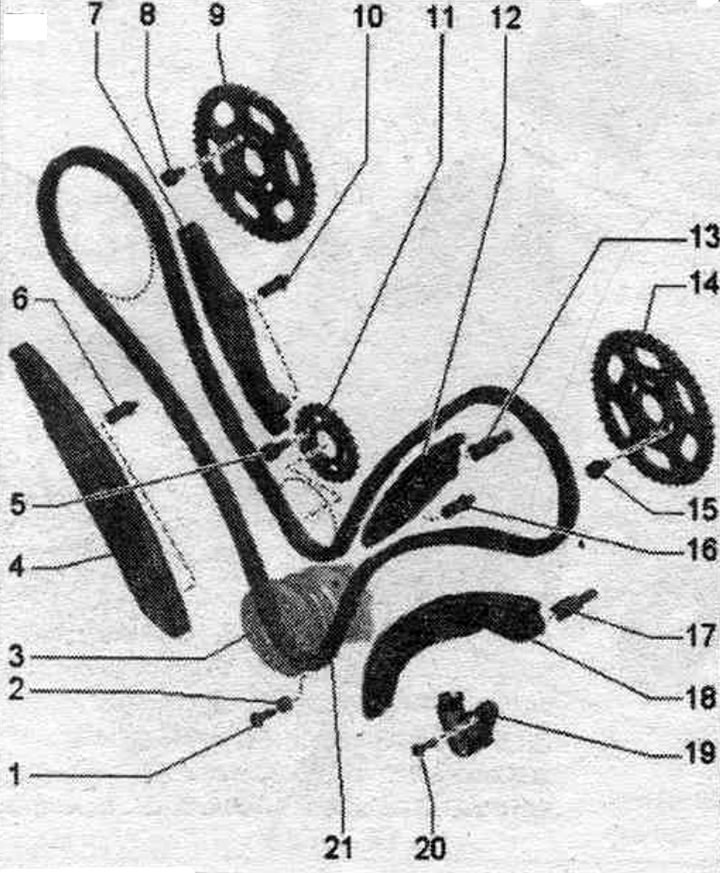

1. Вијак: 9 Nm.
2. Заштита од скакања.
3. Радилица: са ланчаником погонског ланца брегасте осовине.
4. Стабилизаторска шипка: поставите је у правилан положај.
5. Вијак.
6. Водећи вијак амортизера; заменити; 5 Nm + окрените даље за 90°.
7. Стабилизаторска шипка: поставите је у правилан положај.
8..Вијак: 23 Nm.
9. Зупчаник ланца развода усисног брегастог вратила; положај монтаже: страна са натписом је видљива одоздо.
10. Вођица амортизера: замена; 5 Nm + окрените даље за 90°.
11. Ланчаник: за балансно вратило.
12. Стабилизаторска шипка: поставите је у правилан положај.
13. Вођица амортизера: 23 Nm.
14. Зупчаник ланца развода усисног брегастог вратила; положај монтаже: страна са натписом је видљива одоздо.
15. Вијак: 23 Нм.
16. Вођица амортизера: замена; 5 Nm + окрените даље за 90°.
17. Вијак водилице затезне шипке: 23 Nm.
18. Затезна шипка.
19. Затезач ланца развода.
20. Вијак: замена; 5 Nm + окрените даље за 90°.
21. Ланац брегасте осовине: скините ланац са брегастих осовина; пре уклањања, означите смер кретања бојом.

Скидање ланца са брегастих вратила

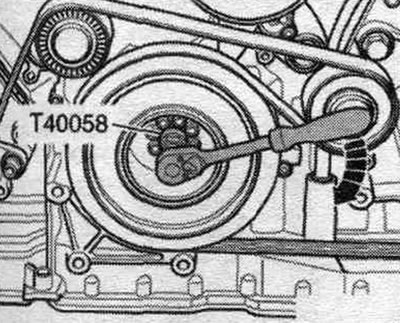

Мотор и мењач су инсталирани. Ако се радови изводе само на глави цилиндра прве групе цилиндара (с десне стране), немојте скидати поклопац ланца развода са главе цилиндра друге групе цилиндара (с леве стране). Скините горње поклопце ланца развода. Уметните вођице адаптера "T40058" као што је приказано испод: велики пречник "стрелица 1" окренут је ка мотору, мали пречник "стрелица 2" окренут је ка адаптеру. Опасност од оштећења услед прескакања ланца погона брегасте осовине. Окрећите радилицу само у смеру ротације мотора "стрелица".

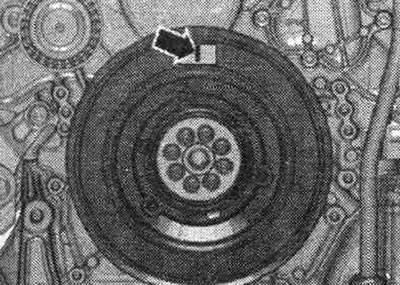

Окрећите радилицу помоћу адаптера T40058 док пригушивач вибрација не дође на ознаку ГМТ. Залепљена ознака "стрелице" је вертикално на врху.

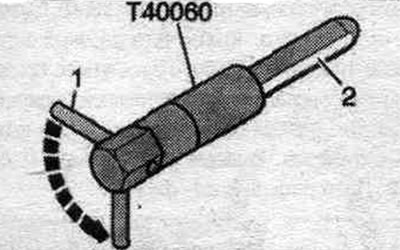

Локациони клин "T40060" има закошење "2", што олакшава његову уградњу са благим померањем рупа за причвршћивање брегасте осовине и главе цилиндра. Прво, уметните клин за подешавање тако да клин "1" буде нормалан на осу брегасте осовине. За исправну монтажу у "ГМТ", потребно је окренути клин "1" за 90°"стрелица" тако да буде вертикалан у односу на осу брегасте осовине.

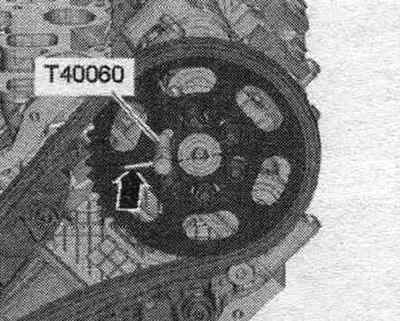

Уверите се да су брегасте осовине обе главе цилиндра у положају "ГМТ": брегасте осовине треба да буду осигуране клиновима "Т40060", клин "стрелица" у монтажном клину "Т40060" треба да буде постављен нормално на осу симетрије брегасте осовине на реду цилиндра 1 (десно).

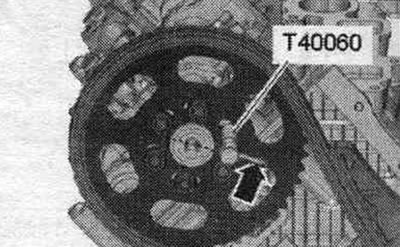

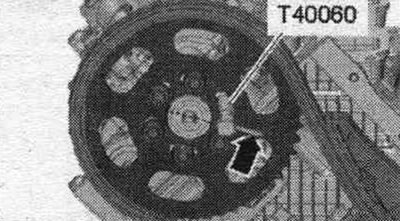

Клин са "стрелицом" у монтажном клину "T40060" мора бити постављен нормално на осу симетрије брегасте осовине на реду цилиндара 2 (лево).

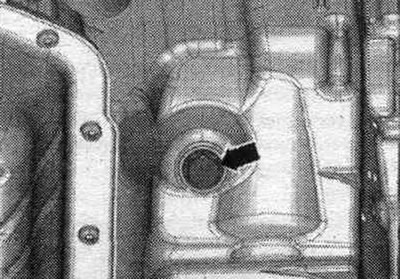

Одврните завртањ са "стрелицом" на врху уља. палета.

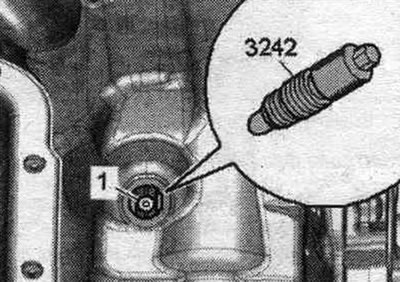

Уврните вијак за фиксирање "3242" у отвор обртним моментом од 20 Nm, ако је потребно, лагано окрените радилицу у оба смера да бисте потпуно центрирали вијак.

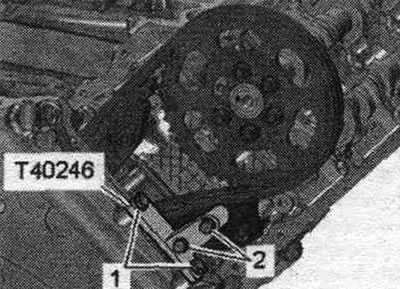

Причврстите носач "T40246" као што је приказано на слици.

Корак	Вијци	Обртни момент затезања
1	"1" M6x40	заврните га ручно док се не заустави
2	"2, 3" M6x20	заврните га ручно док се не заустави
3	"2" M6x40	8 Нм
4	"1, 3" M6x20	8 Нм

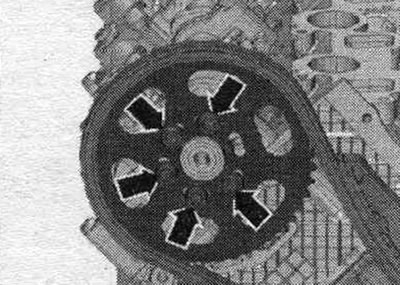

Уклоните клин за затезање "T40060" са обе брегасте осовине. Отпустите вијке са стрелицом.

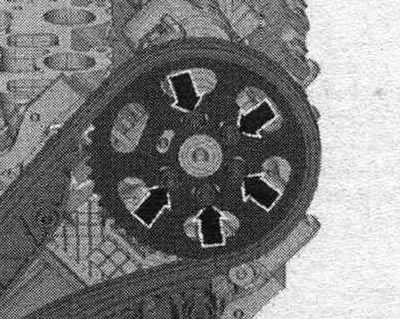

Отпустите вијке са стрелицом. Уклоните ланчанике брегасте осовине и ланце развода.

Инсталирај

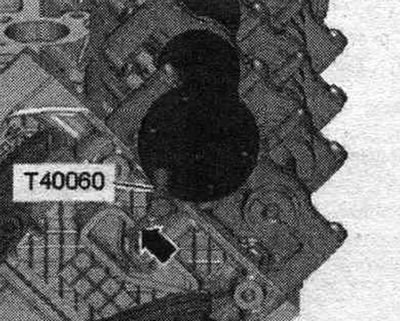

Радилица "1" је закључана у положају "ГМТ" помоћу завртња за закључавање "3242". Замените све завртње који су били превише затегнути. Замените заптивку. прстен навојног чепа означава ознаку "ГМТ". Уверите се да су брегасте осовине обе главе цилиндра у положају "ГМТ". Брегасте осовине треба да буду осигуране клиновима "Т40060". Клин са "стрелицом" у клину за лоцирање "Т40060" треба да буде постављен нормално на осу симетрије брегасте осовине на реду цилиндра 1 (десно).

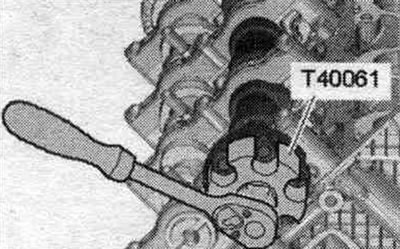

Уклоните клин за затезање "T40060" са обе брегасте осовине. Када проворачивании распредвала ни један клип коленвала не треба да буде у "ВМТ". Ако распредвалы није фиксна, то је њихов положај може да се мало промени помоћу адаптера "Т40061", за то вкрутить завртњи ланчану звезде у распредвал.

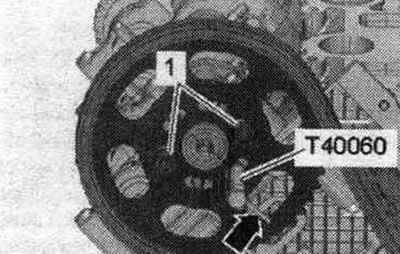

Уградите леви ланчаник ланца брегасте осовине са ланцем брегасте осовине. Навојни отвори брегасте осовине морају бити смештени у средини издужених отвора ланчаника брегасте осовине. Затим затегните 2 вијка "1" ланчаника брегасте осовине. Зупчаник треба да се окреће на брегастој осовини, али не сме бити искривљен. Осигурајте леву брегасту осовину помоћу осовине за фиксирање T40060. Клина са "стрелицом" у осовини за фиксирање T40060 мора бити постављена паралелно са осом симетрије ланца развода брегасте осовине.

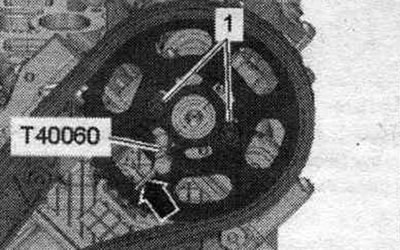

Уградите десни ланчаник ланца брегасте осовине са ланцем брегасте осовине. Навојни отвори брегасте осовине морају бити смештени у средини издужених отвора ланчаника брегасте осовине. Затим затегните 2 вијка "1" ланчаника брегасте осовине. Зупчаник треба да се окреће на брегастој осовини, али не сме бити искривљен. Осигурајте десну брегасту осовину помоћу осовине за фиксирање T40060. Клина са "стрелицом" у осовини за фиксирање T40060 мора бити постављена паралелно са осом симетрије ланца развода брегасте осовине.

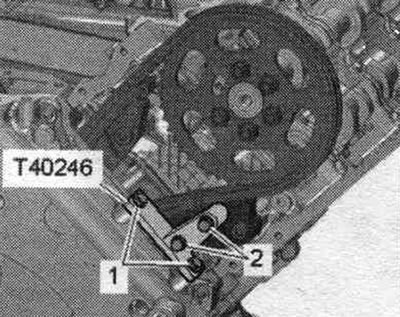

Уклоните носач "Т40246".

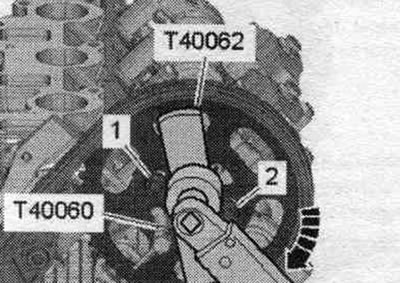

Коришћењем другог механичара: затегните десни ланчаник брегасте осовине помоћу адаптера "T40062" обртним моментом од 20 Nm у смеру казаљке на сату "стрелица" и одржавајте преднапрезање. Затегните вијке "1" и "2" десног ланчаника брегасте осовине.

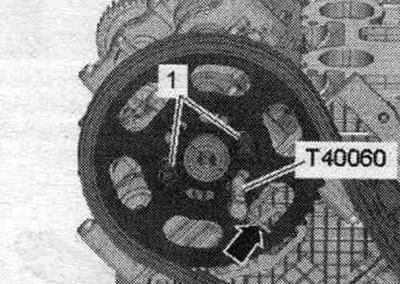

Затим, одржавајте преднапрезање и затегните вијке "1" левог ланчаника брегасте осовине. Уклоните адаптере "T40062" и клинове "T40060". Затегните преостале вијке левог и десног ланчаника брегасте осовине.

Одврните причврсни вијак "3242".

Контрола фазе времена

Опасност од оштећења услед прескакања ланца погона брегасте осовине. Окрећите радилицу само у смеру окретања мотора "стрелица". Окрените радилицу 2 обрта док не буде испред "ГМТ". Фиксирајте радилицу "1" од окретања помоћу завртња за закључавање "3242" обртним моментом од 20 Nm. Могућност погрешног подешавања због нетачног положаја "ГМТ". Ако је вратило прошло ознаку "ГМТ": Окрените радилицу 2 обрта док се радилица поново не нађе испред "ГМТ". Затим блокирајте радилицу завртњем за закључавање "3242" ротационим покретом. Уверите се да су брегасте осовине обе главе цилиндра у положају "ГМТ". Брегасте осовине треба фиксирати клиновима "Т40060". Клин "стрелица" у клину за фиксирање "Т40060" мора бити постављен нормално на осу симетрије брегасте осовине на реду цилиндра 1 (десно).

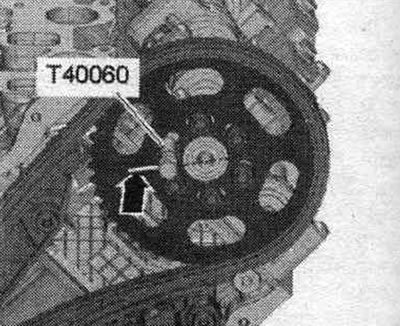

Опасност од оштећења услед прескакања ланца погона брегасте осовине. Окрећите радилицу само у смеру…

Подешавање временске фазе

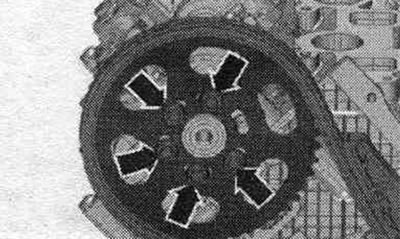

Ако се једна од брегастих осовина не може блокирати, отпустите све вијке са стрелицом одговарајуће брегасте осовине за приближно 1 окрет.

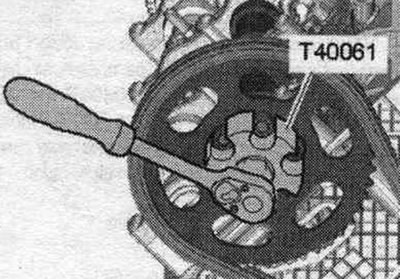

Инсталирајте адаптер "T40061" на главе лабавих вијака. Окрените брегасту осовину помоћу адаптера "T40061" под малим углом у оба смера док клин за подешавање "T40060" не уђе на своје место. Клин са "стрелицом" у монтажном клину "T40060" мора бити постављен паралелно са осом симетрије ланца преносника брегасте осовине. Затегните вијке ланчаника брегасте осовине са још увек инсталираним адаптером "T40061" и уметнутом клином за подешавање "T40060" обртним моментом од приближно 5 Nm. Уклоните клин за подешавање "T40060" и адаптер "T40061". Затегните вијке ланчаника брегасте осовине до коначног обртног момента. Ако је потребно, поновите поступак на другом реду цилиндара. Отпустите завртањ за закључавање "3242". Поновите проверу фазе времена.
