Corpul frontal
Notă: La demontare, acordați atenție lungimii șuruburilor, astfel încât acestea să poată fi înșurubate la loc la instalare. Va fi nevoie de un asistent pentru instalare.
1. Deplasați scaunele din față cât mai în spate posibil și opriți contactul.
2. Goliți agentul frigorific din unitatea de refrigerare.
3. Deconectați cablul negativ al bateriei (vezi Capitolul 5).
4. Deschideți vasul de expansiune pentru a reduce presiunea lichidului de răcire.
5. Scoateți ECM-ul (vezi Capitolul 5) și titularul acestuia pentru a avea acces la piulițe (1 în ilustrație). Scoateți aceste piulițe și demontați grila de admisie a aerului (A).

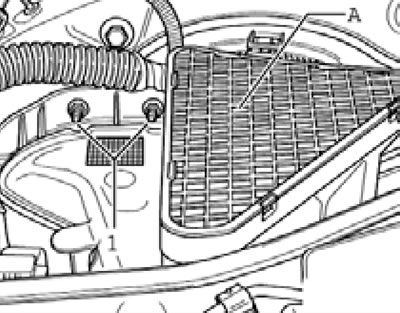

14.5. Piulițe (1) și grila de admisie a aerului (A).
6. Introduceți mâna în priza de aer de sus și eliberați clemele (1 în ilustrație).

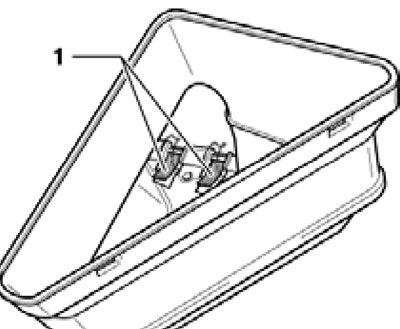

14.6. Cleme de admisie a aerului.
Scoateți admisia de aer.
7. Urmați pașii descriși în paragrafele 3-5 din Secțiunea 12.
8. Scoateți șuruburile (Și în ilustrație) și deconectați conductele de agent frigorific (B și C) de la supapa de expansiune.

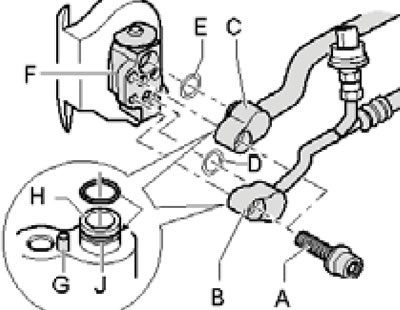

14.8. Fixarea conductelor de agent frigorific la supapa de expansiune frontală.
Închideți toate conductele de agent frigorific și orificiile valvei de expansiune deschise pentru a preveni pătrunderea murdăriei în circuit.
9. Scoateți șuruburile (1 în ilustrație) și scoateți supapa de expansiune din față.

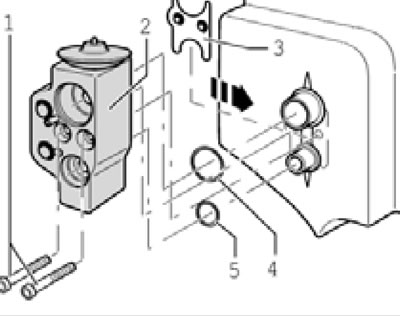

14.9. Fixarea supapei de expansiune frontale.
10. Etanșați orificiile deschise ale supapei de expansiune și instalați capacele pe evaporator (A și B în ilustrație), pentru a preveni pătrunderea murdăriei în circuitul de agent frigorific.

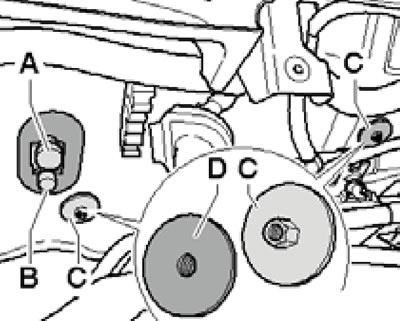

14.10. Capace (A și B) pe evaporator și piuliță (C) cu strat de cauciuc (D).
11. Urmați pașii descriși în paragrafele 6-7 din Secțiunea 12.
12. Scoateți conductele de aer (A și B în ilustrație), care duce la zonele pentru picioare din față.

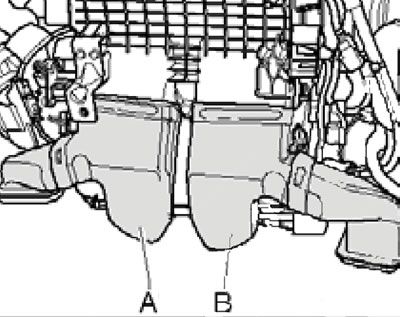

14.12. Conducte de aer către zonele pentru picioare din față.
13. Marcați poziția de instalare a flanșei piuliței cu un marker impermeabil (Din ilustrația 14.10) față de peretele etanș. Scoateți cele două piulițe (C) și asigurați-vă că sunt prezente capacele (A și B).
Notă: Pe partea din spate a flanșei piuliței există un strat de cauciuc pentru etanșare.
14. Deconectați conectorul (Și în ilustrație) și eliberați suportul cablajului (B) și celelalte suporturi din carcasa sistemului de climatizare (D) (de exemplu, cuplajul C).

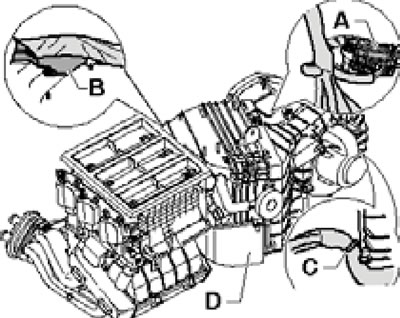

14.14. Conectorul (A) și suporturile (B și C) de pe carcasa sistemului de climatizare (D).
La modelele cu element de încălzire suplimentar "Z35", deconectați cablajul electric corespunzător. Scoateți carcasa sistemului de climatizare spre partea dreaptă.
15. Verificați amplasarea elementelor de cauciuc lipite (Și în ilustrație); dacă este necesar, lipiți-le de suporturi (F).

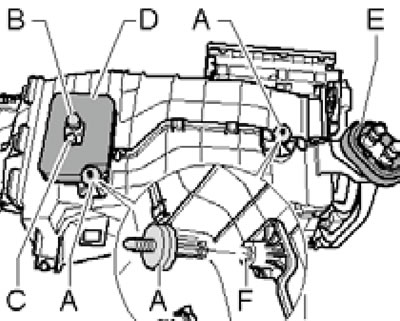

14.15. Piese controlate pe carcasa sistemului de climatizare.
Asigurați-vă că capacele (B și C) sunt pe evaporator. Verificați poziția și integritatea corectă a garniturii din spumă (D). Verificați integritatea și poziția corectă a racordului (E) de pe flanșa conductei de răcire. Verificați toate celelalte garnituri din carcasa sistemului de climatizare.
16. Instalarea ulterioară se efectuează în ordine inversă demontării. La strângerea piulițelor (Din ilustrația 14.10) aliniați marcajele făcute în timpul demontării carcasei sistemului de climatizare. La conectarea furtunurilor de răcire la radiatorul încălzirii, urmați informațiile furnizate în Secțiunea 12. Folosiți o supapă de expansiune nouă și inele O noi pe conducta de agent frigorific. Strângeți supapa de expansiune și conductele de agent frigorific la 10 Nm.
Partea din spate a corpului
17. Goliți agentul frigorific din unitatea de refrigerare.
18. Opriți contactul.
19. Deschideți vasul de expansiune pentru a reduce presiunea lichidului de răcire.
20. Deconectați conductele de agent frigorific de la supapa de expansiune din spate (vezi ilustrația 13.3).
21. Instalați carcasa din spate a sistemului de climatizare în poziția de service (vezi Secțiunea 11).
22. Marcați furtunurile de răcire (A și B în ilustrația 12.35), ca să nu-i încurce. Strângeți furtunurile de răcire, luați măsuri pentru a colecta lichidul de răcire scurs și deconectați furtunurile de răcire de la radiatorul spate (C).
23. Scoateți carcasa din spate a sistemului de climatizare, ținând-o astfel încât lichidul de răcire să nu se scurgă din radiator.
24. Instalarea se efectuează în ordine inversă. La conectarea furtunurilor de răcire la radiatorul încălzirii, urmați informațiile furnizate în Secțiunea 12. Folosiți o supapă de expansiune nouă și inele O noi pe conducta de agent frigorific. Strângeți supapa de expansiune și conductele de agent frigorific la 10 Nm.
