Kolektor dolotowy (Audi A6 C4)

Spis treści: Wyjmowanie ↓ Instalacja ↓

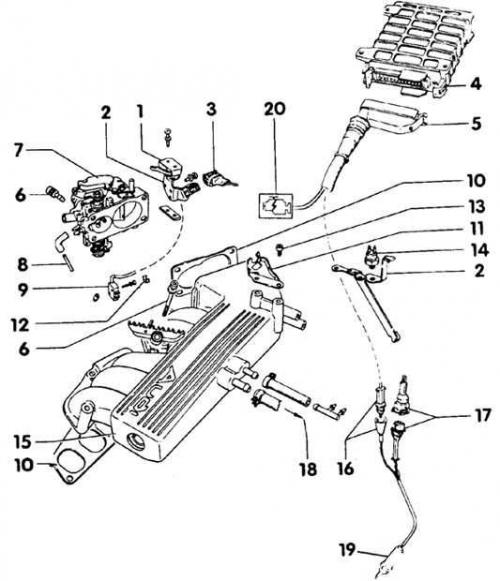

Elementy górnej części kolektora dolotowego w silniku AAR, AAN

1. Czujnik położenia przepustnicy
2. Uchwyt montażowy
3. Złącze połączeniowe
4. Jednostka sterująca elektroniczna
5. Złącze połączeniowe
6. Śruby montażowe
7. Korpus przepustnicy
8. Zawór upustowy
9. Przełącznik układu biegu jałowego
10. Uszczelka
11. Uchwyt montażowy
12. Zacisk
13. Śruba
14. Przełącznik temperatury
15. Kolektor dolotowy
16. Złącze przyłączeniowe czujnika tlenu
17. Złącze do podłączenia elementu grzejnego czujnika tlenu
18. Wąż próżniowy
19. Czujnik tlenu
20. Lampka sygnalizacyjna

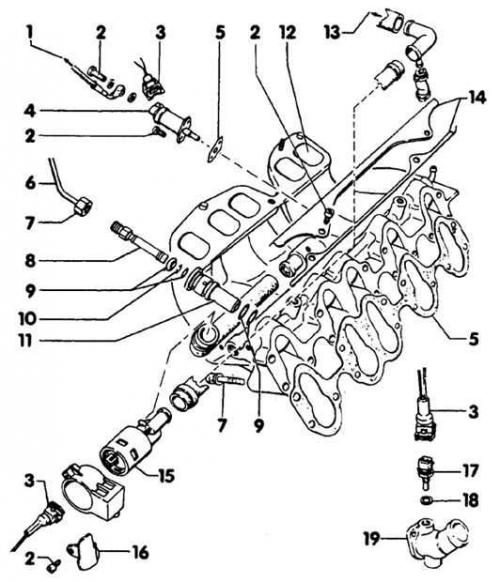

Elementy dolnej części kolektora dolotowego w silniku AAR, AAN

1. Wąż od dystrybutora paliwa
2. Śruba łącząca banjo
3. Złącze połączeniowe
4. Zawór układu zimnego startu
5. Uszczelka
6. Rura prowadząca do dystrybutora paliwa
7. Nakrętka łącząca
8. Wtryskiwacz
9. Pierścienie uszczelniające
10. Pierścień ustalający
11. Wstaw
12. Dolna część kolektora dolotowego
13. Wąż sprężonego powietrza
14. Uchwyt wtryskiwacza
15. Zawór sterujący prędkością biegu jałowego
16. Uchwyt montażowy
17. Czujnik temperatury płynu chłodzącego
18. Zagęszczanie
19. Łokieć wydechowy

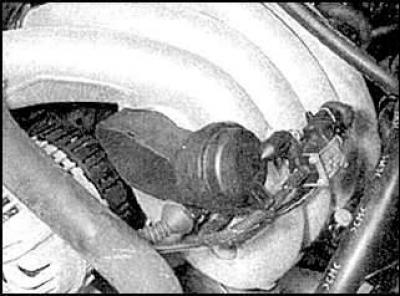

Elementy przepustnicy powietrza na kolektorze dolotowym (silnik ADR)

Wyjmowanie

1. Zdejmij korpus przepustnicy.

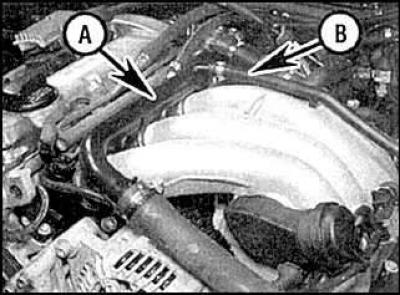

2. W silniku ADR (Motronic 3.2) zdejmij kolektor paliwowy i odłącz przewód wodny (A) oraz wąż od zbiornika wyrównawczego (B) znajdującego się nad kolektorem dolotowym.

3. Odłącz przewody podciśnieniowe i powietrzne od kolektora dolotowego. Odłącz złącza połączeniowe.

4. Zdjąć mocowanie linki gazu z górnej części kolektora ssącego i odłączyć węże i przewody od przepustnicy, jeśli to konieczne (Patrz. rysunek Elementy w górnej części kolektora dolotowego w silniku AAR, AAN i Elementy przepustnicy w kolektorze (silnik ADR)).

5. W silniku AAR (KEIII Jetronic) zdejmij górną część kolektora dolotowego.

6. Stopniowo poluzuj śruby mocujące i zdejmij kolektor dolotowy lub jego dolną część (Zobacz rysunek Elementy dolnej części kolektora dolotowego w silniku AAR, AAN).
