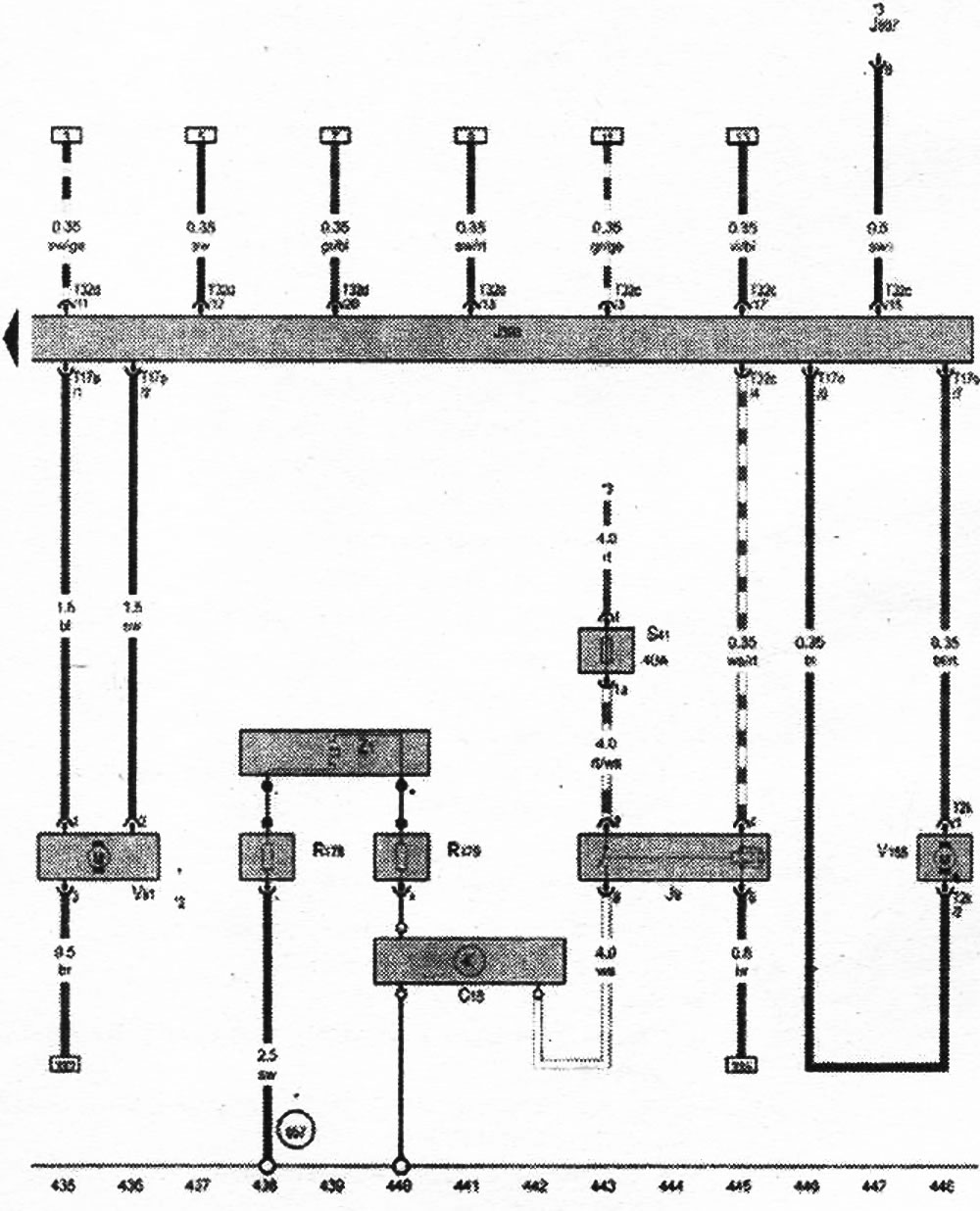

Centralna jednostka sterująca systemami komfortu; Silnik tylnej kurtyny; Silnik blokady klapki wlewu paliwa; Element grzewczy tylnej szyby
| C18 | Szklany filtr tłumiący szumy anteny |
| C9 | Przekaźnik ogrzewania tylnej szyby |
| J393 | Centralna jednostka sterująca systemami komfortu |
| J807 | Przekaźnik gniazdowy |
| R178 | Filtr modulacji częstotliwości (FM) w przewodzie ujemnym |
| R179 | Filtr modulacji częstotliwości (FM) w przewodzie dodatnim |
| S41 | Bezpiecznik odmrażacza tylnej szyby |
| T2k | Złącze 2-pinowe |
| T17o | Złącze 17-pinowe |
| T17р | Złącze 17-pinowe |
| T32 | Złącze 32-pinowe |
| T32d | Złącze 32-pinowe |
| V91 | Silnik tylnej kurtyny |
| V155 | Silnik blokady klapki wlewu paliwa |
| Z1 | Element grzewczy tylnej szyby |
| 657 | Punkt uziemienia 1 w pobliżu tylnej szyby po lewej stronie |
* - Sedan.
*2 - tylko dla pojazdów z elektryczną tylną kurtyną.
*3 - patrz aktualny schemat skrzynki bezpiecznikowej.
- ws = biały
- sw = czarny
- ro = czerwony
- rt = czerwony
- br = brązowy
- gn = zielony
- bl = niebieski
- gr = szary
- li = fioletowy
- vi = fioletowy
- ge = żółty
- or = pomarańczowy
- rs = różowy
