Pod wspólnym dyfuzorem (4) lampki do czytania (1 i 3), a także latarnia do oświetlenia wnętrza (2).

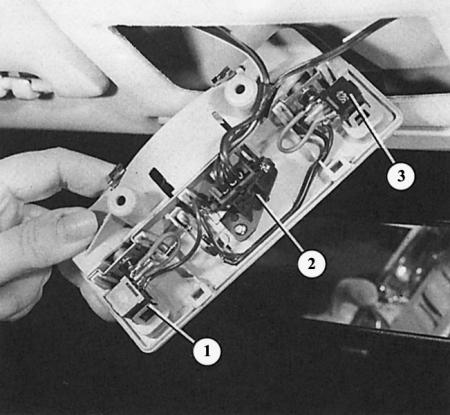

Po wyjęciu lampki oświetlenia wnętrza (poluzować dwie śruby na środkowym odbłyśniku) przełączniki są dostępne z tyłu (1 i 3) lampki do czytania i przełącznik (2) lampa salonowa.
Taki wyłącznik drzwiowy (1; tutaj zdemontowany) znajduje się tylko na tylnych drzwiach pod gumową dyszą (2).
Po lewej: W pojazdach z oświetleniem lusterek do makijażu wkład lusterka można delikatnie wycisnąć (1) z ramy osłony przeciwsłonecznej. Wtedy mikroprzełącznik będzie widoczny (2) i obie lampy sufitowe (3 i 4) aby oświetlić lustro.

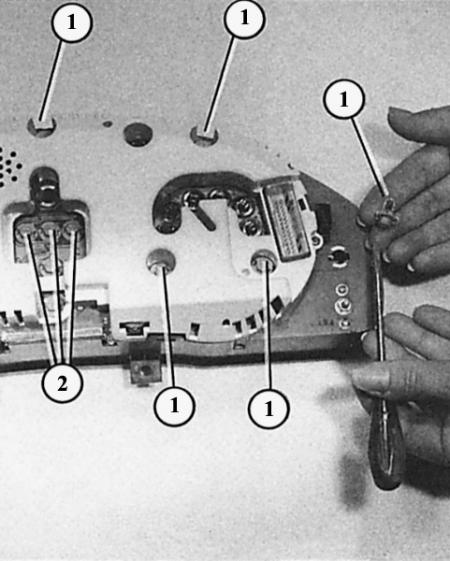

Po prawej: w oświetleniu urządzeń wkład i żarówka tworzą jeden element konstrukcyjny. Tu jest żarówka. Numeryczne «1» pokazane jest położenie łap oświetlenia przyrządów wraz z numerem «2» Wskazanych jest 5 lampek do oświetlenia komputera pokładowego i urządzenia sterującego.
Funkcjonowanie
W Audi A4 funkcja oświetlenia wnętrza jest sterowana przez centralny zamek: Na działanie oświetlenia wnętrza wpływa sterownik centralnego zamka w następujący sposób:
1. Po wyjęciu kluczyka ze stacyjki lampka oświetlenia wnętrza miga.
2. Po otwarciu samochodu włącza się oświetlenie wnętrza.
3. Gdy zapłon jest włączony, a także gdy samochód jest zamknięty, światło gaśnie.
4. Po zamknięciu drzwi lampka świeci się jeszcze przez około 30 sekund, ale tylko jeśli wcześniej był włączony zapłon lub włączony centralny zamek.
5. Jeśli drzwi pozostaną otwarte dłużej niż 4 minuty, lampka oświetlenia wnętrza wyłączy się.
Latarnie do oświetlenia wnętrz
1. Delikatnie wypchnij dyfuzor lampy z rowków, a następnie wyjmij lampę z obudowy.
2. Podczas montażu włóż najpierw haki znajdujące się na odwrotnej stronie w wycięcie w dachu.
3. Wyjmij lampę sufitową (10W, długość 41mm) z wkładu.
4. W przypadku połączonej lampki do czytania wyjmij lampę ze szklaną podstawą z gniazda (5 W).
Przełącznik kontaktowy drzwiowy do oświetlenia wnętrza
W przednich drzwiach Audi A4 nie ma już tradycyjnych wyłączników drzwiowych. Zamiast tego styk jest zintegrowany z serwomotorem centralnego zamka «drzwi są zamknięte».
Inaczej jest w przypadku drzwi tylnych: tutaj w otworze drzwiowym montowany jest tradycyjny wyłącznik kontaktowy. Wysyła on bezpośredni sygnał położenia drzwi do centralki zamka centralnego, podobnie jak styk drzwi przednich. Wadliwe działanie tego przełącznika występuje, gdy:
- trzpień włącznika zakleszczył się w prowadnicy lub jest wygięty. Wymień przełącznik;
- złącze przewodu wypadło z przełącznika. Aby lepiej trzymać złącze, należy je lekko wygiąć i włożyć ponownie;
- powierzchnia styku przełącznika ze śrubą mocującą lub styki złącza są utlenione. Usuń warstwę tlenku papierem ściernym lub ostrym śrubokrętem.
Sam wyłącznik drzwiowy przykręcany jest do słupka drzwiowego tylko jedną śrubą krzyżakową. Aby go zdemontować, zdejmij gumową zaślepkę, odkręć śrubę i wyjmij przełącznik.
Tylne lampki do czytania
Podobnie jak przednie lampki do czytania, tylne światła można ustawić na oświetlenie wnętrza, zmieniając pozycję przełącznika, dzięki czemu tylne światła również korzystają ze sterowania oświetleniem wnętrza. Wymiana żarówki:
1. Włóż śrubokręt we wgłębienie z boku obudowy lampy i ostrożnie podważ lampę.
2. Po wymianie żarówki włóż ponownie obudowę lampy - najpierw stroną z przewodem.
Oświetlenie lusterka do makijażu
1. Ostrożnie wypchnij wkład lusterka z ramy osłony przeciwsłonecznej.
2. Wyjmij tę żarówkę z gniazdka.
3. Włóż nową lampę.
Światło bagażnika
Obie lampki oświetlenia bagażnika znajdują się po lewej stronie w bocznym poszyciu bagażnika, a także, nieco ukryte, w panelu poprzecznym pod tylną szybą.
1. Otwórz maskę.
2. Włóż śrubokręt we wgłębienie z boku obudowy lampy i ostrożnie podważ lampę.
3. Po wymianie żarówki (lampa punktowa 5 W, długość 36 mm) ponownie włożyć korpus lampy - najpierw stroną z przewodem.
Latarnia do oświetlania komory silnika
1. Lekko ściśnij osłonę lampy po prawej i lewej stronie i zdejmij ją.
2. 10-watowa żarówka ma złącze bagnetowe.
