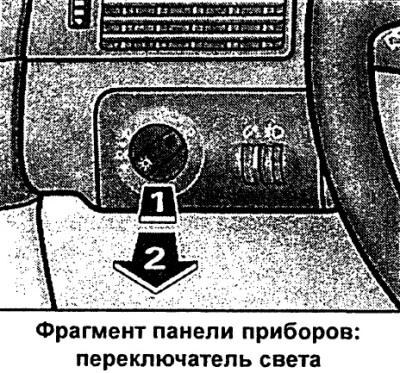

Włączanie i wyłączanie światła
Włączanie świateł postojowych
- Ustaw przełącznik światła w pozycji.
Włączanie świateł mijania lub drogowych
- Ustaw przełącznik światła w pozycji.
- Przesuń przełącznik świateł drogowych do przodu.
Wyłączanie światła
- Ustaw przełącznik światła w pozycji.
Światła mijania włączają się tylko po włączeniu zapłonu. Po uruchomieniu silnika i wyłączeniu zapłonu światła automatycznie przełączają się na światła postojowe.
W pojazdach z kierownicą po prawej stronie położenie przełączników jest częściowo inne niż w pojazdach z kierownicą po lewej stronie. Jednak symbole na przełącznikach odpowiadają symbolom przeznaczonym dla pojazdów z kierownicą po lewej stronie.
W niektórych wersjach eksportowych, oprócz świateł postojowych, świecą również światła mijania o zmniejszonej jasności.
Notatka
- Po wyjęciu kluczyka ze stacyjki przy włączonych światłach i otwartych drzwiach kierowcy, rozlegnie się sygnał dźwiękowy.
- Stosując wyżej opisane urządzenia sygnalizacyjne i świetlne należy stosować się do wymagań prawnych.
Światła przeciwmgielne
Wyłącznik świateł włącza również światła przeciwmgielne.
Włączanie świateł przeciwmgielnych
- Włącz przełącznik światła, nie dotykając symbolu.
- Najpierw ustaw przełącznik światła w pozycji.
- Następnie przesuń przełącznik światła do pierwszej pozycji blokady 1.
Po włączeniu świateł przeciwmgielnych zapala się symbol znajdujący się obok przełącznika.
Tylne światło przeciwmgielne
Wyłącznik świateł włącza również tylne światło przeciwmgielne.
- Przekręć przełącznik światła f, nie przesuwając go na symbol.
- Najpierw ustaw przełącznik światła w pozycji. Następnie przesuń przełącznik świateł do drugiej pozycji blokady 2. Włączy się tylne światło przeciwmgielne.
Gdy włączone jest tylne światło przeciwmgielne, symbole obok przełącznika świecą się.
Reflektor zamontowany jest po lewej stronie pokrywy bagażnika.
Układ elektryczny pojazdów z fabrycznie zamontowanym hakiem holowniczym umożliwia automatyczne wyłączenie tylnego światła przeciwmgielnego pojazdu podczas korzystania z przyczepy.
Ostrożnie. Aby nie oślepiać kierowców jadących z tyłu, włączaj tylne światło przeciwmgielne tylko wtedy, gdy widoczność jest słaba (na przykład w Niemczech, gdy widoczność jest mniejsza niż 50 m).

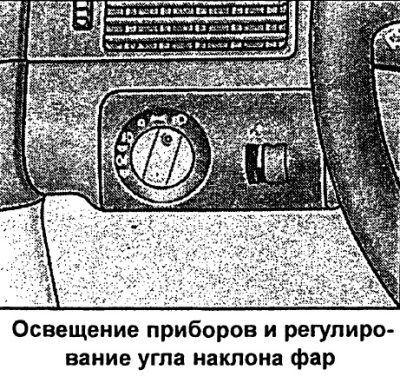

Oświetlenie instrumentów
Możliwa jest regulacja jasności wskaźników, wyświetlaczy i oświetlenia konsoli środkowej.
Jasność tła instrumentu reguluje się za pomocą lewego pokrętła radełkowanego.
Fototranzystor zamontowany w zestawie wskaźników steruje oświetleniem wskazówek zestawu wskaźników. Dodatkowo, po włączeniu światła automatycznie włącza się oświetlenie konsoli środkowej i wskaźników (strzałki i wagi) zgodnie z jasnością otaczającego tła. Dodatkowo kierowca może również regulować jasność oświetlenia w następujący sposób:
Przy włączonym zapłonie
Po włączeniu zapłonu jasność wskaźników na zestawie wskaźników można regulować poprzez obrót radełkowanego pokrętła.
Z włączonymi światłami
Ponadto, gdy światła są włączone, można obracać pokrętłem, aby dostosować jasność wskaźników, wyświetlaczy i oświetlenia konsoli środkowej.

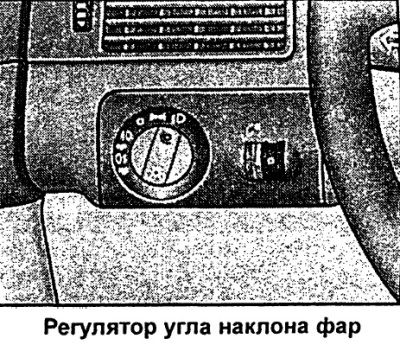

Regulacja kąta reflektora
Po włączeniu świateł mijania zasięg reflektorów można dostosować do rzeczywistego obciążenia pojazdu.
Ustaw prawy radełkowany uchwyt zmiany biegów w jednej z następujących pozycji:
Stanowiska regulatorów
Zaznaczone pozycje regulatora odpowiadają w przybliżeniu następującym opcjom załadunku pojazdu:
0 - w samochodzie jest kierowca i pasażer z przodu, bagażnik jest pusty;
1 - wszystkie siedzenia są zajęte, bagażnik jest pusty;
2 - wszystkie siedzenia zajęte, bagażnik załadowany;
3 - fotel kierowcy jest zajęty, bagażnik załadowany.
Ostrożnie. Aby nie oślepiać kierowców nadjeżdżających z naprzeciwka, należy odpowiednio wyregulować kąt ustawienia reflektorów, zwłaszcza gdy pojazd jest mocno obciążony!
Dynamiczna regulacja poziomowania reflektorów w pojazdach z ksenonem
Po włączeniu zapłonu i ruszeniu samochodu ze światłami ksenonowymi kąt ustawienia reflektorów jest automatycznie dostosowywany do obciążenia i trybu jazdy (na przykład podczas przyspieszania, hamowania).
Usterka jest sygnalizowana symbolem sygnału w systemie monitorowania usterek pojazdu.

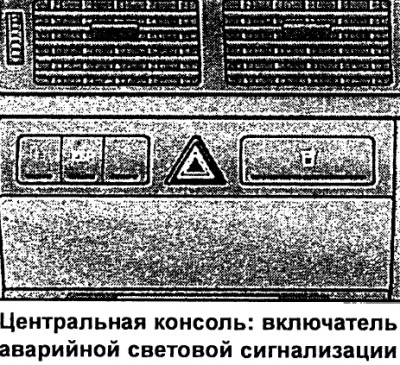

Sygnalizacja świetlna awaryjna
Światła awaryjne mają za zadanie zwrócić uwagę innych użytkowników drogi na Twój pojazd w niebezpiecznych sytuacjach.
Aby włączyć lub wyłączyć światła awaryjne, naciśnij przełącznik.
Gdy włączone są światła awaryjne, wszystkie kierunkowskazy migają jednocześnie. Dodatkowo miga kontrolka w przełączniku i strzałki kierunkowskazów na zestawie wskaźników. Alarm działa nawet przy wyłączonym zapłonie.
W razie wypadku, w którym nastąpi otwarcie poduszek powietrznych, automatycznie włączają się światła awaryjne.
Notatka. Światła awaryjne włączają się na przykład w następujących sytuacjach:
- jeśli przed Tobą jest korek, a Ty jesteś na końcu,
- w przypadku awarii lub sytuacji awaryjnej,
- w przypadku holowania lub bycia holowanym.

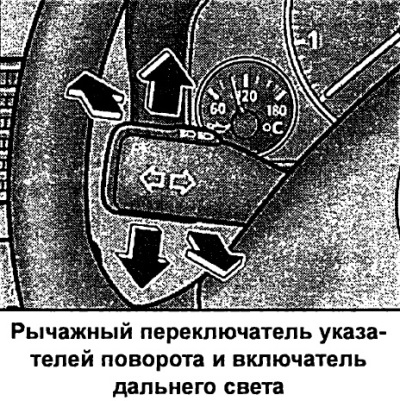

Przełącznik dźwigniowy kierunkowskazów i przełącznik świateł drogowych
Dźwignia kierunkowskazów i przełącznik świateł drogowych sterują również światłami postojowymi i reflektorami.
Funkcje dźwigni przełącznika kierunkowskazów i świateł drogowych:
Wskaźniki kierunkowskazów
- Aby włączyć prawe kierunkowskazy, naciśnij dźwignię do końca w górę, a aby włączyć lewe kierunkowskazy, naciśnij dźwignię do końca w dół.
- Po naciśnięciu dźwigni w górę lub w dół do momentu wyczucia oporu, a następnie jej zwolnieniu, emitowany jest jedynie krótki sygnał migający, np. podczas zmiany pasa ruchu.
Światła drogowe
- Aby włączyć światła drogowe, należy przesunąć dźwignię do przodu.
- Aby wyłączyć światła drogowe, należy przesunąć dźwignię z powrotem do pierwotnej pozycji.
Sygnał świetlny
- Aby włączyć sygnał świetlny należy pociągnąć dźwignię w stronę kierownicy.
Światło postojowe
- Wyłącz zapłon.
- Aby włączyć prawe światła postojowe, przesuń dźwignię w górę, a aby włączyć lewe światła postojowe, przesuń dźwignię w dół.
Notatki dotyczące funkcji
- Kierunkowskazy działają tylko przy włączonym zapłonie. Po włączeniu kierunkowskazów odpowiednia kontrolka na zestawie wskaźników także miga.
- Po wyjściu z zakrętu kierunkowskazy wyłączają się automatycznie.
- Światła drogowe można włączyć tylko wtedy, gdy włączone są światła mijania. W tym samym momencie zapala się kontrolka na zestawie wskaźników.
- Sygnał świetlny zapala się po pociągnięciu i przytrzymaniu dźwigni - również wtedy, gdy światło jest wyłączone. Jednocześnie na zestawie wskaźników zapala się kontrolka świateł drogowych.
- Gdy włączone są światła postojowe, światła przednie i tylne po odpowiedniej stronie pojazdu świecą z mniejszą jasnością. Światła postojowe włączają się tylko przy wyłączonym zapłonie.
