2. Prije ugradnje novih klipova, provjerite zazor u bravi gusjenice kako slijedi.
3. Klipne prstenove i klipove s klipnjačama posložite tako da se prilikom montaže ne pomiješaju i završe u svojim cilindrima. Postavite blok na radni stol s kućištem radilice okrenutim prema dolje tako da su cilindri dostupni odozgo i odozdo.
4. Umetnite prvi gornji klipni prsten u prvi cilindar i gurnite ga prema dolje s prvim klipom, tako da postavite prsten okomito na stijenke cilindra na dnu cilindra. Uklonite klip.

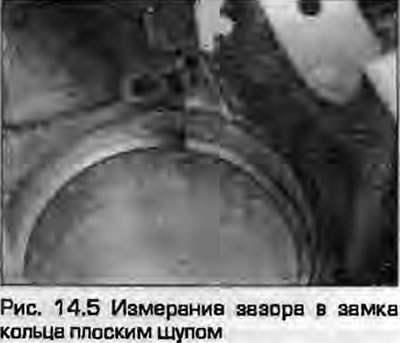

5. Izmjerite razmak u bravi pomoću ravnih mjerača i usporedite s vrijednostima navedenim u Tehnički podaci. Pravilno odabran mjerač pipa trebao bi izaći iz brave uz lagano trenje. Provjerite je li prsten ispravno postavljen prije nego što odlučite da razmak nije točan. Ponovite postupak s preostalim prstenovima cilindra.
6. Ako je razmak premali (kao da su korišteni rezervni dijelovi neprofesionalnih proizvođača), potrebno ga je proširiti, inače će se tijekom rada motora krajevi prstena zatvoriti, uzrokujući ozbiljna oštećenja. U idealnom slučaju, novi klipni prstenovi trebali bi osigurati potreban razmak prstena i biti spremni za ugradnju. U najgorem slučaju, možete povećati razmak uklanjanjem mnogo metala s kraja prstena tankom turpijom. Stegnite turpiju u škripac s mekim čeljustima i pomičite kraj prstena duž turpije, držeći je strogo okomito, uklanjajući potrebnu količinu metala. Budite oprezni, prsten je oštar i lomljiv.

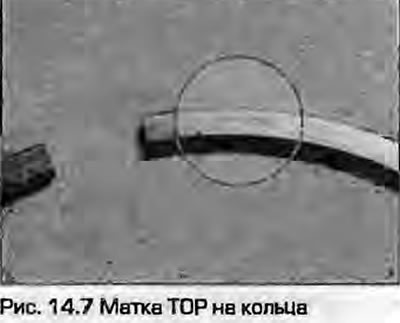

7. Sada kada su prstenovi provjereni i zazori podešeni, mogu se postaviti na klipove. Prilikom postavljanja prstenova koristi se ista tehnologija kao i kod uklanjanja. Prvo postavite oprugu prstena za struganje ulja u treći žlijeb, zatim postavite oba tanka prstena za struganje ulja duž rubova utora. Drugi i prvi prsten se razlikuju jedan od drugog, mogu se razlikovati po krajevima; gornji je kvadratnog presjeka, a drugi je trapezoidnog presjeka. Postavite oba prstena u njihove utore s oznakom TOP okrenutom prema gore.
8. Otvorite prstenaste brave pod kutom od 120°.
Bilješka. Prilikom postavljanja tračnica uvijek slijedite upute proizvođača - različiti proizvođači mogu dati različite upute.
