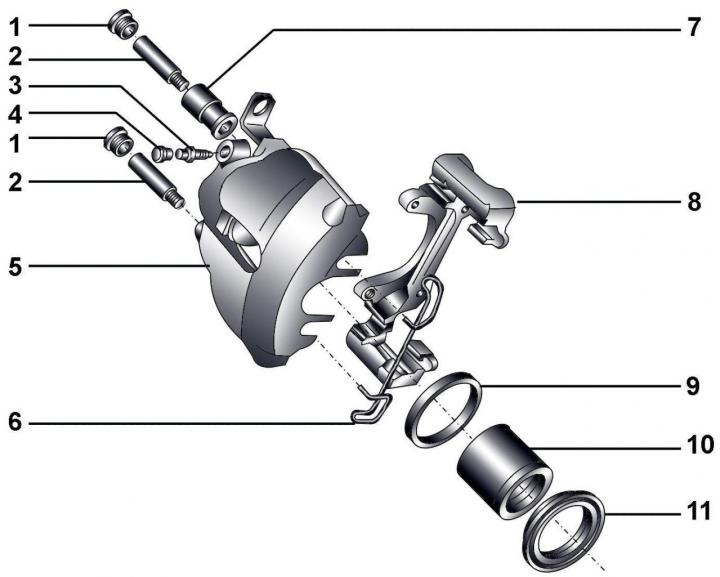

Мал. 15-19. Пярэдні суппорт FN-3: 1 - ахоўны каўпачок; 2 - накіроўвалы палец, 25 Н · м; 3 – штуцэр прапампоўкі; 4 – ахоўнае вечка; 5 - суппорт; 6 - спружына; 7 - утулка; 8 - трымальнік суппорта; 9 - ушчыльняльнае кольца; 10 - поршань; 11 - ахоўны чахол
Дэталі пярэдняга суппорта FN3 паказаны на мал. 15-19.
Ачысціце ад пылу і бруду суппорт, не ўдыхаючы які падняўся пыл.
Замацуеце суппорт у цісках. Выміце поршань з суппорта, для чаго падавайце паветра пад нізкім ціскам у тармазны цыліндр праз адтуліну для падлучэння тармазнога шланга, усталяваўшы замест тармазных калодак драўляны брусок.

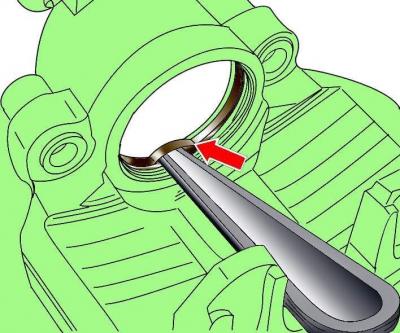

Мал. 15-20. Выкарыстанне мантажнага кліну для вымання ўшчыльнення з канаўкі цыліндру суппорта
Зніміце драўляны брусок і асцярожна выміце поршань. Акуратна, каб не пашкодзіць сценкі цыліндру, выміце ўшчыльненне з канаўкі цыліндру суппорта мантажным клінам або лязом плоскай адвёрткі як рычагом (мал. 15–20).
Праверце стан усіх дэталяў суппорта і заменіце зношаныя ці пашкоджаныя дэталі. Адмысловая ўвага звернеце на цыліндр і поршань. Пры наяўнасці драпін, рысак, зносу або кропкавай карозіі неабходна замяніць поршань і цыліндр. Незалежна ад стану заменіце ўсе гумовыя ўшчыльненні.
Прамыйце ўсе дэталі ў метылавым спірце або чыстай тармазной вадкасці і працярыце іх. Прадзьмуце трубкі і адтуліны сціснутым паветрам.

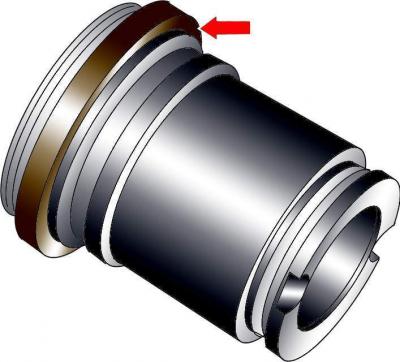

Мал. 15-21. Месца ўсталёўкі ахоўнага чахла на поршань суппорта
Вырабіце тонкі пласт змазкі G 052 150 А2 на ўшчыльняльнае кольца і поршань (мал. 15–21).
Усталюеце пылаахоўны чахол на поршань такім чынам, каб унутраны дыяметр чахла ўвайшоў у канаўку поршня.

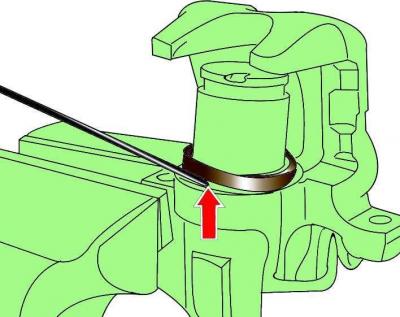

Мал. 15-22. Выкарыстанне адмысловай прынады для ўсталёўкі працоўнай абзы пылаахоўнага чахла ў суппорт
Усталюеце поршань насупраць цыліндру суппорта і адмысловай прынадай устаўце працоўны беражок пылаахоўнага чахла ў суппорт да яе фіксацыі (мал. 15–22).
З дапамогай адмысловай прынады або ручкай малатка ўцісніце поршань у цыліндр суппорта.
Пасля ўсталёўкі поршня прадуйце паветрам цыліндр і запоўніце яго свежай тармазной вадкасцю.
