Зняцце
Рухавік устаноўлены.
Зняць паветравод з турбанагнетацеля. Зняць зубчасты рамень. Утрымліваючы шасцярню коленвала пры дапамозе апоры "3415" зняць яе.

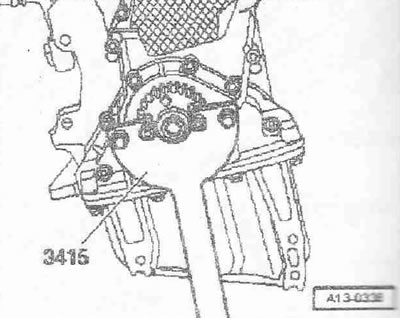

Вывярнуць балты "1...10". Прыпадняты пярэдні ўшчыльн. фланец і зняць яго. Выпрасаваць абшэўку пры знятым фланцы.
Ўстаноўка

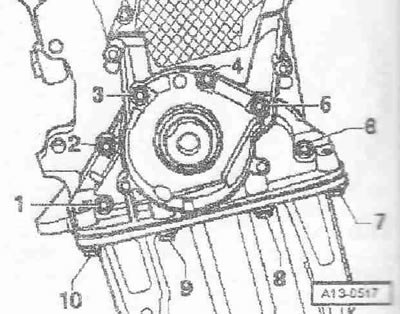

Усталёўка ў зваротным парадку, пры гэтым неабходна пакласці на адчыненую частку алейнага паддона рыззё. Асцярожна выдаліць рэшткі герметыка на блоку цыліндраў і алейным паддоне. Выдаліць рэшткі герметыка з ушчыльн. фланца, напрыклад, з дапамогай якая верціцца пластмасавай шчоткі. Ачысціць пасадачныя паверхні; на іх не павінна быць алею і змазкі. Адрэзаць носік цюбіка па пярэдняй адзнацы (дыяметр адтуліны прыбл. 2 мм). Вырабіць на прылеглыя паверхні паміж блокам цыліндраў і алейным паддонам тонкі валік герметыка "стрэлкі".

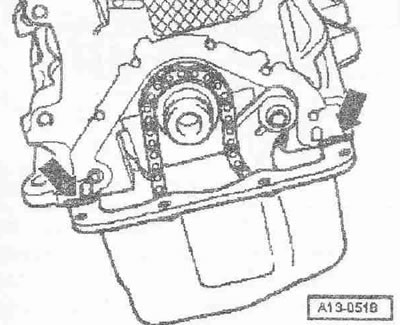

Вырабіць валік герметыка "стрэлка" на чыстую пасадачную паверхню ўшчыльн. фланца, як паказана на малюнку. Таўшчыня валіка герметыка "стрэлка": 2... 3 мм.

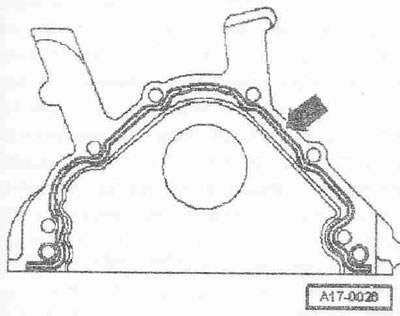

Інструкцыя. Валік герметыка павінен быць не тоўшчы 3 мм, бо ў адваротным выпадку лішні герметык можа патрапіць у алейны паддон і засмеціць сеткаваты фільтр у маслозаборном патрубку.

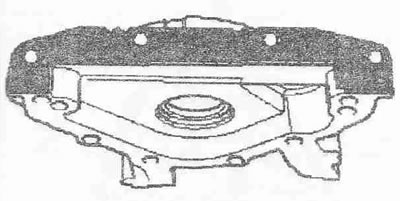

Вырабіць на ніжнюю пасадачную паверхню фланца тонкі пласт герметыка -заштрыхаваная паверхня-. Ушчыльняльны фланец павінен быць усталяваны на працягу 5 хвілін пасля нанясення герметыка. Асцярожна насадзіць ушчыльн. фланец на цэнтравальныя ўтулкі блока цыліндраў. Зацягнуць балты. Усталяваць абшэўку коленвала на баку раменных шківаў. Усталяваць зубчасты рамень (адрэгуляваць фазы газаразмеркавання).
Інструкцыя. Шлангі і патрубкі сістэмы наддува паветра павінны быць ачышчаны перад мантажом ад алеяў і змазкі. Ні ў якім разе не выкарыстоўваць змазвальныя сродкі.
Момант зацяжкі: Ушчыльняльны фланец да блока цыліндраў: 15 Нм.
