Зняцце
Аўтамабілі з бензінавага рухавіка
1. Зліце астуджальную вадкасць (гл. адпаведны раздзел).
2. Адлучыце шлангі ахладжаючай вадкасці ад корпуса тэрмастата.
3. Выкруціце балты (гл. стрэлкі на ілюстрацыі) і зніміце корпус тэрмастата.

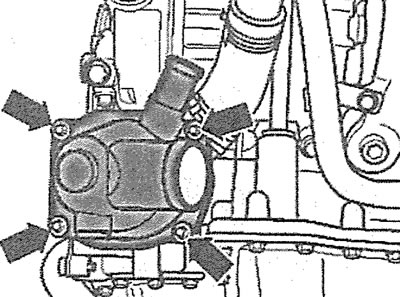

4.3. Выкруціце балты (гл. стрэлкі) і зніміце корпус тэрмастата

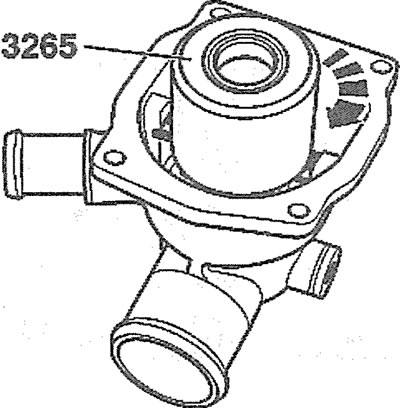

4. Зніміце клямку мацавання тэрмастата з дапамогай апраўкі, каталожны нумар якой 3265 (гл. стрэлку на ілюстрацыі), а затым акуратна выміце тэрмастат з корпуса.
4.4. Зніміце клямку мацавання тэрмастата з дапамогай апраўкі, каталожны нумар якой 3265 (гл. стрэлку)
Аўтамабілі з дызельным рухавіком
5. Зліце астуджальную вадкасць (гл. адпаведны раздзел).
6. Зніміце пярэдні бампер (гл. адпаведны раздзел).
7. Усталюйце верхнюю папярочку перадка ў сэрвіснае становішча.
8. Зніміце ручайковы рамень прывада дапаможных агрэгатаў (гл. адпаведны раздзел).
9. Выкруціце балты (гл. стрэлкі на ілюстрацыі) і зніміце правую частку задняга вечка прывада газаразмеркавальнага механізму.

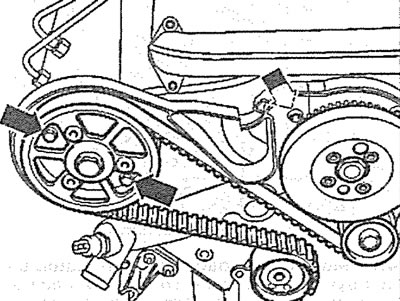

4.9. Выкруціце ніты (гл. стрэлкі) і зніміце правую частку задняга вечка прывада газаразмеркавальнага механізму. Аўтамабілі з дызельным рухавіком
10. Зніміце вечка з маслозаливной гарлавіны.
11. Правярніце каленчаты вал па кірунку кручэння рухавіка за цэнтральны ніт мацавання вядучай шасцярні да з'яўлення ў адтуліне маслозаливной гарлавіны надпісу «АД» (верхняя мёртвая кропка) на размеркавальным вале (гл. ілюстрацыю).

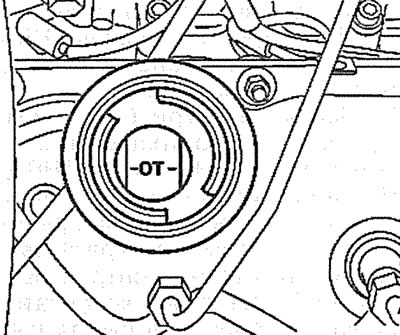

4.11 Правярніце каленчаты вал па кірунку кручэння рухавіка за цэнтральны ніт мацавання вядучай шасцярні да з'яўлення ў адтуліне маслозаливной гарлавіны надпісу «АД» (верхняя мёртвая кропка) на размеркавальным вале. Аўтамабілі з дызельным рухавіком
12. Выкруціце разьбовую корак на блоку цыліндраў прыкладна на ўзроўні сярэдняга цыліндру.

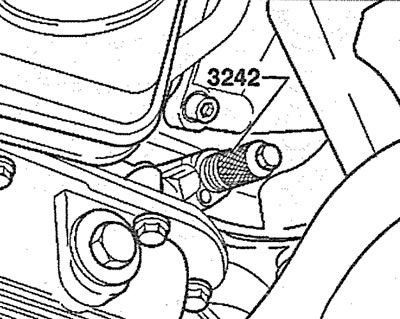

13. Укруціце замест корка стопарны палец, каталожны нумар якога 3242 (гл. ілюстрацыю). Пераканайцеся, што палец заходзіць у адтуліну на шчацэ каленчатага вала і стопорит вал.
4.13. Укруціце замест корка стопарны палец, каталожны нумар якога 3242. Аўтамабілі з дызельным рухавіком
14. Выкруціце балты 1 і зніміце вібрагасільнік з шасцярні ТНВД (гл. ілюстрацыю).

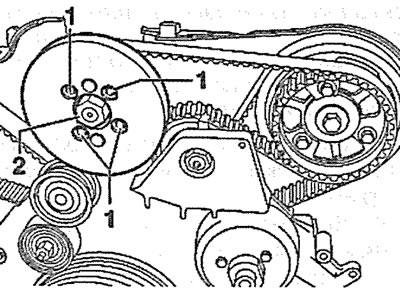

4.14. Выкруціце балты 1 і зніміце вібрагасільнік з шасцярні ТНВД. Аўтамабілі з дызельным рухавіком
Увага! Не адкручвайце гайку 2 (гл. ілюстрацыю 4.14), бо гэта можа прывесці да парушэння базавага рэгулявання ТНВД. Наступнае рэгуляванне ТНВД немагчыма нават ва ўмовах майстэрні.
15. Пазначце мелам, маркерам ці фарбай кірунак ходу зубчастага рамяня прывада ТНВД, калі ён будзе ўсталёўвацца паўторна. Невыкананне ранейшага ходу зубчастага рамяня пры яго далейшай эксплуатацыі прыводзіць да яго пашкоджання або разрыву.
16. Прыслабце нацяжэнне зубчастага рамяня прывада ТНВД, павярнуўшы ролік тарцовым ключом, і зніміце зубчасты рамень прывада ТНВД з шасцярні размеркавальнага вала (гл. ілюстрацыю).

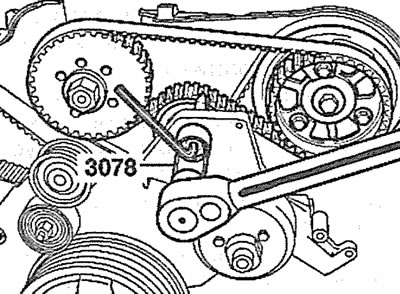

4.16. Прыслабце нацяжэнне зубчастага рамяня прывада ТНВД. Аўтамабілі з дызельным рухавіком

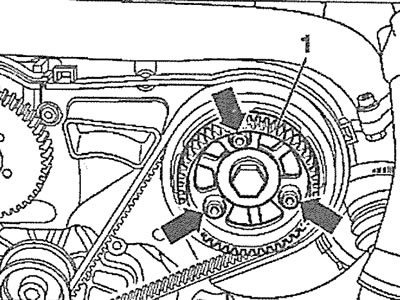

17. Выкруціце тры ніта (гл. стрэлкі на ілюстрацыі) і зніміце шасцярню 1 прывада ТНВД.
4.17. Выкруціце тры ніта (гл. стрэлкі) і зніміце шасцярню 1 прывада ТНВД. Аўтамабілі з дызельным рухавіком
18. Выкруціце восем нітаў 1 і зніміце рэмень шкіў прывада дапаможных агрэгатаў з каленчатага вала. Цэнтральным нітам 2 мацуецца да каленчатага вала мацуецца вядучая шасцярня газаразмеркавальнага механізму, таму пры зняцці рэмень шківа выкручваць цэнтральны ніт не трэба (гл. ілюстрацыю).

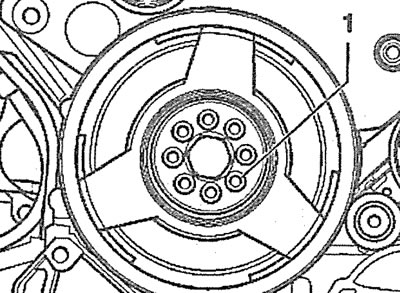

4.18. Выкруціце восем нітаў 1 і зніміце рэмень шкіў прывада дапаможных агрэгатаў з каленчатага вала. Цэнтральны ніт 2 выкручваць не трэба. Аўтамабілі з дызельным рухавіком

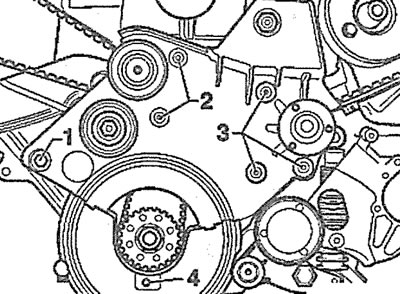

19. Зніміце ніжнюю частку 4 ахоўнага вечка прывада газаразмеркавальнага механізму (гл. ілюстрацыю).
4.19. Зніміце ніжнюю частку 4 ахоўнага вечка прывада газаразмеркавальнага механізму. Аўтамабілі з дызельным рухавіком
20. Выкруціце балты 1, 2 і 3 і зніміце кранштэйны мацавання вентылятара з вязкостной муфтай (гл. ілюстрацыю 4.19). На гэтым жа кранштэйне знаходзяцца накіроўвалыя ролікі.
21. Павольна павярніце нацяжны ролік зубчастага рамяня тарцовым ключом на 8 мм направа (гл. стрэлку на ілюстрацыі) так, каб плунжар нацягвальніка зайшоў у корпус і адтуліны на корпусе і плунжары сумясціліся. Устаўце ў сумешчаныя адтуліны прыдатны загваздка, напрыклад, загваздка, каталожны нумар якога Т40011, зафіксаваўшы тым самым плунжер у корпусе нацягвальніка.

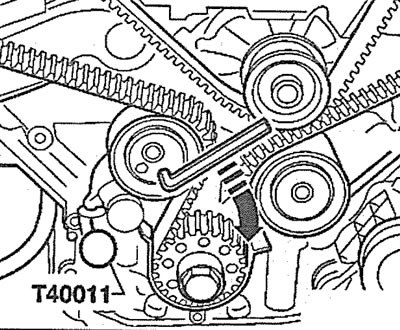

4.21. Павольна звярніце нацяжны ролік зубчастага рамяня тарцовым ключом на 8 мм направа (гл. стрэлку) так, каб плунжар нацягвальніка зайшоў у корпус і адтуліны на корпусе і плунжары сумясціліся. Устаўце ў сумешчаныя адтуліны загваздка Т40011. Аўтамабілі з дызельным рухавіком
Увага! Нацягвальнік зубчастага рамяня газаразмеркавальнага механізму мае масланапоўнены плунжар і таму ўціскаць плунжар у корпус нацягвальніка варта павольна з прыкладаннем раўнамернага высілка. Залішні высілак можа прывесці да пашкоджання нацяжнога роліка.

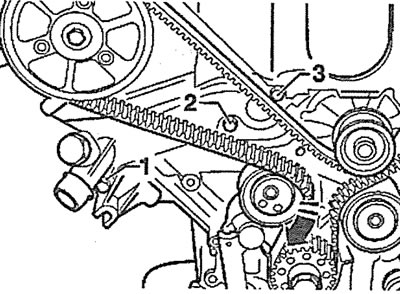

22. Падайце зубчасты рамень на накіроўвалым роліку крыху наперад (гл. стрэлку на ілюстрацыі).
4.22. Падайце зубчасты рамень на накіроўвалым роліку трохі наперад (гл. стрэлку). Аўтамабілі з дызельным рухавіком
Увага! Не дапушчайце саслізвання рамяня з накіроўвалага роліка, таму што ў такім выпадку рамень прывада газаразмеркавальнага механізму прыйдзецца ўкладваць і рэгуляваць цалкам. Невыкананне гэтага патрабавання можа прывесці да сур'ёзнага пашкоджання рухавіка.
23. Адлучыце шланг ахладжаючай вадкасці ад корпуса тэрмастата.
24. Выкруціце балты 1-3 мацавання і зніміце корпус тэрмастата (гл. ілюстрацыю 4.22).
25. Акуратна выміце тэрмастат з корпуса разам з ушчыльняльным кольцам.
Усталяванне
Устаноўка тэрмастата вырабляецца ў паслядоўнасці, зваротнай зняццю.
26. Пачысціце кантактныя паверхні, заменіце ранейшае ўшчыльняльнае кольца тэрмастата на новае.

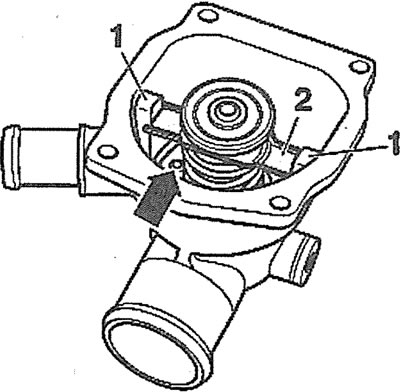

27. Аўтамабілі з бензінавага рухавіка. Усталюеце тэрмастат так, каб вентыляцыйны клапан размяшчаўся зверху (гл. стрэлку на ілюстрацыі), клямар 2 мацавання - пад цапфай 1.
4.27. Усталюеце тэрмастат так, каб вентыляцыйны клапан размяшчаўся зверху (гл. стрэлку), клямар 2 мацавання -пад цапфай 1. Аўтамабілі з бензінавым рухавіком
28. Аўтамабілі з дызельным рухавіком. Усталюеце тэрмастат так, каб вентыляцыйны клапан размяшчаўся зверху (гл. стрэлку на ілюстрацыі).

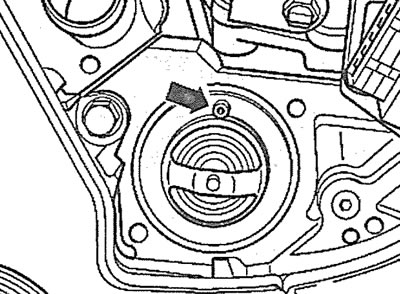

4.28. Усталюеце тэрмастат так, каб вентыляцыйны клапан размяшчаўся зверху (гл. стрэлку). Аўтамабілі з дызельным рухавіком
29. Усталюйце новае ўшчыльняльнае кольца тэрмастата. Працоўная паверхня кольца павінна быць звернута да корпуса тэрмастата.
30. Замацуйце нітамі корпус тэрмастата, папярэдне вышмараваўшы разьбу нітаў 2 і 3 (гл. ілюстрацыю 4.22) ахоўнай змазкай. Момант зацяжкі нітаў мацавання корпуса тэрмастата складае 10 Нм.
31. Ссуньце зубчасты рамень на накіроўвалым роліку на ранейшае месца (гл. стрэлку на ілюстрацыі 4.22).
Увага! Калі зубчасты рамень пры ім зрушэнні на роліку цалкам саслізнуў, тое належыць выканаць кладку і рэгуляванне рамяня.

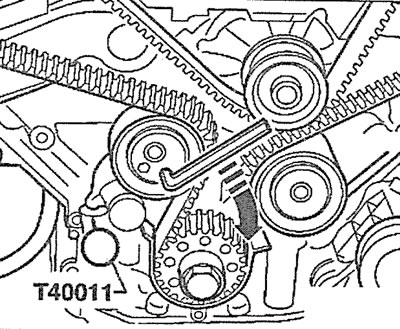

32. Павярніце нацяжны ролік з дапамогай тарцовага ключа на 8 мм направа (гл. стрэлку на ілюстрацыі) настолькі, каб можна было выняць загваздку Т40011, якім фіксаваўся плунжер нацягвальніка.
4.32. Павярніце нацяжны ролік з дапамогай тарцовага ключа на 8 мм направа (гл. стрэлку)-настолькі, каб можна было выняць загваздку Т40011, якім фіксаваўся плунжер нацягвальніка

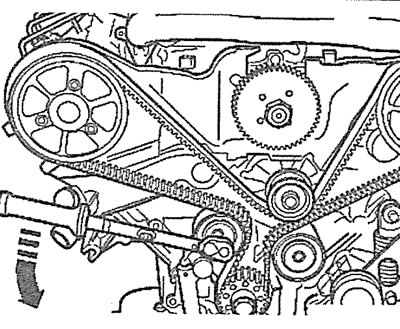

33. Нацягніце зубчасты рамень, павярнуўшы эксцэнтрык роліка нацяжэння дынамаметрычным ключом з прыкладаннем высілка 15 Нм супраць гадзіннікавай стрэлкі і ў гэтым становішчы эксцэнтрыка зацягніце ніт мацавання роліка (гл. ілюстрацыю).
4.33. Нацягніце зубчасты рамень, павярнуўшы эксцэнтрык роліка нацяжэння дынамаметрычным ключом з дадаткам намаганні 15 Нм супраць гадзіннікавай стрэлкі
34. Усталюеце на месца і замацуеце нітамі 1-4 (гл. ілюстрацыю 4.19) кранштэйны мацавання вентылятара з глейкаснай муфтай. Моманты зацяжкі: ніт 1 - 45 Нм, ніт 2 - 10 Нм, ніт 3 - 22 Нм, ніт 4 - 10 Нм.
Праверка тэрмастата
35. Зніміце тэрмастат.
36. Нагрэйце тэрмастат, апусціўшы яго ў ёмістасць з вадой. Пры гэтым тэрмастат не павінен дакранацца сценак ёмістасці і павінен быць цалкам пагружаны ў ваду. Тэмпературу вады правярайце з дапамогай які адпавядае тэрмометра.
Пачатак адкрыцця тэрмастата - пры тэмпературы вады прыкладна +87°С; спыненне адкрыцця тэрмастата - пры нагрэве вады прыкладна да +102°С. Ход адкрыцця тэрмастата павінен складаць прынамсі 8 мм.
37. Устанавіце тэрмастат.
