Стартар

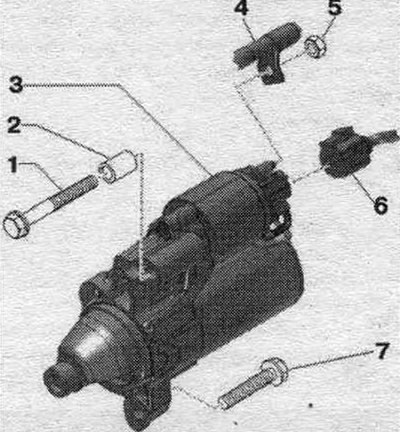

1/7. Ніт.
2. Распорная ўтулка: толькі для 4-цыл. рухавікі.
3. Стартар.
4. Клема У +.
5. Гайка: 15 Нм.
6. Электр, штэкернае злучэнне.
Зняцце і ўстаноўка стартара - аўтамабілі з рухавікамі 1,8 л і 2,0 л TFSI

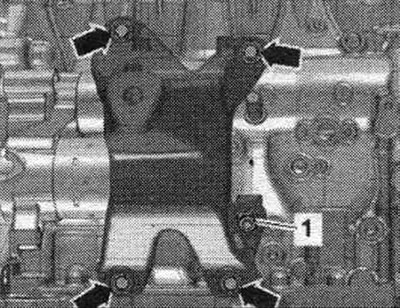

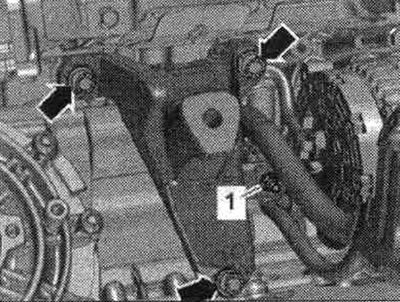

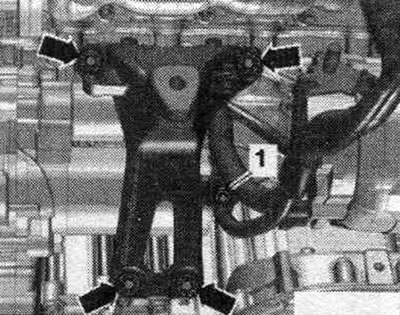

Адлучыць провад масы на АКБ пры выключаным запальванні. Зняць правую падушку рухавіка. Адкруціць гайку "1" і вызваліць провад масы на кранштэйне апоры рухавіка. Выкруціць балты "стрэлкі" і зняць правую апору рухавіка.

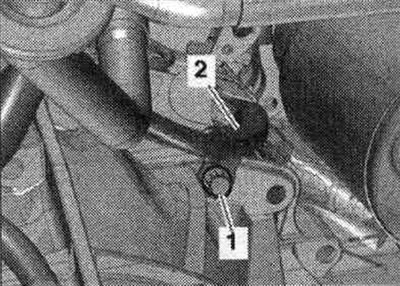

Выкруціць шрубу "1" трымальніка магістралі "2".

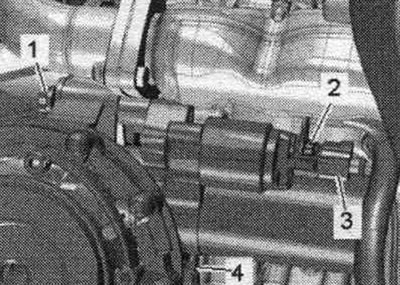

Адлучыць штэкернае злучэнне "3", для гэтага адсунуць засцерагальнік назад і націснуць рычаг разблакіроўкі ўніз. Адлучыць провад "2" ад генератара. Выкруціць балты "1" і "4" і зняць стартар. Доступ да "паз. 1" маецца зверху.
Мантаж

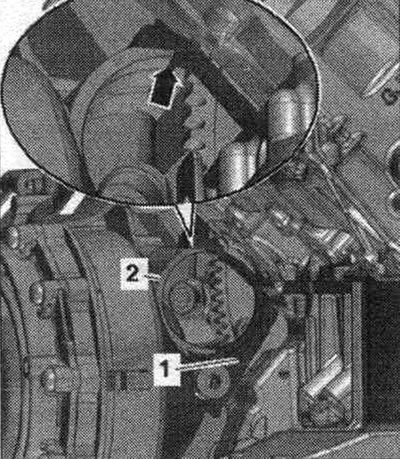

Ўстаноўка ў зваротным парадку. На а/м з АКП перад усталёўкай стартара неабходна праверыць, ці правільна ўстаўлены фіксатар "1" у адтуліну пад стартар. Фіксатар павінен зачыняць адтуліну пад стартар "2" "стрэлка".

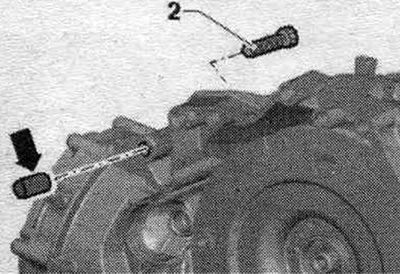

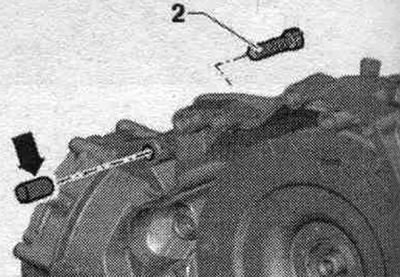

Пры зацяжцы ніта "2" паміж стартарам і КП павінна быць усталявана распорная ўтулка "стрэлка".
Устанавіць апору і кранштэйны апоры рухавіка справа. Падлучыць АКБ.
Зняцце і ўстаноўка стартара - аўтамабілі з рухавікамі 3,0 л TFSI і 3,2 л FSI

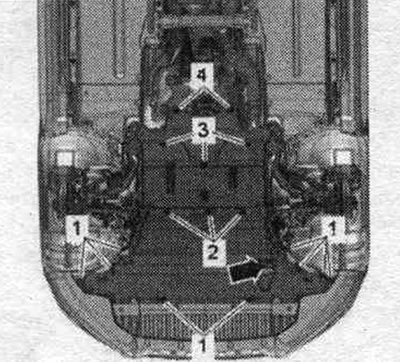

Адлучыць провад масы на АКБ пры выключаным запальванні. Зняць гукаізаляцыю, прыслабіўшы элементы мацавання "1, 2, 3, 4". "Стрэлку" не ўлічваць.

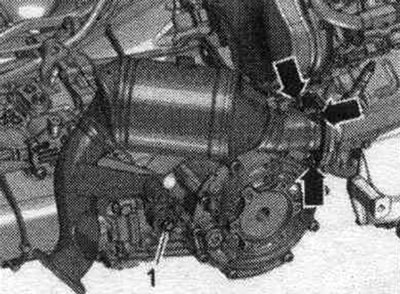

А/м з МКП/КП multitronic: Зняць перадпакой сценку водаадводнага палукашка. Зняць пярэдні глушыцель справа. Адкруціць гайкі "стрэлкі" і ніты "1", і адвесці правы каталізатар направа.
Усё
Зняць правую падушку рухавіка. Адкруціць гайку "1" і вызваліць провад масы на кранштэйне апоры рухавіка. Выкруціць балты "стрэлкі" і зняць правую апору рухавіка.
Адлучыць штэкернае злучэнне "3", для гэтага адсунуць засцерагальнік назад і націснуць рычаг разблакіроўкі ўніз. Адлучыць провад "2" ад генератара. Выкруціць балты "1" і "4" і зняць стартар. "Паз. 1" даступная зверху.
Мантаж

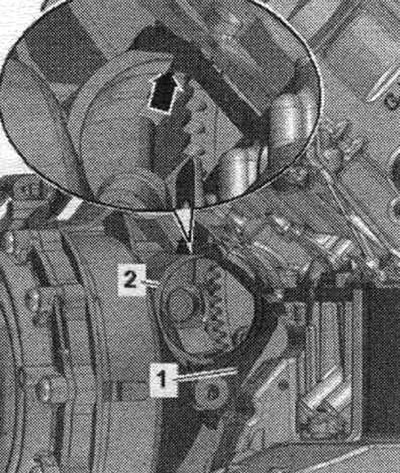

Ўстаноўка ў зваротным парадку. На а/м з АКП перад усталёўкай стартара неабходна праверыць, ці правільна ўстаўлены фіксатар "1" у адтуліну пад стартар. Фіксатар павінен зачыняць адтуліну пад стартар "2" "стрэлка". Устанавіць апору і кранштэйны апоры рухавіка справа.
А/м з МКП/КП multitronic: Усталяваць правы каталізатар. Для замены ўшчыльнення выпускнога калектара неабходна зняць выпускны калектар. Усталяваць пярэдні глушыцель справа. Усталяваць перадпакой сценку водаадводнага палукашка.
Падлучыць АКБ.
Зняцце і ўстаноўка стартара - аўтамабілі з рухавіком TDI 2,0 л
Адлучыць провад масы на АКБ пры выключаным запальванні.
А/м з КП multitronic: Зняць сажавы фільтр.
Усё

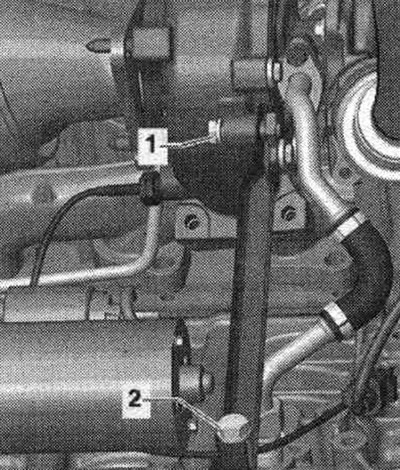

Зняць правую падушку рухавіка. Выкруціць балты "1" і "2" і зняць апору турбакампрэсара.

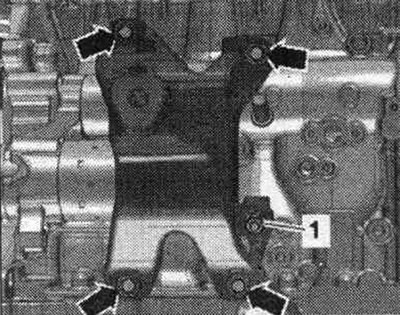

Адкруціць гайку "1" і вызваліць провад масы на кранштэйне апоры рухавіка. Выкруціць балты "стрэлкі" і зняць правую апору рухавіка.

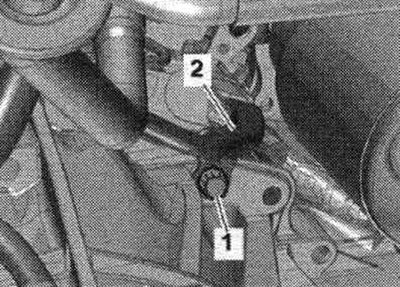

Выкруціць шрубу "1" трымальніка магістралі "2".

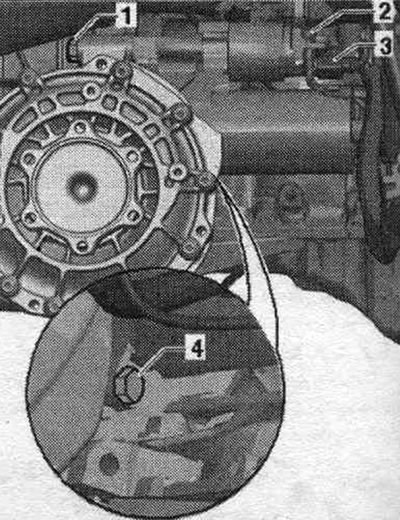

Адлучыць штэкернае злучэнне "3", для гэтага адсунуць засцерагальнік назад і націснуць рычаг разблакіроўкі ўніз. Адлучыць провад "2" ад генератара. Выкруціць шрубы "4". Выкруціць ніт "1" з доўгай надточкай са боку КП. Зняць стартар.
Мантаж
Ўстаноўка ў зваротным парадку. Пры зацяжцы ніта "2" паміж стартарам і КП павінна быць усталявана распорная ўтулка "стрэлка".
Устанавіць апору і кранштэйны апоры рухавіка справа.
А/м з КП multitronic: Усталяваць сажавы фільтр.
Падлучыць АКБ.
Зняцце і ўстаноўка стартара - аўтамабілі з рухавікамі TDI 2,7 л і 3,0 л

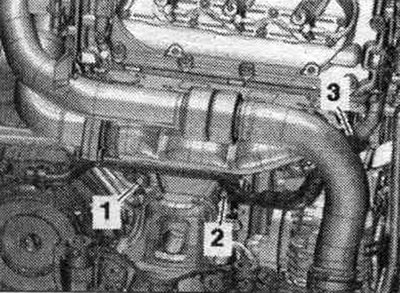

Адлучыць провад масы на АКБ пры выключаным запальванні. Зняць выхлапную трубу. Зняць генератар. Зняць правую падушку рухавіка. Выкруціць балты "1" і "2". Адціснуць у бок правы ніжні патрубак сістэ. астуджэнні. "Паз. 3" не ўлічваць.
Адкруціць гайку "1" і вызваліць провад масы на кранштэйне апоры рухавіка. Выкруціць балты "стрэлкі" і зняць правую апору рухавіка.

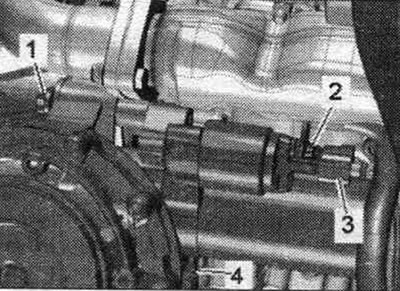

Адлучыць штэкернае злучэнне "3", для гэтага адсунуць засцерагальнік назад і націснуць рычаг разблакіроўкі ўніз. Адлучыць провад "2" ад генератара. Выкруціць балты "1" і "4" і зняць стартар. Доступ да "паз. 1" маецца зверху.
Мантаж

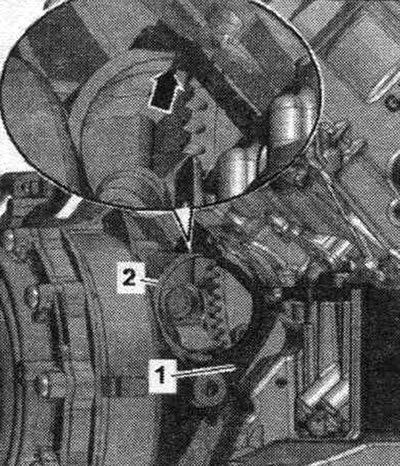

Ўстаноўка ў зваротным парадку. На а/м з АКП перад усталёўкай стартара неабходна праверыць, ці правільна ўстаўлены фіксатар "1" у адтуліну пад стартар. Фіксатар павінен зачыняць адтуліну пад стартар "2" "стрэлка".
Устанавіць апору і кранштэйны апоры рухавіка справа. Ўстаноўка трубкі ОЖ справа ўнізе. Усталяваць генератар. Усталяваць прыёмную трубу. Падлучыць АКБ.
