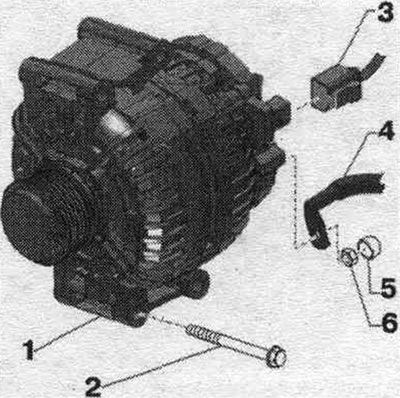

Генератар без ссоўных утулак
1. Ніты: 23 Нм.
2. Генератар.
3. Электр, штэкернае злучэнне.
4. Клема 30/АКБ+.
5. Заглушка.
6. Гайка: 16 Нм.
Зняцце і ўстаноўка генератара - аўтамабілі з рухавікамі 1,8 л і 2,0 л TFSI

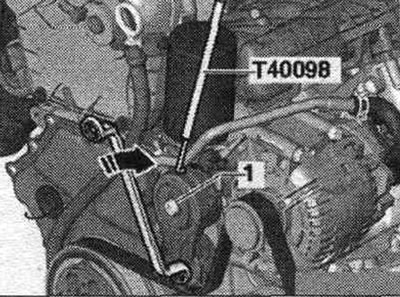

Адлучыць провад масы на АКБ пры выключаным запальванні. Зняць поліклінавай рамень.

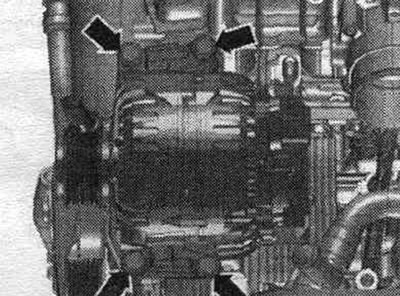

Выкруціць шрубы уверсе і ўнізе "стрэлкі" і нахіліць генератар наперад.

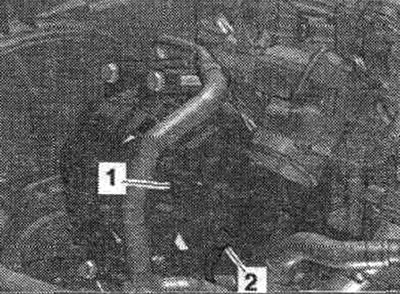

Раз'яднаць штэкернае злучэнне "1". Адкруціць клему 30/У+ "паз. 2". Выняць генератар.
Мантаж
Ўстаноўка ў зваротным парадку. Надзець поликлиновой рамень ва ўказ, паслядоў, на шківы.

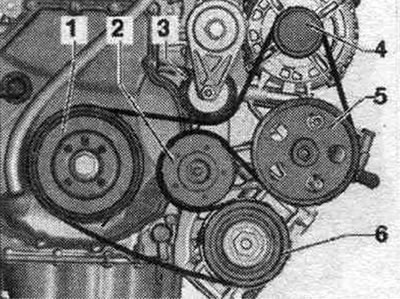

1. Калянвал.
2. Вадзяная помпа.
3. Нацяжная прылада паліклінавага рамяня.
4. Генератар.
5. Крыльчатая помпа гідрасістэмы руля.
6. Кампрэсар клімат, ўстаноўкі.
Падлучыць АКБ. Неабходныя мерапрыемствы. Завесці рухавік і праверыць ход рамяня.
Зняцце і ўстаноўка генератара - аўтамабілі з рухавікамі 3,0 л TFSI і 3,2 л FSI

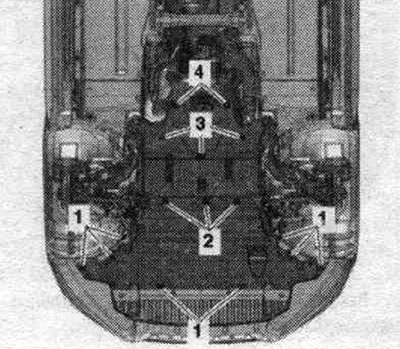

Адлучыць провад масы на АКБ пры выключаным запальванні. Зняць шумаізаляцыю спераду, для чаго прыслабіць крапежныя дэталі "1" і "2".

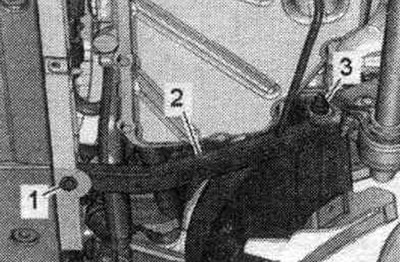

Выкруціць ніт "1" і гайку "3". Зняць распорку "2" рамкі радыятара справа.

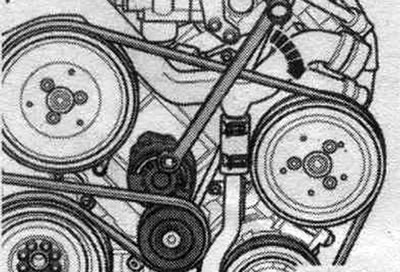

Павярнуць нацяжную прыладу для паслаблення нацяжэння паліклінавага рамяня па "стрэлцы". Зняць поліклінавай рамень са шківа генератара. Разгрузіць нацяжную прыладу.

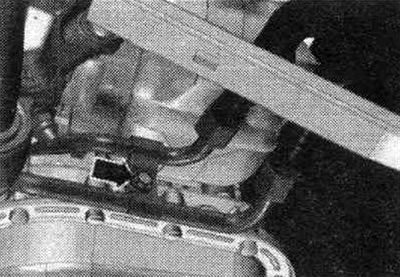

А/м з АКП: Выкруціць ніт "стрэлка" магістраляў ATF.

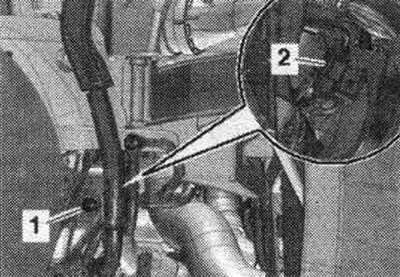

Адкруціць на некалькі абарачэнняў гайку "1" на трымальніку электраправодкі. "Паз. 2" не ўлічваць.

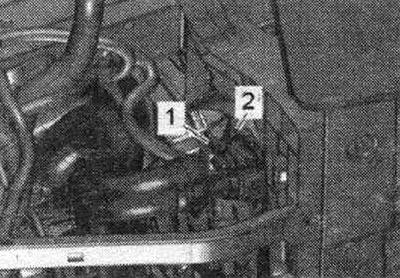

Зліць ОЖ. Зняць шланг ОЖ "2" з радыятара, для чаго прыпадняць заціскны клямар. "Паз. 1" не ўлічваць. Пацягнуць шланг сістэ. астуджэння ўверх і адкласці ў бок.
Усё

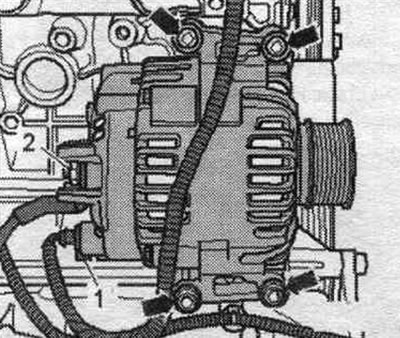

Адлучыць раз'ём датчыка ўзроўню і тэмп, алею "G266" і вызваліць паляць правадоў на генератары. Выкруціць балты "стрэлкі" і зняць генератар. Раз'яднаць штэкернае злучэнне "1". Адкруціць клему 30/У+ "паз. 2".
Мантаж
Ўстаноўка ў зваротным парадку.
А/м з АКП: Замацаваць магістралі ATF. Даліць ОЖ.
Усё
Усталяваць распорку рамкі радыятара справа. Надзець поликлиновой рамень ва ўказ, рушаць услед. на шківы.

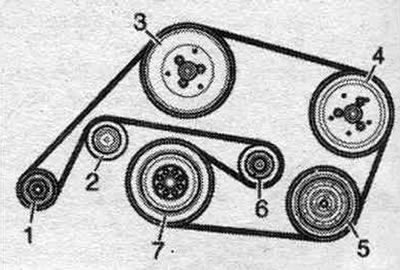

1. Генератар.
2. Прамежкавы ролік.
3. Вадзяная помпа.
4. Крыльчатая помпа гідрасістэмы руля.
5. Кампрэсар клімат, ўстаноўкі.
6. Нацяжная прылада паліклінавага рамяня.
7. Калянвал.
Падлучыць АКБ. Завесці рухавік і праверыць ход рамяня.
