Зняцце і ўстаноўка генератара (Audi A4 B7)

Змест: Бензінавыя мадэлі 1.6, 1.8 і 2.0 л… ↓ Бензінавыя мадэлі 2.0 TFSI ↓ Дызельныя мадэлі 1.9 і 2.0 л ↓

Заўвага: Апісанне прыводзіцца толькі для найболей распаўсюджаных рухавікоў; на астатніх мадэлях зняцце і ўстаноўка генератара вырабляецца аналагічна.

Бензінавыя мадэлі 1.6, 1.8 і 2.0 л (MPI і FSI)

1. Адлучыце адмоўны провад ад акумулятарнай батарэі.

2. Адкрыйце вечка пашыральнага бачка і зніміце верхняе дэкаратыўнае вечка рухавіка.

3. На мадэлях з аўтаномным/дадатковым абагравальнікам вывярніце балты (стрэлкі на ілюстрацыі 5.4 Кіраўніка 2) яго выпускны трубы з гукаізаляцыйнага экрана.

4. Вызваліце фіксатары (1 і 2 на ілюстрацыі 5.5 Главы 2) і зніміце пярэднюю гукаізаляцыю.

5. Выміце фіксатар (1 на ілюстрацыі 5.7 Кіраўніка 2) і аддзяліце датчык (2) тэмпературы ОЖ на выхадзе з радыятара. Спусціце ОЖ з радыятара ў загадзя падрыхтаваную ёмістасць.

6. Адлучыце верхні шланг ОЖ ад трубкі (гл. супр. ілюстрацыю).

12.6. Верхні шланг ОЖ

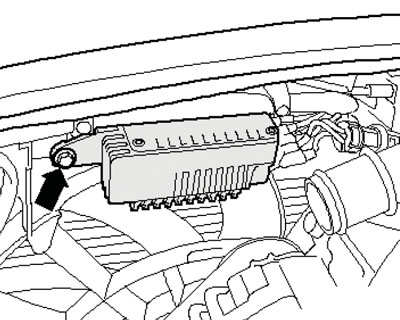

7. Вывярніце ніт (гл. супр. ілюстрацыю), аддзяліце блок кіравання вентылятарам і адкладзяце яго ў бок.

12.7. Ніт мацавання блока кіравання вентылятарам

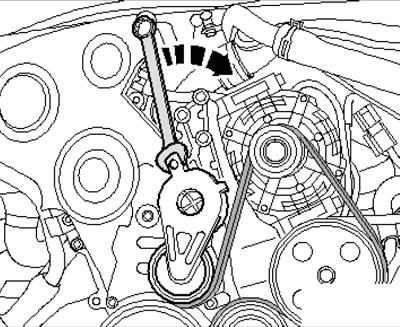

8. Павярніце нацягвальнік рамяня прывада генератара ў напрамку стрэлкі (гл. супр. ілюстрацыю) і зніміце рэмень з генератара. Адпусціце нацягвальнік.

12.8. Зняцце рамяня прывада генератара

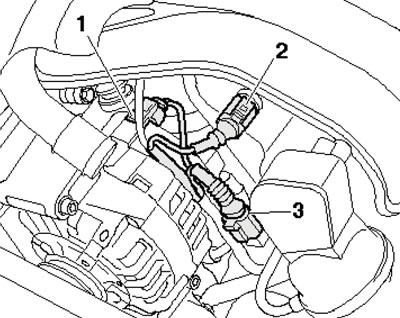

9. Раз'яднайце раздым (1 на ілюстрацыі). На мадэлях 2.0 л дадаткова раз'яднайце раздымы (2 і 3).

12.9. Раздымы электраправодкі

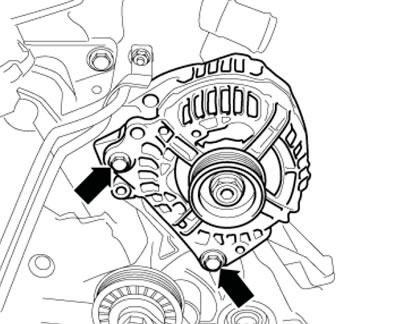

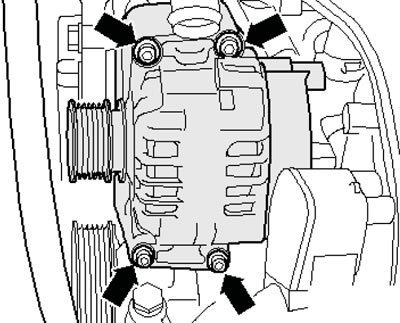

10. Вывярніце балты (гл. супр. ілюстрацыю) і нахіліце генератар наперад.

12.10. Крапеж генератара

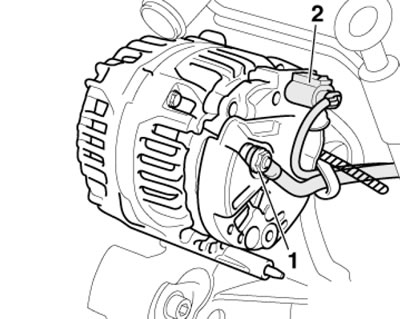

11. Раз'яднайце раздым (2 на ілюстрацыі), аддайце гайку (1) клемы 30 і зніміце генератар.

12.11. Злучэнні генератара

12. Устаноўка вырабляецца ў паслядоўнасці, зваротнай парадку дэмантажу кампанентаў.

Бензінавыя мадэлі 2.0 TFS

I

13. Адлучыце адмоўны провад ад акумулятарнай батарэі.

14. Зніміце верхняе дэкаратыўнае вечка рухавіка (гл. Главу 2).

15. Павярніце нацягвальнік рамяня прывада генератара ў напрамку стрэлкі (гл. ілюстрацыю 17.18 Кіраўніка 2) і заблакуйце яго ў гэтым становішчы штыфтам Т40098. Зніміце рамень прывада генератара.

16. Адлучыце паветраны шланг (2 на ілюстрацыі 17.22 Кіраўніка 2) ад впускнога трубаправода.

17. Вывярніце балты (гл. ілюстрацыю 12.10) і нахіліце генератар наперад.

18. Раз'яднайце раздым (2 на ілюстрацыі 12.11), аддайце гайку (1) клемы 30 і зніміце генератар.

19. Устаноўка вырабляецца ў паслядоўнасці, зваротнай парадку дэмантажу кампанентаў.

Дызельныя мадэлі 1.9 і 2.0 л

20. Зніміце верхняе дэкаратыўнае вечка рухавіка (гл. Главу 2). На рухавіках 2.0 DOHC зніміце паветразаборнік паветраачышчальніка (гл. Раздзел 16 Главы 1) і кажух прываднага рамяня (гл. Главу 2).

21. Адцягніце ролік нацягвальніка ў напрамку стрэлкі (гл. ілюстрацыю 40.23 Главы 2) і зніміце рэмень прывада генератара.

22. Раз'яднайце раздым (2 на ілюстрацыі 12.11), аддайце гайку (1) клемы 30 і адвядзіце праводку ў бок.

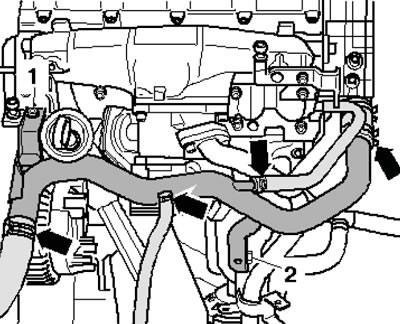

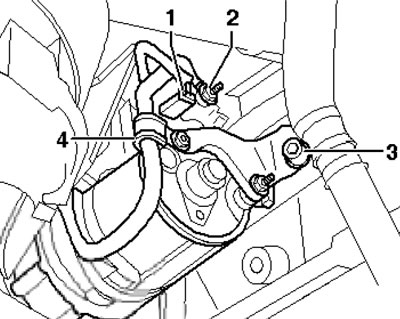

23. На рухавіках 2.0 DOHC адвядзіце ў бок электраправодку на верхняй трубцы ОЖ, вывярніце ніт (1 і 2 на ілюстрацыі) і адвядзіце верхнюю трубку ОЖ злёгку налева.
