1.8 і 2.0 л (AVJ, BFB, ALT): Рухавік радны, з двума верхнеразмешчанымі распредвалами (DOHC), мае для кожнага цыліндру тры впускных і два выпускных клапана. Адзін размеркавальны вал прыводзіць у рух впускныя клапаны, іншы выпускныя. Размеркавальны вал выпускных клапанаў прыводзіцца ў рух ад каленчатага вала праз зубчасты рамень. Размеркавальныя валы впускных і выпускных клапанаў злучаны сябар з сябрам ланцугом.
2.0 л FSI (AWA): Рухавік радны, з двума верхнеразмешчанымі распредвалами (DOHC), мае для кожнага цыліндру па два впускных і выпускных клапана.

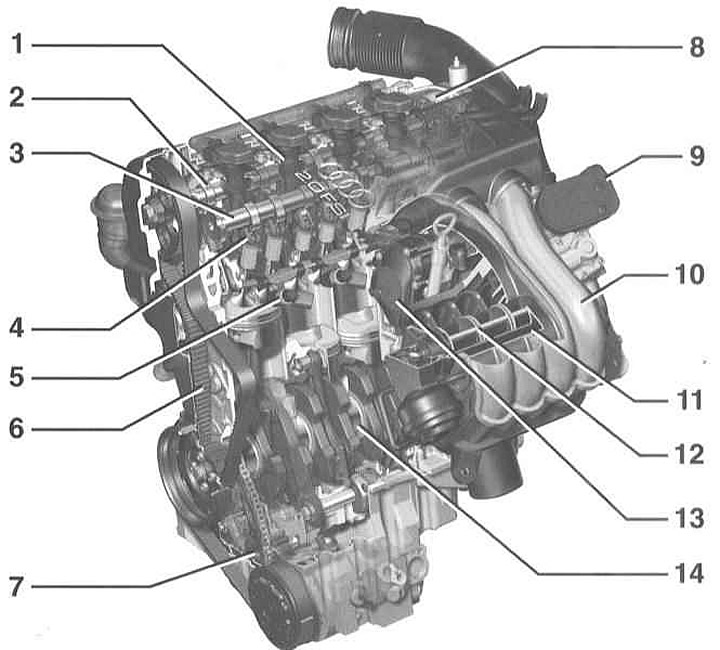

Бензінавы 4-цыліндравы рухавік FSI 2.0 л
- 1 — Шпулька запальвання
- 2 — Размеркавальны вал выпускных клапанаў. На заднім канцы размешчаны электрарухавік нахілу размеркавальнага вала
- 3 — Размеркавальны вал впускных клапанаў. На пярэднім канцы размешчаны ротар датчыка Хола, а на заднім канцы помпа высокага ціску для ўпырску паліва. Прывад ажыццяўляецца ад размеркавальнага вала выпускных клапанаў праз ланцуг
- 4 — Рычаг
- 5 — Інжэктар
- 6 — Зубчасты рамень
- 7 — Алейная помпа
- 8 — Электрарухавік нахілу размеркавальнага вала
- 9 — Блок кіравання дросельнай засланкай
- 10 — Впускны трубаправод
- 11 — Акумулятар вакууму
- 12 — Валік пераключэння впускнога трубаправода
- 13 — Электрарухавік кіравання засланкай впускнога трубаправода
- 14 — Каленчаты вал

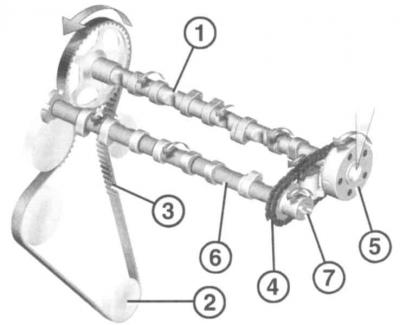

Адзін размеркавальны вал прыводзіць у рух впускныя клапаны, другі выпускныя клапаны. Размеркавальны вал выпускных клапанаў (1) прыводзіцца ў рух ад каленчатага вала (2) зубчастым рамянём (3). Размеркавальныя валы впускных і выпускных клапанаў злучаны паміж сабой ланцугом (4). Ззаду на размеркавальным вале выпускных клапанаў размешчаны паваротны рухавік (5), з дапамогай якога аўтаматычна да 42° можа ссоўвацца кут усталёўкі размеркавальнага вала выпускных клапанаў. У задняй частцы размеркавальнага вала впускных клапанаў (6) знаходзіцца помпа высокага ціску сістэмы непасрэднага ўпырску бензіну. Ён прыводзіцца ў дзеянне падвойным кулачком (7) размеркавальнага вала впускных клапанаў.

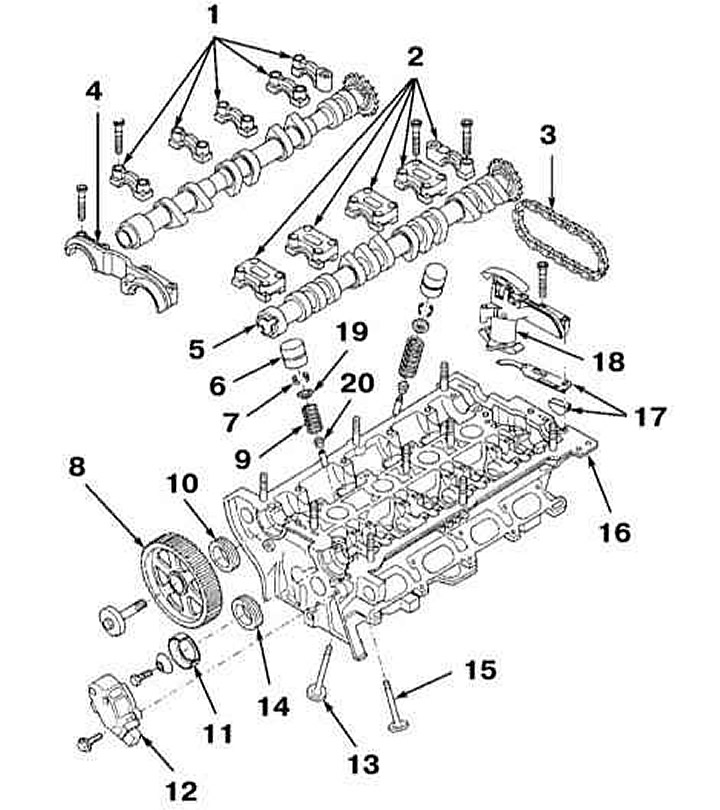

Асноўныя элементы галоўкі цыліндраў рухавікоў AVJ, BFB, ALT 1/8 л.
- 1 — Вечка падшыпніка размеркавальнага вала выпускных клапанаў
- 2 — Вечка падшыпніка размеркавальнага вала впускных клапанаў
- 3 — Газаразмеркавальны ланцуг
- 4 — Падвойная вечка падшыпнікаў
- 5 — Размеркавальны вал впускных клапанаў
- 6 — Штурхач
- 7 — Сухары разрэзнага замка
- 8 — Зубчастае кола каленчатага вала
- 9 — Клапанная спружына
- 10 — Сальнік
- 11— Каўпачок
- 12 — Датчык становішча размеркавальнага вала (CMP)
- 13 — Впускной клапан
- 14 — Сальнік
- 15 — Выпускны клапан
- 16 — Галоўка цыліндраў
- 17 — Сегментны корак
- 18 — Нацягвальнік ланцуга
- 19 — Талерка клапана
- 20 — Маслоотражательный каўпачок
