Прывадныя валы — зняцце і ўстаноўка (Audi A4 Б5)

Зняцце

1. Зніміце каўпачок ступіцах кола і трохі прыслабце ніт ступіцах, пакуль аўтамабіль яшчэ стаіць на колах. Прыслабце і балты мацавання адпаведнага кола.

2. Пастаўце кліны пад заднія колы, зацягніце ручны тормаз, падніміце перадпакой частка аўтамабіля і ўсталюеце страховачныя апоры. Зніміце якое адпавядае пярэдняе кола. Зняўшы кола, загарніце адзін ніт яго мацавання ў калодку, каб захаваць становішча тармазной кружэлкі па стаўленні да калодкі.

3. Адкруціце шрубы мацавання і зніміце ніжні ахоўны кажух рухавіка, каб атрымаць доступ да прываднага вала. Калі неабходна, зніміце цеплаахоўны экран КПП, каб палепшыць доступ да ўнутранага шарніра.

4. На мадэлях з ABS зніміце колавы датчык са ступіцах, як апісана ў чале 9. Вызваліце праводку датчыка ад кранштэйна мацавання на тармазным суппорта.

5. Адкруціце сцяжны ніт і адлучыце пярэдні і задні шарніры верхніх рычагоў падвескі ад паваротнага кулака, як апісана ў параграфе 5 главы 10. Гайку выкінеце, для ўсталёўкі патрабуецца новая.

Папярэджанне: Рулявы наканечнік ад паваротнага кулака не адлучайце.

6. Адкруціце ніт ступіцах. Калі ніт забыліся прыслабіць, пакуль аўтамабіль стаяў на колах, загарніце два ніта мацавання кола ў калодку. надзейна зацягніце іх і папытаеце памагатага націснуць на педаль тормазу. Пры заблакаванай такім чынам ступіцах можна прыслабіць ніт. Можна для фіксацыі ступицы вырабіць прыладу з двух металічных палос, змацаваных у выглядзе відэльца, канцы якой прыкруціць да ступыце колавымі нітамі.

7. Адкруціце ніты мацавання ўнутранага шарніра да фланца КПП, зніміце якія ўзмацняюць пласціны (калі яны прадугледжаны). Падвяжыце вал дротам - не дазваляйце яму павіснуць, каб не пашкодзіць шарнір.

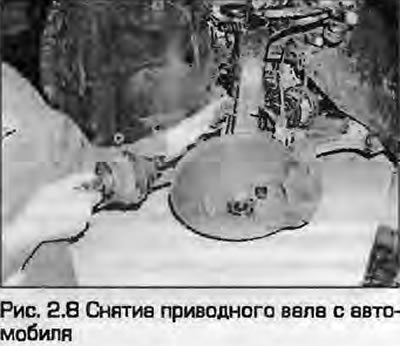

8. Адагніце паваротны кулак назад, каб адлучыць унутраны шарнір ад фланца трансмісіі. Адвядзіце шарнір у бок і вывядзіце вонкавы шарнір з шлицевого злучэнні са ступіцай. Выдаліце вал з-пад аўтамабіля (мал. 2.8). Калі прадугледжана, зніміце пракладку з паверхні ўнутранага шарніра і выкінеце яе - для ўсталёўкі вам патрабуецца новая.

Нататка: Пры зняты прывадных валах не апускайце аўтамабіль на колы -можна пашкодзіць ступичные падшыпнікі. Калі неабходна перакаціць аўтамабіль, то ўстаўце ў ступіцах непрыдатныя старыя вонкавыя шарніры і зацягніце ступичных ніты. Можна ўсталяваць і прыдатныя прывадныя валы: у гэтым выпадку ўнутраныя шарніры неабходна падвязаць, каб не пашкодзіць.

Ўстаноўка

9. Перад усталёўкай вала агледзіце сальнік вала на КПП. Калі неабходна, на механічных КПП заменіце яго, як апісана ў чале 7А.

10. Старанна ачысціце шлицевое злучэнне вонкавага шарніра і калодкі, а таксама стыкоўныя паверхні ўнутранага шарніра і фланца. Пасля гэтага пераканайцеся ў тым, што чахлы надзейна замацаваны.

11. На ўнутраныя шарніры шарыкавага тыпу ўсталюеце новую пракладку на стыкоўную паверхню, сцягнуўшы ахоўную фальгу і прыляпіўшы яе да шарніра.

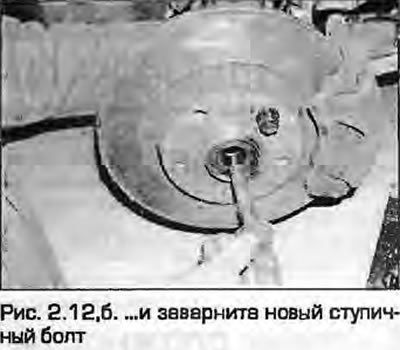

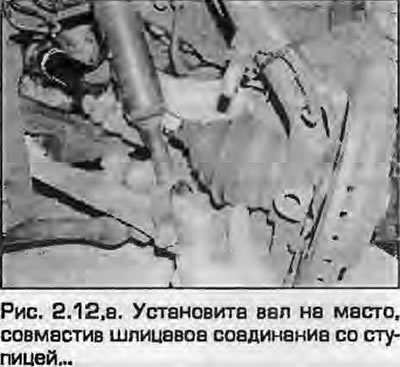

12. Усталюйце вал на сваё месца, сумясціўшы шлицевое злучэнне са ступіцай. Усталюеце новы ступичный ніт і зацягніце яго "ад рукі" (мал. 2.12, а, б).

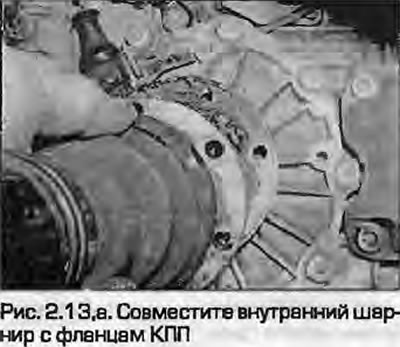

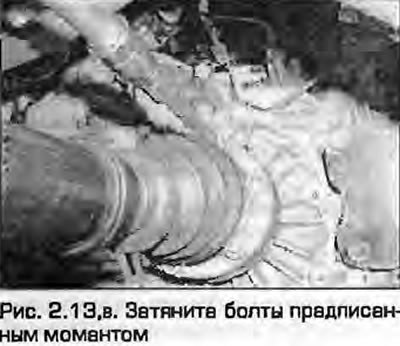

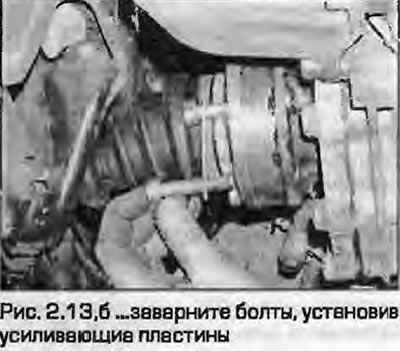

13. Сумясціце ўнутраны шарнір з фланцам КПП, пасля гэтага загарніце балты мацавання з узмацняльнымі пласцінамі (яны прадугледжаны на шарнірах шарыкавага тыпу). Акуратна зацягніце ўсе балты "ад рукі", затым, у дыяганальнай паслядоўнасці. зацягніце іх загаданым момантам (мал. 2.13, а-у). Калі неабходна, усталюеце цеплаахоўны экран на корпус КПП і надзейна зацягніце ніты яго мацавання.




14. Усталюйце пярэдні і задні верхнія рычагі перадпакоя падвескі на паваротны кулак і ўстаўце стяжной ніт. Навярніце новую гайку мацавання і зацягніце яе загаданым момантам, як апісана ў чале 10.


15. На мадэлях з ABS усталюеце на ступіцу колавы датчык, як апісана ў чале 9. Умацуйце на суппарце праводку датчыка.

16. Усталюйце ніжні ахоўны кажух і кола. Апусціце аўтамабіль і зацягніце ніты мацавання колаў загаданым момантам.

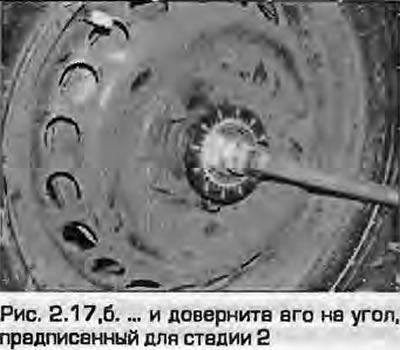

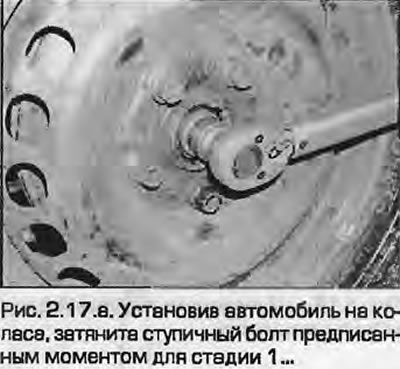

17. Усталяваўшы аўтамабіль на колы, потым зацягніце ступичный ніт загаданым момантам для стадыі 1, пасля чаго давярніце яго на кут, прадпісаны для стадыі 2, ужыўшы для гэтага кутамерную асадку (мал. 2.17, а, б). Калі вугламернай асадкі няма, вырабіце на калодку перад зацяжкай кутнія пазнакі, каб выканаць тэхналогію.


18. Усталюеце колавы/ступічны каўпачок.
