Зняцце

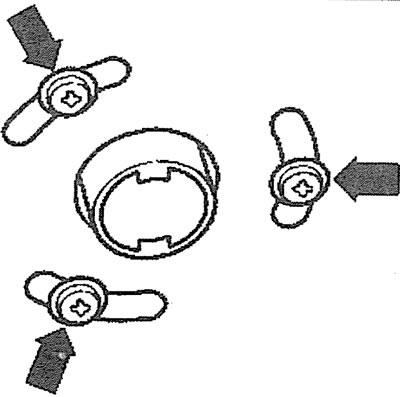

1. Аўтамабілі са стаяначным ацяпляльнікам. Выкруціце ніты (гл. стрэлкі на ілюстрацыі) мацаванні трубы ацяпляльніка да гукаізаляцыйнага шчытка.
5.1. Выкруціце ніты (гл. стрэлкі)мацавання трубы ацяпляльніка да гукаізаляцыйнага шчытка. Аўтамабілі са стаяначным ацяпляльнікам

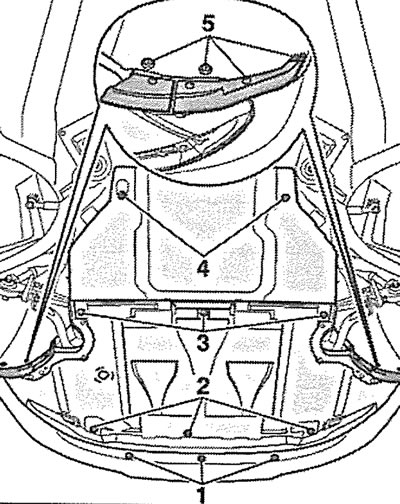

2. Выкруціце балты/выміце фіксатары 1-3 і 5 і зніміце пярэднюю частку пырскавіка рухавіка (гл. ілюстрацыю).
5.2. Выкруціце балты/выміце фіксатары 1-3 і 5 і зніміце перадпакой частка пырскавіка рухавіка
3. Зніміце пярэдні бампер (гл. адпаведны раздзел).
4. Усталюйце верхнюю папярочку ў сэрвіснае становішча(гл. пункты 3.1-3.6).
5. Зніміце зубчасты рамень прывада газаразмеркавальнага механізму з шасцерняў размеркавальных валаў (гл. адпаведны раздзел).
6. Зніміце шасцярню правага размеркавальнага вала.
7. Зніміце вечка галоўкі блока цыліндраў.

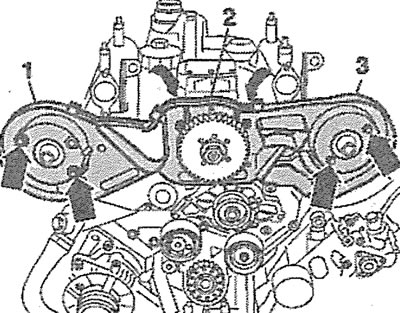

8. Выкруціце балты (гл. стрэлкі на ілюстрацыі) мацавання і зніміце верхнюю 2, а затым правую 1 і левую 3 часткі ахоўнага вечка прывада газаразмеркавальнага механізму.
5.8. Выкруціце ніты (гл. стрэлкі) мацаванні і зніміце верхнюю 2, а затым правую 1 і левую 3 часткі ахоўнага вечка прывада газаразмеркавальнага механізму

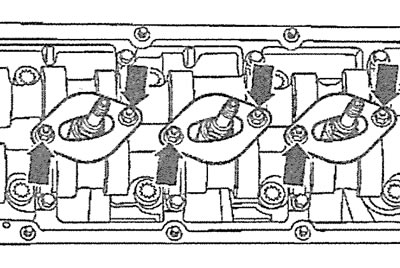

9. Выкруціце балты мацавання (гл. стрэлкі на ілюстрацыі), зніміце трымальнікі фарсунак, а затым акуратна выміце фарсункі.
5.9. Выкруціце балты мацавання (гл. стрэлкі), зніміце трымальнікі фарсунак, а затым акуратна выміце фарсункі
10. Упэўніцеся, што на вечках падшыпнікаў размеркавальнага вала маюцца ўсталявальныя пазнакі. Пры адсутнасці пазнак пазначце кожны падшыпнік, каб пры зборцы ўсталяваць іх на свае месцы. Нумарацыю падшыпнікаў пачынайце са боку махавік.
11. Прыслабце зацяжку нітаў мацавання вечкаў падшыпнікаў размеркавальнага вала, а затым цалкам выкруціце ніты ў крыжаваным парадку і зніміце вечкі падшыпнікаў.
12. Зніміце вось каромыслаў, пазначыўшы іх мантажнае становішча.
13. Выміце размеркавальны вал з галоўкі блока цыліндраў разам з сальнікам.
14. Пазначце кожны штурхач і зніміце штурхачы, змясціўшы іх у скрынку з пранумараванымі вочкамі, бо пры зборцы штурхачы трэба ўсталяваць на ранейшыя месцы.
Усталяванне
15. Праверце стан паверхняў падшыпнікаў і кулачкоў размеркавальнага вала на знос і механічныя пашкоджанні. Пры наяўнасці любых пашкоджанняў заменіце размеркавальны вал на новы.
16. Праверце працоўныя паверхні падшыпнікаў у корпусе размеркавальнага вала ў блоку цыліндраў, а таксама вечкі падшыпнікаў на наяўнасць задиров ці іншых пашкоджанняў. Пры выяўленні такіх заменіце галоўку блока цыліндраў на новую.
17. Агледзіце штурхачы размеркавальнага вала і пры наяўнасці задиров, драпін, іншых прыкмет зносу заменіце штурхачы на новыя.
18. Пераканайцеся, што каленчаты вал зафіксаваны стопарным пальцам 3242 (гл. ілюстрацыю 2.38).

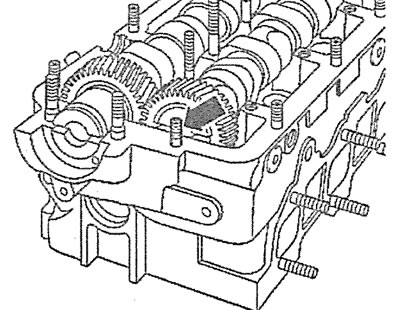

19. Выкруціце шпільку (гл. стрэлку на ілюстрацыі), размешчаную перад фіксуючай пазай размеркавальнага вала выпускных клапанаў.
5.19. Выкруціце шпільку (гл. стрэлку), размешчаную перад якая фіксуе пазай размеркавальнага вала выпускных клапанаў
20. Усталюйце зацятыя паўкола асавога падшыпніка размеркавальнага вала (гл. ілюстрацыі 5.0 і 5.0а).
21. Усталюйце вось каромыслаў.

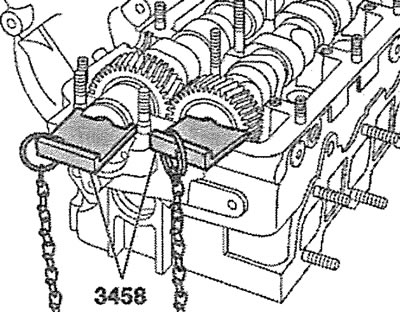

22. Усталюеце размеркавальны вал впускных клапанаў так, каб можна было бесперашкодна ўсталяваць фіксатар размеркавальных валаў, каталожны нумар якога 3458 (гл. ілюстрацыю).
5.22. Усталюеце размеркавальны вал впускных клапанаў так, каб можна было бесперашкодна ўсталяваць фіксатар размеркавальных валаў 3458

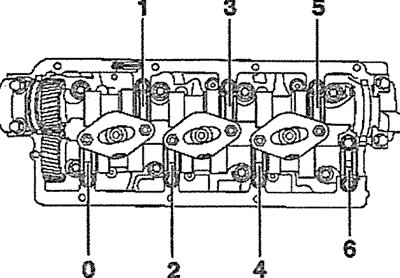

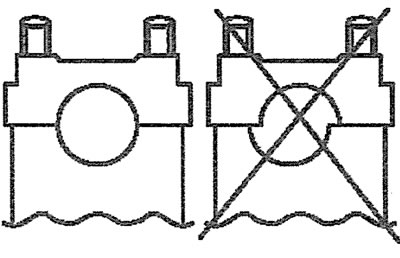

23. Усталюйце і замацуеце нітамі вечка 1 і 5 падшыпнікаў размеркавальнага вала, выконваючы іх маркіроўку і не дапушчаючы зрушэнні вечкаў(гл. ілюстрацыі 5.23 і 5.23а).
5.23. Усталюеце вечкі падшыпнікаў размеркавальнага вала, не дапушчаючы зрушэнні накрывак | 5.23а. Усталюеце і замацуеце нітамі вечка 1 і 5 падшыпнікаў размеркавальнага вала |
24. Усталюйце размеркавальны вал выпускных клапанаў так, каб можна было бесперашкодна ўсталяваць фіксатар размеркавальных валаў, каталожны нумар якога 3458 (гл. ілюстрацыю 5.22).
25. Усталюйце і замацуйце нітамі накрыўкі 0 і 4 падшыпнікаў размеркавальнага вала (гл. ілюстрацыю 5.23а).
26. Зноў пераканайцеся, што размеркавальныя валы можна зафіксаваць прыстасаваннем 3458 (гл. ілюстрацыю 5.22).
Увага! Перад усталёўкай перадпакоя і задняй вечкаў падшыпнікаў размеркавальнага вала іх неабходна ўшчыльніць герметыкам, для чаго выканаеце наступныя дзеянні:
27. Цалкам выдаліце рэшткі ранейшага герметыка з кантактнай паверхні галоўкі блока цыліндраў і вечкаў падшыпнікаў размеркавальнага вала, затым старанна ачысціце кантактныя паверхні, на іх не павінна быць маслы і змазкі.

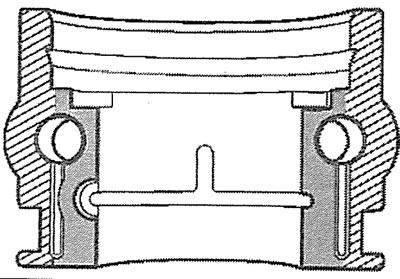

28. Вырабіце тонкі пласт герметыка на заштрыхаваныя ўчасткі перадпакоя левай і задняй правай вонкавых вечкаў падшыпнікаў размеркавальнага вала (гл. ілюстрацыю).
5.28. Вырабіце тонкі пласт герметыка на заштрыхаваныя ўчасткі перадпакоя левай і задняй правай вонкавых вечкаў падшыпнікаў размеркавальнага вала

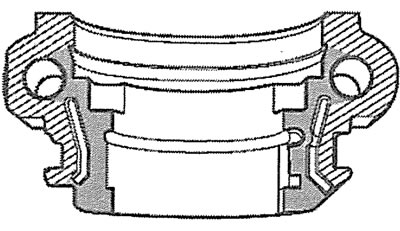

29. Вырабіце тонкі пласт герметыка на заштрыхаваныя ўчасткі задняй левай і перадпакоя правай вонкавых вечкаў падшыпнікаў размеркавальнага вала (гл. ілюстрацыю).
5.29. Вырабіце тонкі пласт герметыка на заштрыхаваныя ўчасткі задняй левай і перадпакоя правай вонкавых вечкаў падшыпнікаў размеркавальнага вала
Увага! Не дапушчайце трапленне герметыка на незаштрыхаваныя ўчасткі (гл. ілюстрацыі 5.28 і 5.29).
30. Усталюйце і замацуйце нітамі пакінутыя вечкі 3, 2 і 6 падшыпнікаў размеркавальных валаў (гл. ілюстрацыю 5.23а).
31. Укруціце шпільку (гл. стрэлку на ілюстрацыі 5.19), размешчаную перад фіксуючай пазай размеркавальнага вала выпускных клапанаў.
Далей усталёўка дэмантаваных кампанентаў вырабляецца ў паслядоўнасці, зваротнай зняццю.
