Внимателно! Риск от повреда на конеца. Болтът на зъбното колело на всмукателния разпределителен вал с регулатора на времето на клапана има лява резба.

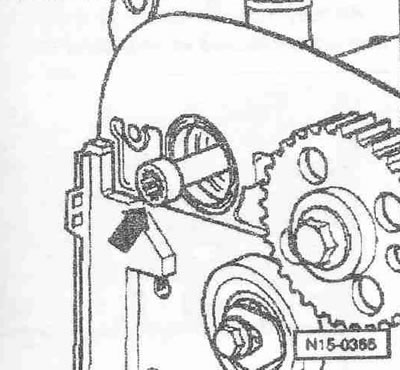

Завийте болта "стрелка" за зъбното колело на всмукателния разпределителен вал с регулатора на времето на клапана, докато спре срещу разпределителния вал.

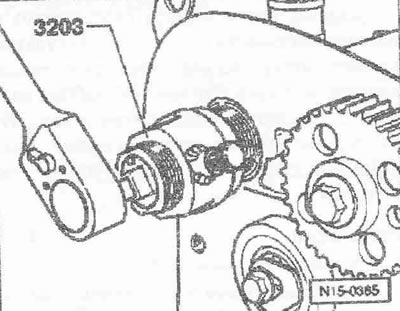

Развийте вътрешната част на инструмента за издърпване на уплътнение "3203" от външната част, така че още 3 резби да влязат във външната част и закрепете винтовете с назъбена глава. Смажете главата с резба на издърпвача на масленото уплътнение с масло.
Завийте уплътнителната жлеза "3203" в маншета, като натиснете силно, възможно най-дълбоко. Разхлабете назъбения болт и завъртете вътрешността на теглича срещу разпределителния вал, докато се отстрани уплътнението. Стиснете теглича в менгеме в областта на затягащите повърхности и с клещи натиснете уплътнителния маншет. Почистете работните и уплътнителните части. повърхността на устното уплътнение.
Инструкции. Не смазвайте работния ръб и външния ръб на уплътнението преди натискане.

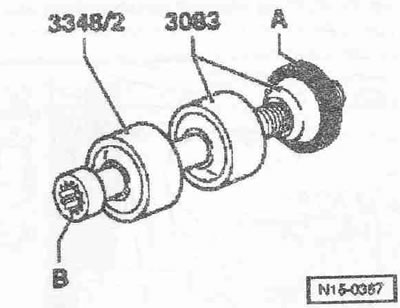

Натиснете равномерно маншета "A" откъм коничната страна по протежение на водещата втулка на устройството за притискане на уплътнението. пръстени "3083". Дистанционна втулка "3348/2" и устройство за пресоване на уплътнения. Плъзнете пръстените "3083" с маншета върху болта "B" за зъбното колело на всмукателния разпределителен вал с регулатора на времето на клапана.
Внимателно! Риск от повреда на конеца. Болтът на зъбното колело на всмукателния разпределителен вал с регулатора на времето на клапана има лява резба.
Внимателно завийте болта за зъбното колело на всмукателния разпределителен вал с регулатора на синхронизацията на клапаните във всмукателния разпределителен вал с няколко оборота.
Дистанционна втулка "3348/2" и устройство за пресоване на уплътнения. Поставете пръстените "3083" с маншета върху корпуса на лагера на разпределителния вал, така че маншетът да лежи равномерно. Маншет с дистанционна втулка "3348/2" и устройство за пресоване на уплътнения. Натиснете пръстените "3083" в корпуса на лагера на разпределителния вал, докато спрат.
