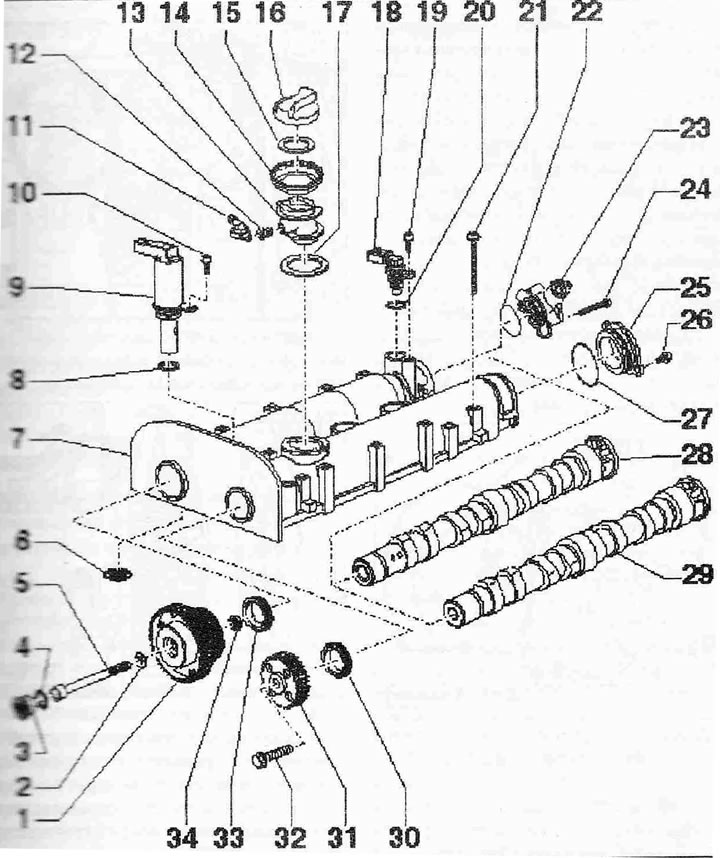

Корпус на разпределителния вал:
1. Зъбно колело на всмукателния разпределителен вал с регулатор на времето на клапана. Не разглобявайте
2. Подкладная миене
3. Заключващ болт, 25 Nm
4. Уплътнителен пръстен. Сменете, ако е повреден
5. Болт. Сменете. Смажете резбата и опорната повърхност на главата, 40 Nm + 90°. Винт с лява резба!
6. Мрежестият маслен филтър е монтиран в главата на цилиндъра. Сменете
7. Корпус на разпределителния вал с вградени лагери на разпределителния вал, отстранете остатъците от стария уплътнител, почистете добре опорните повърхности; те не трябва да съдържат масло и грес, нанесете уплътнител преди монтажа, когато монтирате, поставете вертикално върху разширителния болт и монтажните щифтове
8. Уплътнителен пръстен. Сменете
9. Клапан 1 за регулиране на времето на клапана "N₂05"
10. Болт, 10 Nm
11. Възвратен клапан
12. Гумен накрайник
13. Гърловина за пълнене на масло
14. Уплътнителен маншет. Сменете, ако е повреден
15. Уплътняване. Сменете, ако е повреден
16. Капак
17. Уплътняване. Сменете
18. Сензор на Хол "G40"
19. Болт. 10 Нм
20. Уплътнителен пръстен. Сменете
21. Болт. Сменете, следвайте последователността при развиване
22. Уплътнителен пръстен. Сменете
23. Помпа за високо налягане с клапан за регулиране на налягането на горивото "N₂76"
24. Болт
25. Капак
26. Болт. 10 Нм
27. Уплътнителен пръстен. Сменете
28. Изпускателен разпределителен вал с гърбици за задвижване на помпата за високо налягане. Преди това отстранете ролковия тласкач на помпата за високо налягане, смажете с масло преди монтажа, включително рамената на аксиалните лагери
29. Изпускателен разпределителен вал. Преди монтаж намокрете с масло, включително рамената на лагера
30. Уплътнение на вала на разпределителя на изгорелите газове. Сменете
31. Зъбно колело на изпускателния разпределителен вал
32. Болт. Смяна, 20 Nm + 90°
33. Уплътнение на вала за зъбно колело на всмукателния разпределителен вал с регулатор на времето на клапана
34. Шайба. Не се предлага за нови дизайни, ако дискът е бил инсталиран, той трябва да бъде заменен и преинсталиран

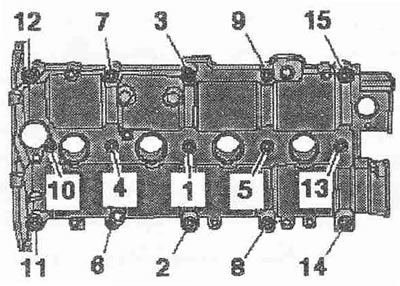

Сменете монтажните болтове на корпуса на разпределителния вал. Затегнете болтовете в последователност "1... 15" на 2 етапа, както следва: затегнете с въртящ момент от 10 Nm, завъртете допълнително на 90°.
