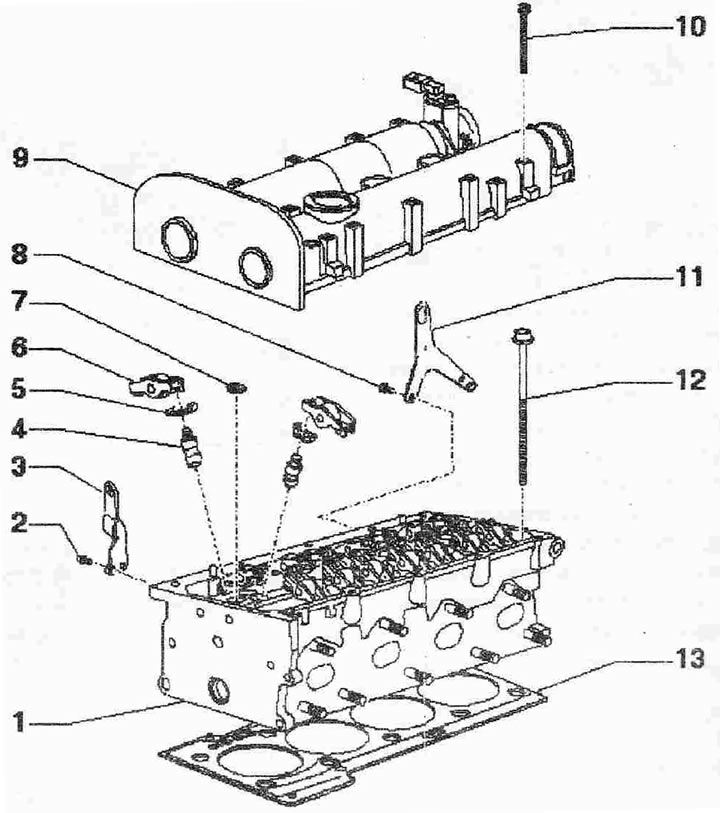

Цилиндрова глава:
1. Цилиндрова глава. Не трябва да има масло или грес върху монтажната повърхност на корпуса на разпределителния вал. След смяна сменете охлаждащата течност и маслото
2. Болт, 20 Nm
3. Ухо на окачването на двигателя
4. Хидравличен компенсатор. Маркирайте монтажната позиция за повторно инсталиране; смажете работната повърхност с масло
5. Заключваща скоба, проверете надеждността на закрепването, не се доставя отделно
6. Клапанен лост с ролка. Маркирайте монтажната позиция за повторно инсталиране, проверете ролковите лагери за лекота на въртене, смажете работната повърхност с масло, закрепете с предпазната скоба "поз. 5" на хидравличния компенсатор "поз. 4"
7. Мрежест маслен филтър, монтиран на главата на цилиндъра. Сменете
8. Болт, 20 Nm
9. Корпус на разпределителния вал
10. Болт. Сменете, следвайте последователността при развиване
11. Ухо на окачването на двигателя
12. Болт. Сменете, следвайте последователността при развиване
13. Гарнитура на цилиндровата глава. Сменете. Монтажна позиция: Номерът на частта сочи към главата на цилиндъра и трябва да се чете откъм всмукателната страна. След смяна сменете охлаждащата течност и маслото.
