Премахване и монтиране на зъбен ремък за съединено задвижване (Audi A2)

Премахване

Демонтиране на зъбчатия ремък за главното задвижване.



Развийте болта "1" за обтягащата ролка на зъбния ремък. Завъртете опъващата ролка с шестостенен ключ по посока на часовниковата стрелка и отстранете зъбчатия ремък напълно, отстранете опъващата ролка и зъбчатия ремък.

Монтиране

Монтажът е в обратен ред, като се има предвид следното: зъбното колело на всмукателния разпределителен вал с регулатора на газоразпределителния вал и зъбното колело на изпускателния разпределителен вал са закрепени със заключващи щифтове "T10074".

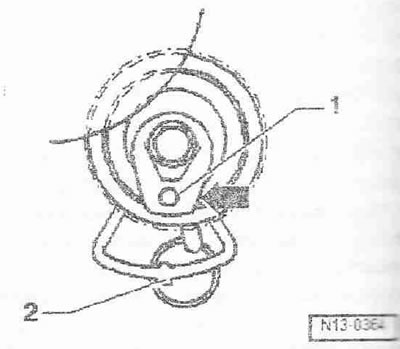

Опънете ангренажния ремък за съединеното задвижване първо върху зъбното колело на всмукателния разпределителен вал и след това върху зъбното колело на изпускателния разпределителен вал. Разхлабената част на ангренажния ремък трябва да е отдолу. Спазвайте посоката на въртене на използваната преди това лента. Поставете шестостенния ключ във вътрешния шестостенен ключ и завъртете опъващата ролка по посока на часовниковата стрелка към стрелката на индикаторното прозорче. Опъващата ролка е в разхлабено положение. Натиснете долната част на зъбчатия ремък на съединеното задвижване нагоре с опъващата ролка и затегнете болта на опъващата ролка на ръка. Издатината на опорната плоча трябва да влезе в отвора в главата на цилиндъра.

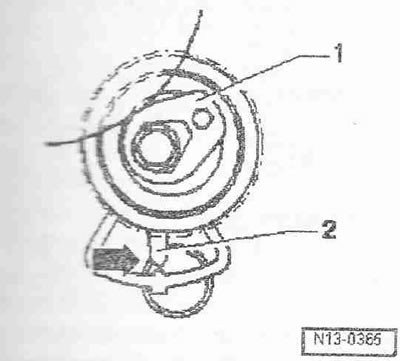

Затегнете зъбчатия ремък, като завъртите опъващата ролка "1" обратно на часовниковата стрелка, докато стрелката "2" е над маркировката на основната плоча в индикаторната "стрелка". Затегнете болта, за да опънете ролката на зъбния ремък в това положение. Монтирайте ангренажния ремък за задвижването.
