Проверка на фазите на синхронизиране (Audi Q5 Typ 8R)

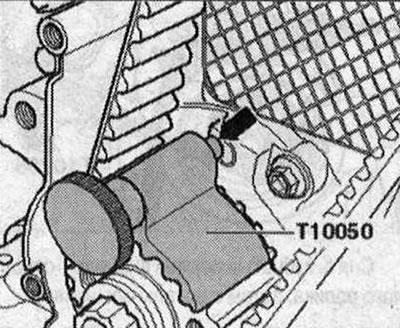

Опасност от повреда поради приплъзване на зъбчатия ремък. Завъртете коляновия вал само в посоката на въртене на двигателя. Завъртете коляновия вал с болта на зъбчатия ремък на 2 оборота по посока на въртене на двигателя, така че коляновият вал отново да е близо до "ГМТ". Поставете отново ограничителя на коляновия вал "T10050" в зъбното колело на зъбния ремък на коляновия вал. Завъртете коляновия вал по посока на въртене на двигателя, докато ограничителният щифт на коляновия вал "стрелка" се фиксира в уплътнителния фланец по време на въртене.

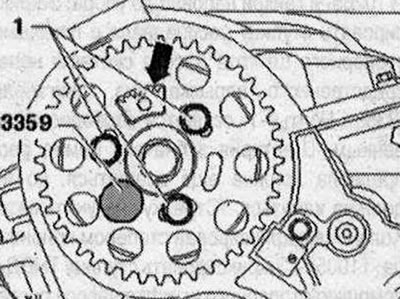

Главината на разпределителния вал трябва да бъде закрепена с помощта на заключващия щифт на помпата за директно впръскване на дизеловата горивна система. двигател "3359". "Поз. 1" и "стрелка" не се вземат предвид.

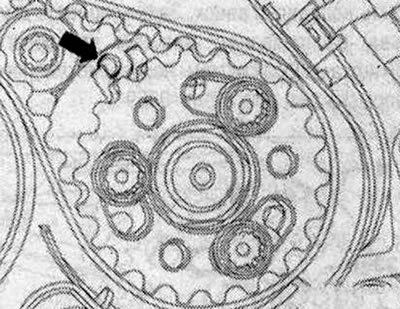

Точката на закрепване на главината на помпата за високо налягане може да бъде много трудна за намиране. Въпреки това, леко отклонение на "стрелката" няма да повлияе на работата на двигателя.

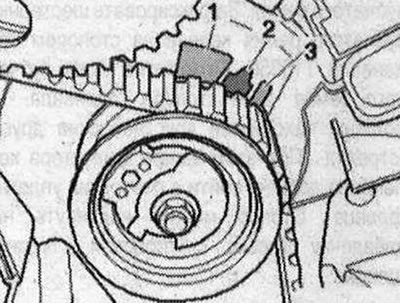

Стрелката на опъващата ролка "2" трябва да бъде разположена в средата между езиците "1" и "3" на опорната плоча. Допустимото странично изместване е максимум 5 mm. Ако условията не са изпълнени, коригирайте фазите на синхронизиране.
