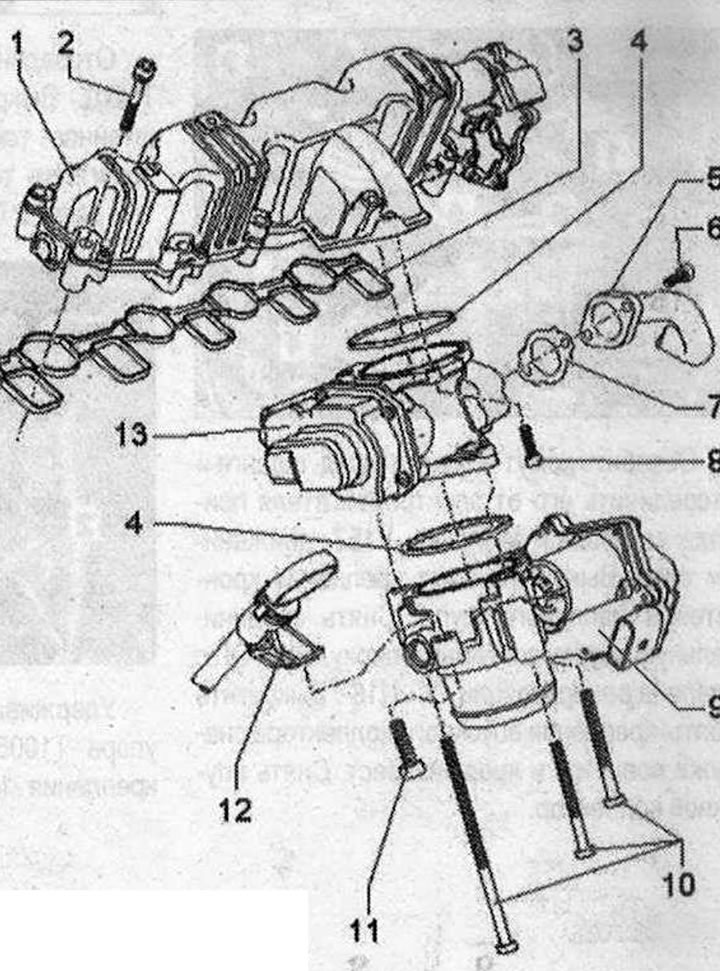

Части и компоненти на всмукателния колектор 1. Всмукателен колектор. Двигател за регулиране на геометрията на всмукателния колектор -V183- с датчик за положение на клапата за регулиране на геометрията на всмукателния колектор -G513- (единичен възел), не разглобявайте; 2. Болт, 8 Nm; 3. Гарнитура, смяна; 4. Печат пръстен, смяна; 5. Свързващ тръбопровод към радиатора за рециркулация на отработените газове; 6. Болт, 20 Nm; 7. Уплътнение, смяна 8/10/11. Болт, 10 Nm; 9. Електродвигател за задвижване на въздушна/входяща клапа -V157-, с потенциометър за въздушна клапа -G69-; 12. Щека за измерване на маслото; 13. Клапан за рециркулация на отработените газове -N18-, с потенциометър за рециркулация на отработените газове -G212-
Премахване

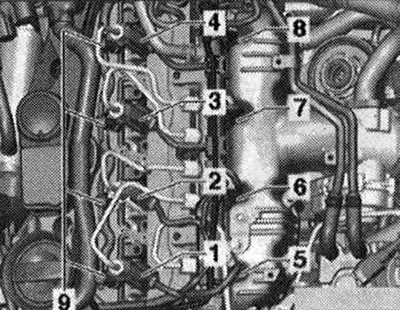

Свалете капака на двигателя. Отстранете звукоизолиращия корпус от капака на клапана. Отстранете съединители -5, 6, 7 и 8 от подгревните свещи, както следва. Когато изключвате конекторите на подгревните свещи, не повреждайте електрическата система. връзки, в противен случай ще трябва да се смени целият кабелен сноп. Не стискайте клещите -3314-, за да разкачите конекторите твърде много, в противен случай опорната втулка може да се повреди.

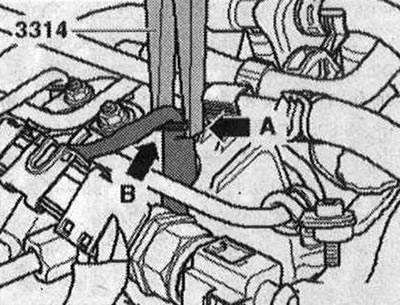

Използвайте клещи -3314- с жлеб -стрелка A-, за да хванете ръба на опорната втулка -стрелка B- и разкачете конекторите от подгревните свещи.

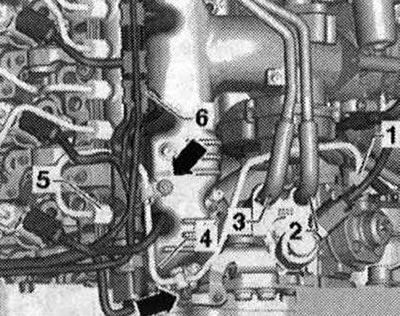

Отстранете тръбопровода за високо налягане -4-, развийте съединителните гайки на инжекционната помпа -1- и горивната помпа. рампи -5-. Развийте закрепващите винтове -стрелки- за горивопровода за високо налягане. Отстранете кабелния сноп -6- от монтажните елементи.

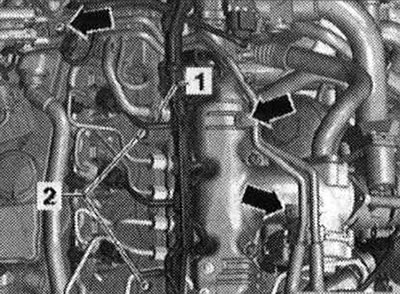

Изключете горивопроводите -2- и -3- от инжекционната помпа. Развийте винтовете -стрелки- на скобите на горивопровода. Избягвайте прегъване на горивопроводите. Спазвайте правилата за поддържане на чистота при работа с инжекционната система. Незабавно затворете отворените съединители с подходящи щепсели. Прекъснете връзката със следните имейли. конектори.

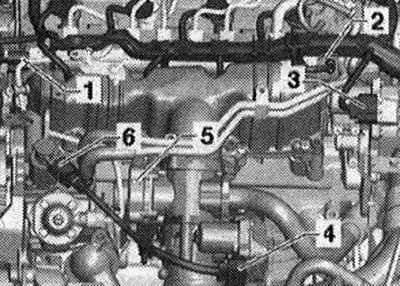

- 1. Датчик за налягане на горивото -G247-
- 2. Регулатор на налягането на горивото -N276-
- 3. Мотор за регулиране на геометрията на всмукателния колектор -V183-
- 4. Двигател на дросела/всмукателната клапа -V157-
- 5. Клапан за рециркулация на отработените газове -N18-

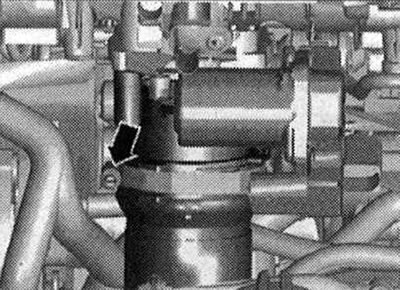

Разхлабете скобата - стрелка - въздух. маркуч и го разкачете от двигателя на дросела -V157- надолу. Отстранете винта, закрепващ скобата на масломерната пръчка. Отстранете свързващата тръба за системата за рециркулация на отработените газове от клапана за рециркулация на отработените газове -N18-. Развийте монтажните болтове на всмукателния колектор отвън навътре и напречно. Свалете всмукателния колектор.
Инсталация
Монтажът е в обратен ред и трябва да направите следното: Сменете уплътненията. Затегнете монтажните болтове на всмукателния колектор отвън навътре и напречно.
