Премахване на сензор за състав на въздуха -G238-

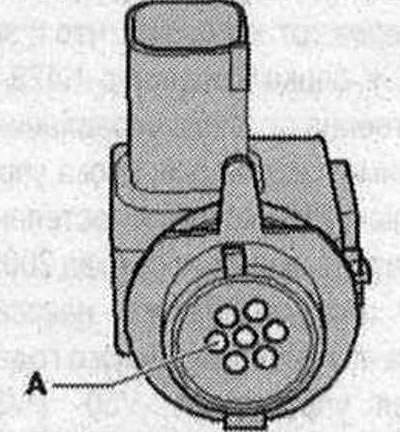

Инструкции. Сензорът за състав на въздуха -G238 се монтира само на превозни средства с опция за климатична система "Komfort". Сензорът за състав на въздуха -G238- е високочувствителен електронен компонент, който може да се повреди при директен контакт с разтвори, горива и определени химикали (Замърсителите могат да проникнат през зона -A-).
Затова не монтирайте сензор за качество на въздуха -G238-, който е бил съхраняван например в кутии с инструменти. Не съхранявайте отстранения сензор за качество на въздуха -G238- на места, където влиза в контакт с разтворители, гориво или определени химични съединения (течности или пари). Сензорите за състав на въздуха -G238- се предлагат в голямо разнообразие от дизайни с различни принципи на работа; изберете желания дизайн.

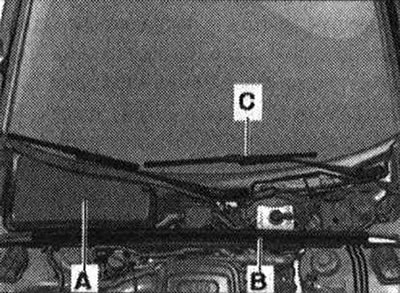

Изключете запалването. Отстранете гуменото уплътнение -B- отляво, доколкото е необходимо. Отстранете капака на въздуховода на обтекателя -A- или обтекателя (различни дизайни).

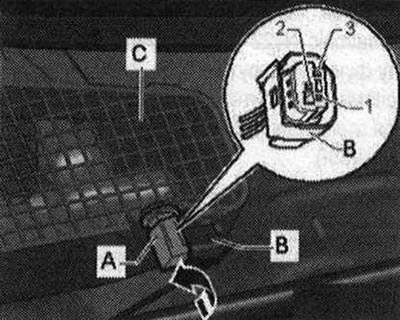

Ако е необходимо, внимателно отстранете обтекателя от монтажната част на рамката на предното стъкло -C-. Завъртете сензора за състав на въздуха -G238- -A- приблизително на 90°наляво и го извадете от канала за всмукване на въздух -C-. Разкачете съединителя -B на сензора за състава на въздуха -G238-.
Разпределение на щифта в щепсела -B- 1. Плюс (терминал "15"); 2. Минус (терминал "31"); 3. Сигнална линия към блока за управление на бордовото захранване -J519-.
Инструкции. Сигналът, произведен от сензора за състав на въздуха -G238- не може да бъде измерен от сервиз. Данните от сензора за качество на въздуха -G238- се оценяват от електрическата система на автомобила -J519- и се предават чрез шинната система към блока за управление Climatronic -J255-. Измерените стойности на сензора за състав на въздуха -G238- се показват в блока за измерени стойности на блока за управление и индикация, блока за управление Climatronic -J255- и в блока за измерени стойности на блока за управление на бордовото захранване -J519-.
