Премахване на сензора за външна температура (Audi Q5 Typ 8R)

Премахване на сензора за външна температура "617"

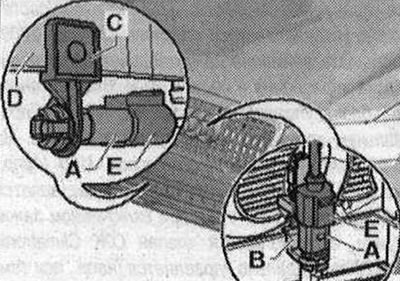

Инструкции. Стойността, измерена от сензора за външна температура "G17", се обработва от бордовата мрежа "J519" и се предава чрез системата от шини за данни към блока за управление и дисплей на климатика, блока за управление на Climatronic "J255" (и контролния блок в арматурното табло "J285"). Тази илюстрация показва местоположението на сензора за външна температура "G17" "A" на Audi A4 или Audi Q5, местоположението може да се различава от това. При превозни средства, в които "G17-A" със скоба "B" е монтиран върху декоративната решетка над усилвателя, в резултат на такова разположение на "G17" при определени условия може да се получи повишена температурна стойност (поради топлинно излъчване от радиатора на охладителната система и кондензатора, например на автомобил от 2008 г). Ето защо в мод. през 2009 г. местоположението на "G17-A" постепенно се променя, "G17" е инсталиран с модифицирана скоба "C" малко отпред (по-близо до решетката на радиатора) и под усилвателя "D". При превозни средства, в които "G17" "A" със скоба "B" е монтиран върху декоративната решетка над усилвателя, може да има оплаквания за повишена стойност на измерената температура. Инсталирайте "G17-A" с модифицирана "C" скоба леко напред (по-близо до радиаторната решетка на охладителната система) и под усилвателя "D". В зависимост от дизайна на кабелната връзка може да се наложи допълнителното й удължаване. Скоба "C" е прикрепена към усилвателя "D" (за това, ако няма такъв, трябва да пробиете дупка с диаметър 7 mm под усилвателя "D").

Изключете запалването. Премахване на капака на горния панел. Разкачете конектора "E" на температурния сензор "A" и откачете сензора от скобата ("B" или "D").



В зависимост от комплекта. Може да се наложи колата да свали бронята, за да извлече "G17-A" от скобата "O", монтирана под усилвателя "D" (ако например на кола с допълнителни радиатори "G17" не е достъпен отгоре). След монтажа, разпитайте паметта за грешки на блока за управление и индикация, блока за управление Climatronic "J255" (и контролния блок в арматурното табло "J285") и изтрийте всички показани неизправности.
