Оттегляне
1. Развийте вентилатора на радиатора с вискозен съединител, като предпазвате главината му от завъртане с втория ключ (вижте илюстрацията).

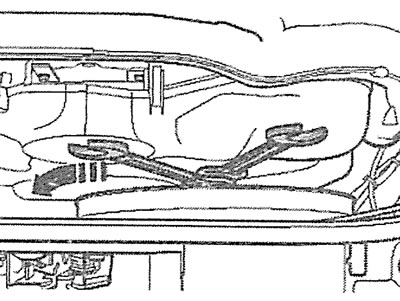

2.1. Развийте вентилатора на радиатора с вискозен съединител, като държите главината му от завъртане с втория ключ.
2. Свалете предната лява и дясна част на предпазния капак на газоразпределителния механизъм.
3. Отстранете всмукателната тръба на колектора (вижте параграфи 3.1-3.9).
4. Отстранете капачката от гърловината за пълнене на масло.
5. Завъртете коляновия вал по посока на въртене на двигателя, докато надписът "OT" (горна мъртва точка) се появи в отвора за пълнене на масло на разпределителния вал (вижте илюстрацията).

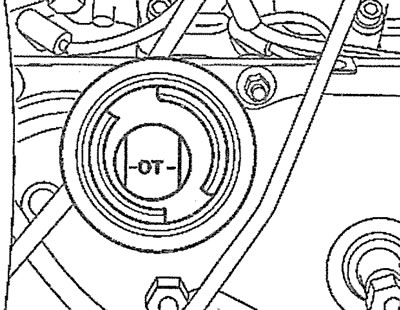

2.5. Завъртете коляновия вал по посока на въртене на двигателя, докато надписът "OT" (горна мъртва точка) се появи в отвора за пълнене на масло на разпределителния вал
6. Завийте вместо щепсела фиксиращия щифт, чийто каталожен номер е 3242, и фиксирайте коляновия вал в ГМТ на буталото на цилиндър № 1 (вижте илюстрацията).

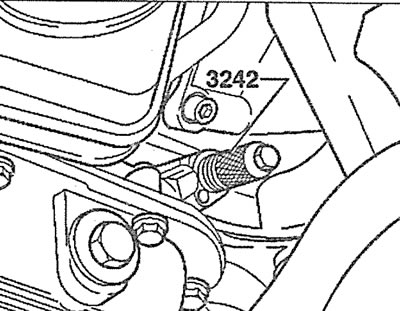

2.6. Сменете пробката с фиксиращ щифт, каталожен номер 3242, и заключете коляновия вал в TDC на буталото на цилиндър № 1.
7. Отстранете зъбния ремък на задвижването на газоразпределителния механизъм (вижте съответната глава).
8. Разкачете щепсела на горивната помпа за високо налягане, след това развийте гайките, закрепващи захранващите и връщащите горивопроводи на горивната помпа за високо налягане.
9. Развийте гайките за закрепване на захранващите горивопроводи към пулверизаторите.
10. Развийте монтажните болтове (вижте стрелките на илюстрацията) и внимателно извадете инжекционната помпа, без да изключвате горивопроводите от нея.

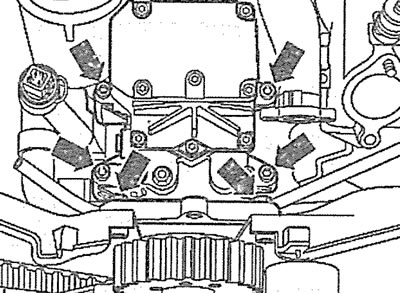

2.10. Развийте монтажните болтове (вижте стрелките) и внимателно извадете инжекционната помпа, без да изключвате горивопроводите от нея
11. Развийте закрепващите гайки и изключете горивопроводите от инжекционната помпа, като предварително сте ги маркирали.
Инсталиране
Монтирането на горивната помпа за високо налягане (TNVD) се извършва в обратен ред на отстраняване.
