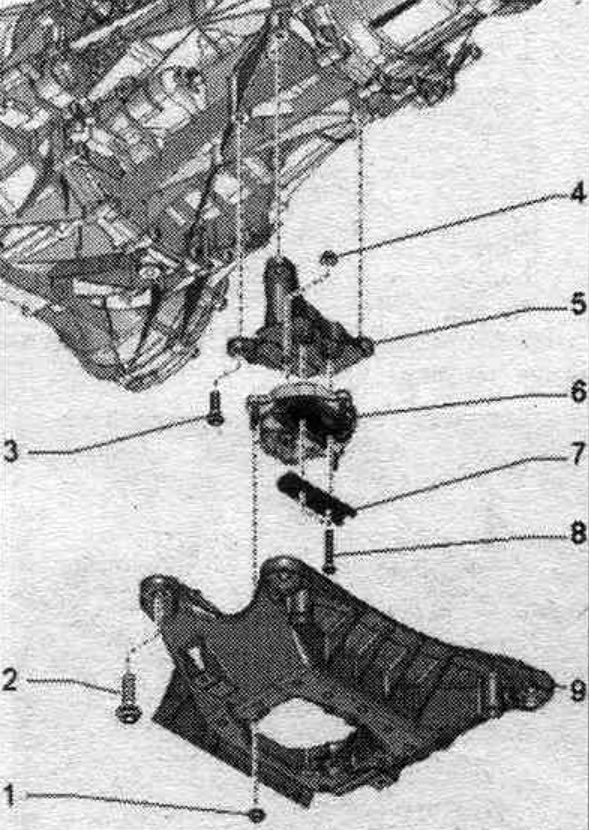

Напречна греда на тунела, възглавница на скоростната кутия и опора на скоростната кутия
1. Гайка: 20 Нм.
2. Болт: 70 Нм.
3. Болт: 40 Нм.
4. Гайка: 20 Нм.
5. Поддръжка на КП.
6. Възглавница на скоростната кутия.
7. Долна опора на възглавницата на скоростната кутия.
8. Болт: 20 Nm + завъртете още на 90°; замени.
9. Напречна греда на тунела.
Премахване

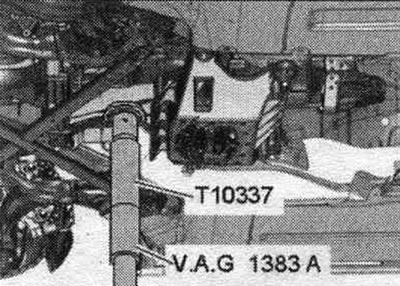

Свалете задния шумоизолационен екран "2". Монтирайте стойката за повдигане на двигателя и трансмисията с опората на скоростната кутия -T.10337-, монтирана под скоростната кутия. Повдигнете леко скоростната кутия, като използвате повдигача на двигателя и трансмисията.

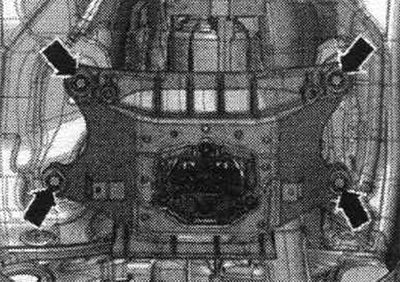

Развийте болтовете на напречната греда на тунела "стрелка".

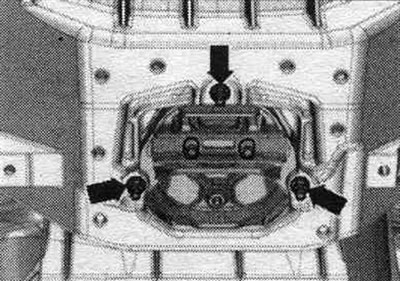

Развийте гайките със стрелка и свалете напречната греда на тунела.
Монтаж в обратен ред. Монтирайте звукоизолация.
Демонтиране и монтаж на опората на скоростната кутия с възглавница на скоростната кутия

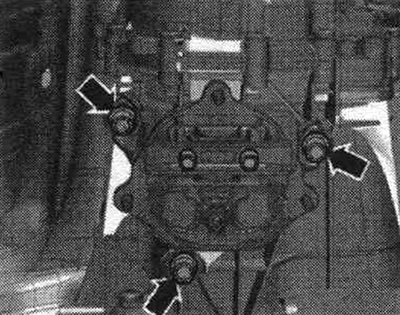

Свалете напречната греда на тунела. Развийте гайките "стрели" и се оттегли опора KP с възглавница с kp KP.
Монтаж в обратен ред. Прикрутить опора KP с възглавница РЪКОВОДСТВО за УПОТРЕБА "стрелка". Задайте поперечину на тунела.
Демонтиране и монтаж на възглавницата на скоростната кутия

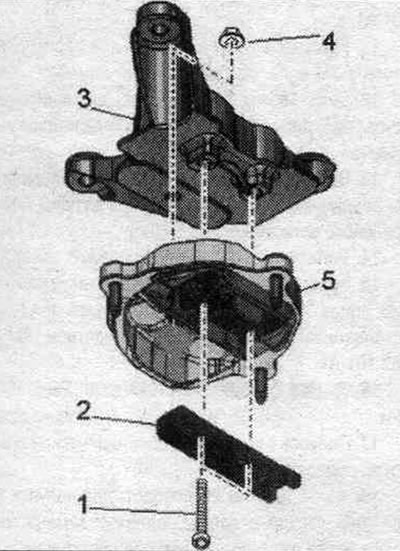

Свали опора KP с възглавница KP. Развийте гайките "1" и премахване на долния акцент "2" възглавници KP. Развийте гайката "4" и махнете възглавницата КП "5" с опора КП "3".
Инсталация
Задайте опора КП "3" на възглавница КП "5" и ръчно да оправят орех "4". Прикрутить долния акцент "2" сглобена "1". Затегнете гайката "4". Задайте опора KP с възглавница KP.
