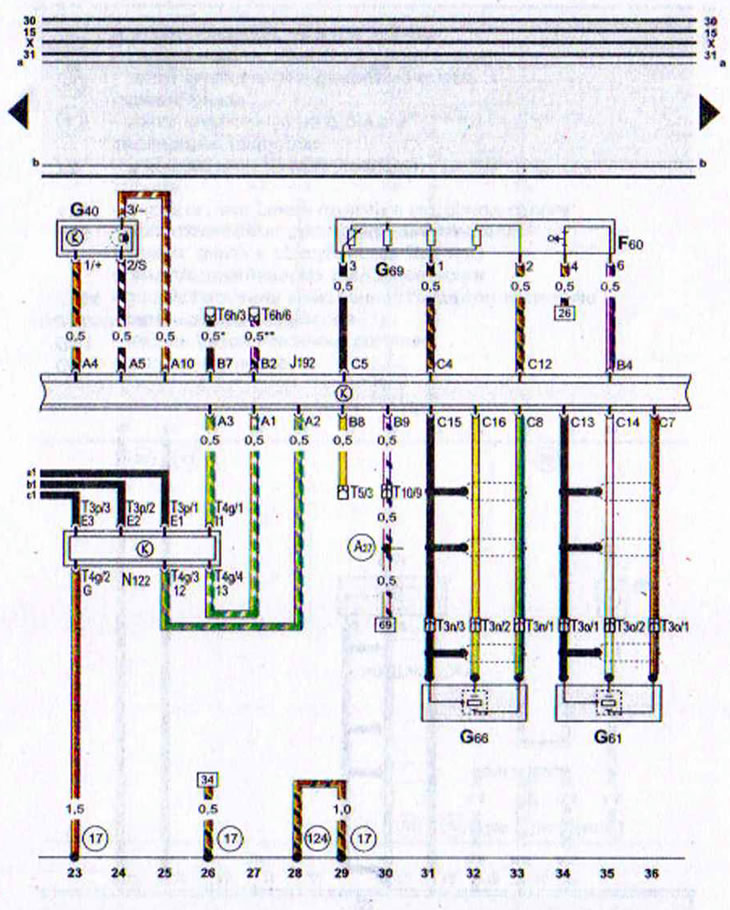

Схема на свързване на MPFI система за впръскване на гориво, система за запалване, антидетонационен контрол (Audi 80 B4)

Система за впръскване на гориво MPFI, система за запалване, антидетонационен контрол (AUDI 80 с 2.6 L 110 kW 6-цилиндров двигател)

Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
