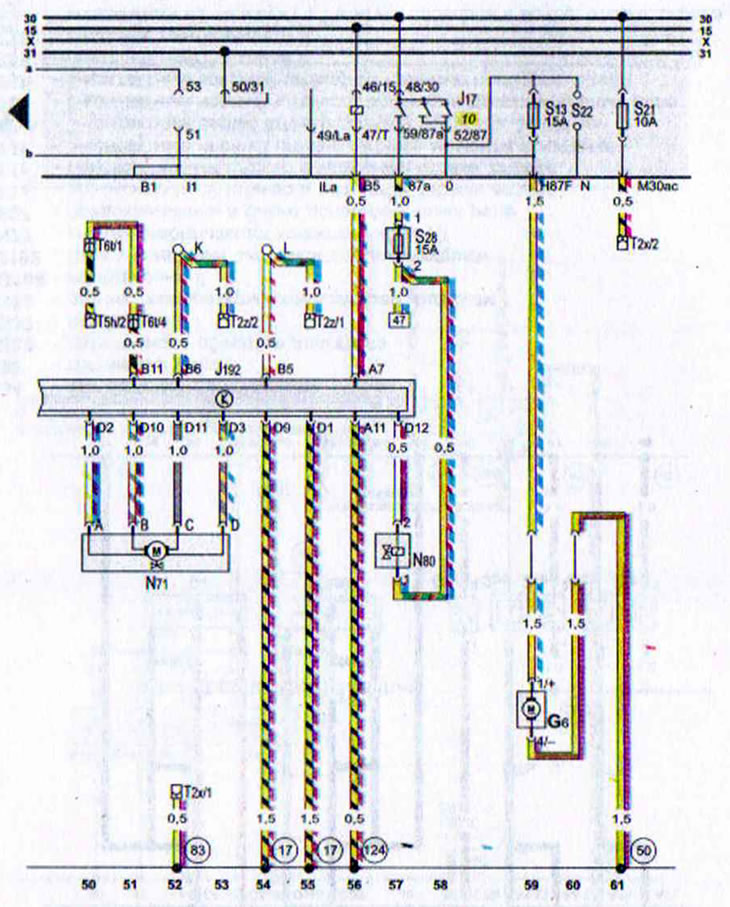

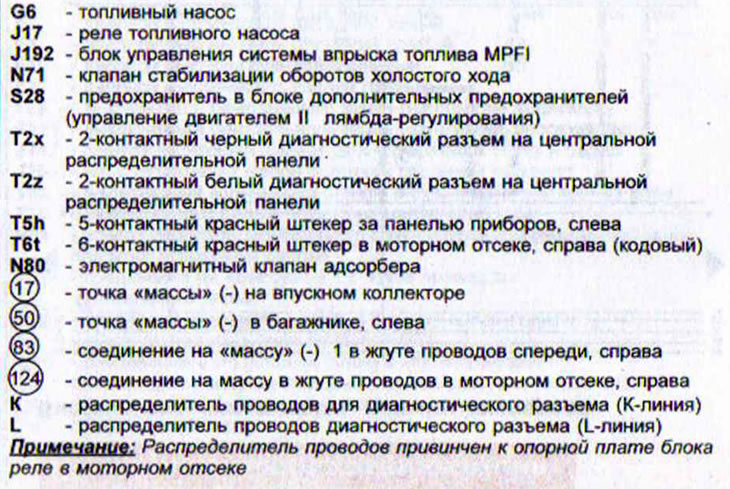

Схема на свързване на системата за впръскване на гориво MPFI, реле на горивната помпа, горивна помпа (Audi 80 B4)
Система за впръскване на гориво MPFI, реле за горивна помпа, горивна помпа (AUDI 80 с 2,8 л шестцилиндров двигател 128 kW)
Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
