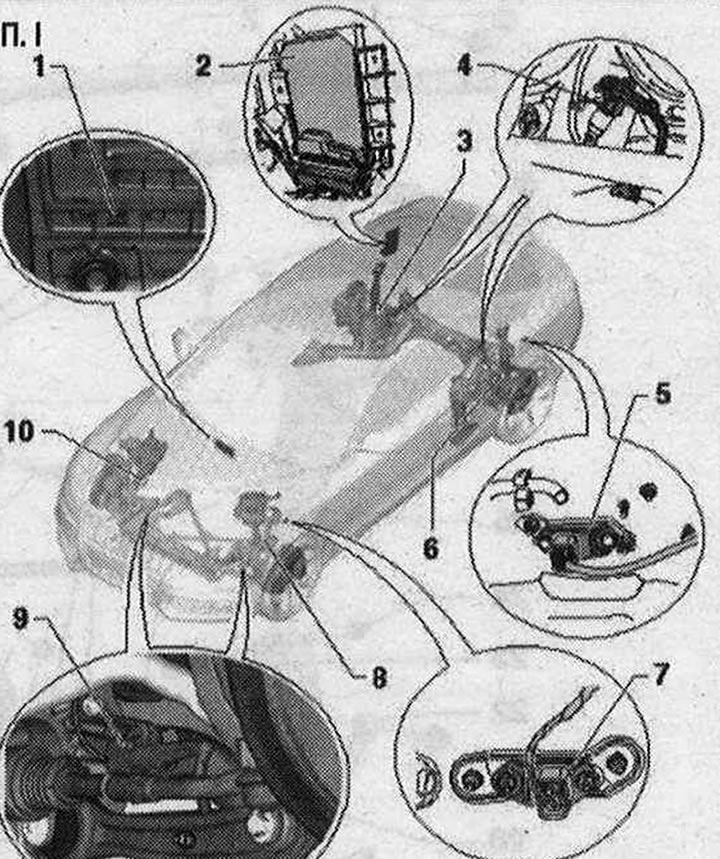

I 1. Модуль переключения Charisma «Е592». Место установки: модуль переключения Charisma «592» установлен в передней панели; 2. Б/у системы электронного регулирования демпфирования «J250». Место установки: блок управления системы электронного регулирования демпфирования «J250» находится сзади в правой боковой обшивке багажника. При замене блока управления системы электронного регулирования демпфирования «J250» необходимо заново адаптировать стандартное положение подвески. После повторной адаптации положения регулировки на а/м с ассистентом движения по полосе следует выполнить повторную калибровку блока управления ассистента движения по полосе «J759»; 3. Амортизатор с клапаном регулирования заднего правого амортизатора «N339»; 4. Датчик дорожного просвета задний левый «G76» и датчик дорожного просвета задний правый «G77». При снятии и установке заднего левого датчика дорожного просвета «G76» и заднего правого датчика дорожного просвета «G77» или снятии тяг на а/м с системой электронного регулирования демпфирования следует заново адаптировать стандартное положение подвески. После повторной адаптации положения регулировки на а/м с ассистентом движения по полосе следует выполнить повторную калибровку блока управления ассистента движения по полосе «J759». У а/м с автомат, корректором фар выполнить базовую установку фар; 5. Датчик ускорения а/м, задний «G343»; 6. Амортизатор с клапаном регулирования заднего левого амортизатора «N338»; 7. Датчик ускорения а/м передний левый «G341» и датчик ускорения а/м передний правый «G342»; 8. Амортизатор с клапаном регулирования переднего левого амортизатора «N336»; 9. Датчик дорожного просвета передний левый «G78» и датчик дорожного просвета передний правый «G289». При снятии и установке переднего левого датчика дорожного просвета «G78» и переднего правого датчика дорожного просвета «G289» или снятии тяг на а/м с системой электронного регулирования демпфирования следует заново адаптировать стандартное положение подвески. После повторной адаптации положения регулировки на а/м с ассистентом движения по полосе следует выполнить повторную калибровку блока управления ассистента движения по полосе «J759». У а/м с автомат, корректором фар выполнить базовую установку фар; 10. Амортизатор с клапаном регулирования переднего правого амортизатора «N337»
Снятие блока управления системы электронного регулирования демпфирования «J250»

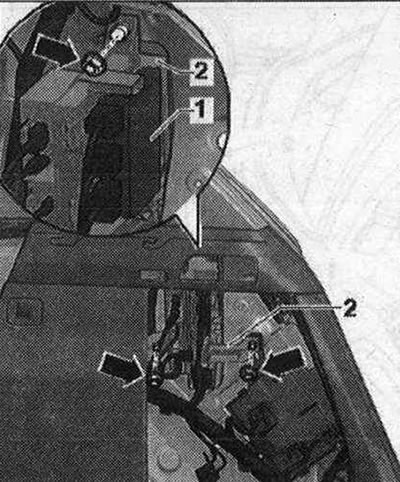

Б/у системы электронного регулирования демпфирования «J250» находится сзади в правой боковой обшивке багажника. Выключить зажигание. Снять крышку правого отделения багажника. При наличии блока управления распознавания прицепа «J345--1» открепить его от кронштейна «2». Вывернуть гайки «стрелки», снять кронштейн блока управления «2» с резьбовых болтов и опустить вниз.

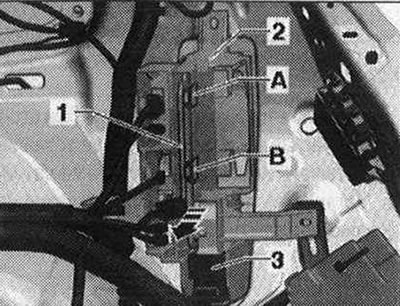

Открепить зажимы «А» и «В» и снять блок управления системы электронного регулирования демпфирования «J250» «1» с кронштейна «2». Отсоединить штекерный разъем «3» и снять блок управления системы электронного регулирования демпфирования «J250» «1», Извлечь блок управления системы электронного регулирования демпфирования «J250» «1».
Установка
Установка в обратном порядке, при этом необходимо провести новую адаптацию блока управления системы электронного регулирования демпфирования «J250».

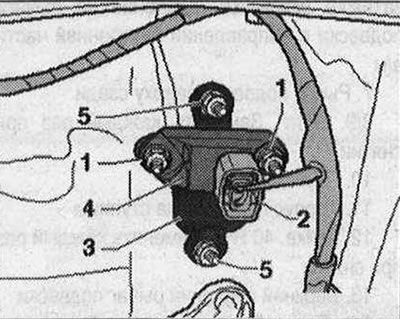

Снятие датчика ускорения а/м переднего левого «G341» и правого «G342»
Приподнять а/м. Разблокировать и отсоединить штекерный разъем «2», Отвернуть гайки «1» и снять датчик «3» с кронштейна «3».
Установка
Установка в обратном порядке. При этом нужно учитывать следующее: при установке учитывать монтажное положение датчика. Установить датчик «4», как показано на рисунке. Затянуть гайки «1» моментом 8 Н·м. Момент затяжки гаек «5» : 5 Н·м.

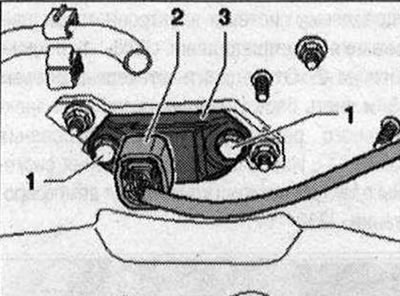

Снятие заднего датчика ускорения а/м «G343»
Снять заднее левое колесо. Снять задний левый подкрылок. Разблокировать и отсоединить штекерный разъем «2». Вывернуть болты «1» и снять датчик «3».
Установка
Установка в обратном порядке. При этом нужно учитывать следующее: при установке учитывать монтажное положение датчика. Установить датчик «3», как показано на рисунке. Затянуть болты «1» моментом 5 Н·м.
