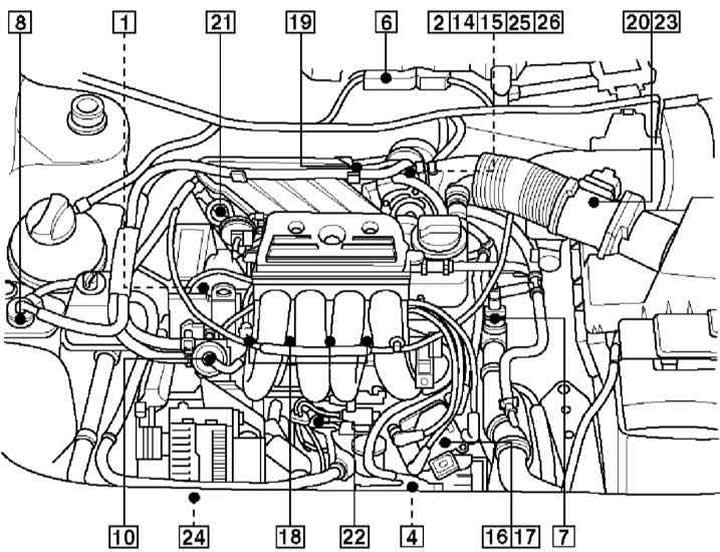

Вид на отсек бензинового двигателя 1.6 л и список элементов системы управления (на иллюстрации показаны не все)
- 1 - Датчик положения распредвала - CMP
- 2 - Д/выключатель закрытого положения дроссельной заслонки - CTP
- 3 - Д/выключатель педали сцепления - CPP
- 4 - Датчик положения коленвала - CKP/датчик оборотов двигателя - RPM
- 5 - Разъем линии данных - DLC - центральная консоль
- 6 - Блок управления двигателем - ECM
- 7 - Датчик температуры охлаждающей жидкости - ECT
- 8 - Клапан продувки адсорбера - EVAP
- 9 - Топливный фильтр - снаружи бака
- 10 - Регулятор давления топлива
- 11 - Встроенный в бак топливный насос
- 12 - Реле топливного насоса - коробка реле передней панели, позиция 4
- 13 - Подогреваемый λ-зонд - HO2S - докаталитический
- 14 - Активатор управления оборотами х.х. - ISC
- 15 - Датчик положения активатора управления оборотами х.х. - ISC
- 16 - Усилитель зажигания
- 17 - Катушка зажигания
- 18 - Инжекторы
- 19 - Датчик температуры всасываемого воздуха - IAT, до 98 г.
- 20 - Датчик температуры всасываемого воздуха - IAT, после 98 г.
- 21 - Э/магнит управления воздухом впускного трубопровода
- 22 - Датчик детонации
- 23 - Измеритель массы воздуха - MAF
- 24 - Д/выключатель давления в системе гидроусиления руля - PSP
- 25 - Узел управления дроссельной заслонкой
- 26 - Датчик положения дроссельной заслонки - TP
- 27 - Датчик скорости автомобиля - VSS - на трансмиссии

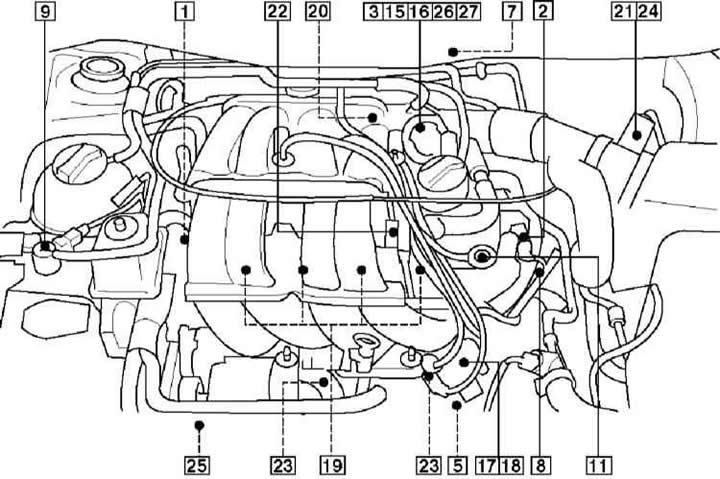

Вид на отсек бензинового двигателя 1.8 л без турбонаддува и список элементов системы управления (на иллюстрации показаны не все)
- 1 - Датчик положения распредвала - CMP
- 2 - Активатор положения распредвала
- 3 - Д/выключатель закрытого положения дроссельной заслонки - CTP
- 4 - Д/выключатель педали сцепления - CPP
- 5 - Датчик положения коленвала - CKP/датчик оборотов двигателя - RPM
- 6 - Разъем линии данных - DLC - центральная консоль
- 7 - Блок управления двигателем - ECM
- 8 - Датчик температуры охлаждающей жидкости - ECT
- 9 - Клапан продувки адсорбера - EVAP
- 10 - Топливный фильтр - снаружи бака
- 11 - Регулятор давления топлива
- 12 - Встроенный в бак топливный насос
- 13 - Реле топливного насоса - коробка реле передней панели, позиция 4
- 14 - Подогреваемый λ-зонд - HO2S - докаталитический
- 15 - Активатор управления оборотами х.х. - ISC
- 16 - Датчик положения активатора управления оборотами х.х. - ISC
- 17 - Усилитель зажигания
- 18 - Катушка зажигания
- 19 - Инжекторы
- 20 - Датчик температуры всасываемого воздуха - IAT, до 98 г.
- 21 - Датчик температуры всасываемого воздуха - IAT, после 98 г.
- 22 - Э/магнит управления воздухом впускного трубопровода
- 23 - Датчик детонации
- 24 - Измеритель массы воздуха - MAF
- 25 - Д/выключатель давления в системе гидроусиления руля - PSP
- 26 - Узел управления дроссельной заслонкой
- 27 - Датчик положения дроссельной заслонки - TP
- 28 - Датчик скорости автомобиля - VSS - на трансмиссии

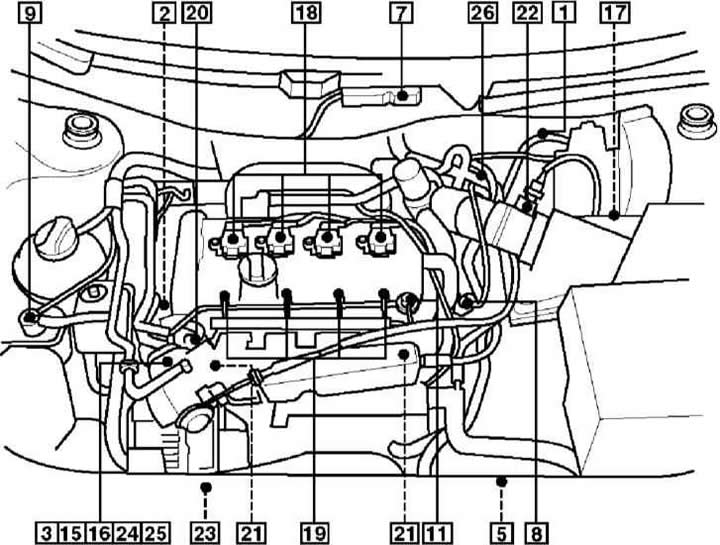

Вид на отсек бензинового двигателя 1.8 л с турбонаддувом и список элементов системы управления (на иллюстрации показаны не все)
- 1 - Датчик атмосферного давления - BARO
- 2 - Датчик положения распредвала - CMP
- 3 - Д/выключатель закрытого положения дроссельной заслонки - CTP
- 4 - Д/выключатель педали сцепления - CPP
- 5 - Датчик положения коленвала - CKP/датчик оборотов двигателя - RPM
- 6 - Разъем линии данных - DLC - центральная консоль
- 7 - Блок управления двигателем - ECM
- 8 - Датчик температуры охлаждающей жидкости - ECT
- 9 - Клапан продувки адсорбера - EVAP
- 10 - Топливный фильтр - снаружи бака
- 11 - Регулятор давления топлива
- 12 - Встроенный в бак топливный насос
- 13 - Реле топливного насоса - коробка реле передней панели, позиция 4
- 14 - Подогреваемый λ-зонд - HO2S - докаталитический
- 15 - Активатор управления оборотами х.х. - ISC
- 16 - Датчик положения активатора управления оборотами х.х. - ISC
- 17 - Усилитель зажигания
- 18 - Катушка зажигания
- 19 - Инжекторы
- 20 - Датчик температуры всасываемого воздуха - IAT
- 21 - Датчик детонации
- 22 - Измеритель массы воздуха - MAF
- 23 - Д/выключатель давления в системе гидроусиления руля - PSP
- 24 - Узел управления дроссельной заслонкой
- 25 - Датчик положения дроссельной заслонки - TP
- 26 - Клапан регулировки сброса турбокомпрессора - TC
- 27 - Датчик скорости автомобиля - VSS - на трансмиссии

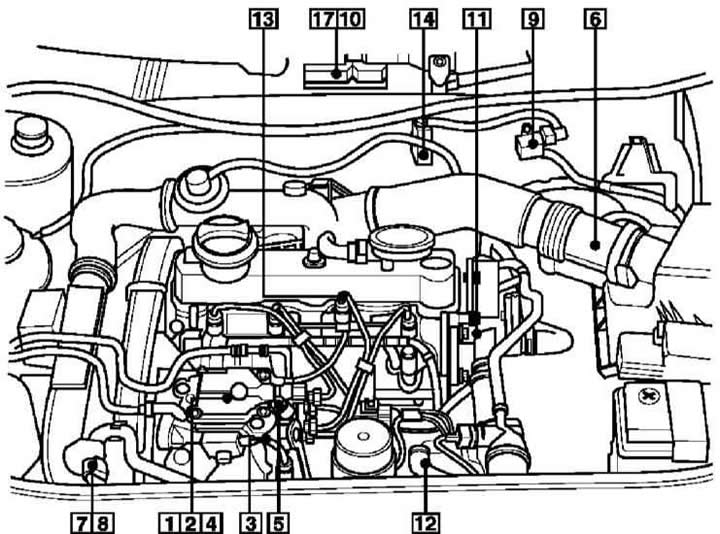

Вид на отсек дизельного двигателя TDI и список элементов системы управления (на иллюстрации показаны не все)
- 1 - Датчик температуры топлива
- 2 - Датчик положения топливного рычага
- 3 - Э/магнит форсунки
- 4 - Э/магнит регулировки количества топлива
- 5 - Э/магнитный клапан отсечки топлива
- 6 - Измеритель массы воздуха
- 7 - Датчик абсолютного давления в трубопроводе
- 8 - Датчик температуры всасываемого воздуха
- 9 - Э/магнит управления давлением турбокомпрессора
- 10 - Датчик атмосферного давления - в блоке управления двигателем
- 11 - Датчик температуры охлаждающей жидкости
- 12 - Датчик оборотов двигателя
- 13 - Датчик подъема иглы форсунки
- 14 - Э/магнит рециркуляции отработавших газов
- 15 - Системное реле - №5 в панели реле приборной панели
- 16 - Реле свечей накаливания - в коробке реле приборной панели, позиция 4
- 17 - Блок управления двигателем
- 18 - Датчик скорости автомобиля
- 19 - Датчик положения педали акселератора - над педалью
- 20 - Диагностический разъем - центральная консоль
