Demontáž a montáž prevodovky

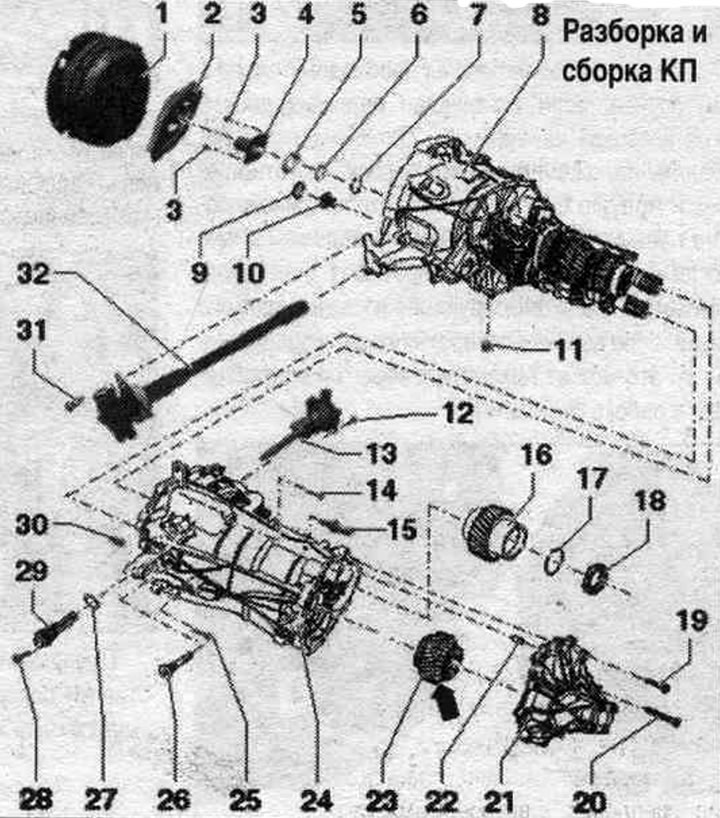

1. Modul spojky.
2. Páka uvoľnenia spojky s vypínacím ložiskom a poistnou pružinou.
3. Skrutka: 8 Nm; 2 ks.; vložka, mazaná poistnou pastou na závity -AMV185 101 A1-.
4. Vodiace puzdro: demontáž (ak je k dispozícii) mazivo z vodiaceho puzdra.
5. Tesnenie hnacieho hriadeľa.
6. Poistný krúžok: určte hrúbku, vložte ho do drážky po obvode prvého. hriadeľ.
7. Podložka.
8. Carter KP.
9. Kryt sekundárneho hriadeľa: vždy sa musí vymeniť.
10. Skrutka: 110 Nm; pre druhý hriadeľ; vždy podlieha výmene.
11. Vypúšťacia skrutka oleja: 40 Nm.
12. Skrutka: 24 Nm;oceľové skrutky (M8; dĺžka 25 mm); 4 ks.; nainštalujte s prostriedkom na zaistenie skrutiek -AMV 185 101 A1-.
13. Hriadeľ radenia s krytom: sú nainštalované rôzne prevedenia (s a bez snímača neutrálnej. ustanovenia CP "G701"); pred inštaláciou namažte tesnenie. povrch krytu radiacej páky na kryte prevodovky natrite tmelom -AMV188 001 02-.
14. Skrutka: 27 Nm;oceľové skrutky (M8; dĺžka 30 mm); 3 ks.; na podopretie krytu prevodovky; vložte, namazanie poistkou závitových spojení "AMV 185101 A1".
15. Snímač detekcie prevodového stupňa "F208": 20 Nm; nie je potrebné demontovať pri demontáži a montáži prevodovky.
16. Hnané ozubené koleso/valcový prevod.
17. Poistný krúžok.
18. Valivé ložisko: zohľadnite montáž. v tejto polohe je väčší priemer odlučovača valivého ložiska nasmerovaný k blokovaciemu krytu.
19. Skrutka: 10 Nm a otočiť ďalej o 90°;hliníkové skrutky (M8; dĺžka 42 mm); 11 ks.; vždy podlieha výmene.
20. Skrutka; 24 Nm;oceľové skrutky (M8; dĺžka 63 mm); 2 ks.
21. Vrchnák.
22. Montážny kolík: 1 ks.; na vycentrovanie zaisťovacieho krytu na kryte prevodovky.
23. Hnané ozubené koleso/valcové ozubené koleso: namontovať na sekundárny hriadeľ; zohľadniť mont. poloha: strana s menším priemerom ozubeného venca prevodovky so spínacími spojkami "šípka" smeruje k blokovaciemu krytu.
24. Kryt prevodovky.
25. Skrutka: 24 Nm;oceľové skrutky (M8; dĺžka 42 mm); 16 ks.
26. Skrutka: 24 Nm; pre zadný prevodový hriadeľ. zdvih na kryte prevodovky.
27. Tesniaci krúžok: vždy vymeniteľný; nainštalovaný na prevodovke s neutrálnym snímačom. poloha prevodovky "G701" alebo zástrčka.
28. Skrutka: 24 Nm;oceľová skrutka (M8; dĺžka 25 mm); pre neutrálny snímač. poloha prevodovky -G701 - alebo zástrčky a súčasne pre zástrčku/radiaci hriadeľ na kryte prevodovky; nie je k dispozícii vo všetkých úrovniach výbavy; nainštalujte s prostriedkom na zaistenie závitov -AMV 185101 AI-.
29. Neutrálny senzor. poloha prevodovky "G701" alebo zástrčka; neutrálny senzor. polohy prevodovky pre vozidlá so systémom štart/stop; zástrčka je nainštalovaná namiesto neutrálneho snímača. polohy prevodovky "G701"; nie je k dispozícii vo všetkých úrovniach výbavy. Ak namiesto neutrálneho senzora. ak je v polohe prevodovky -G701 - nainštalovaná zátka, nie je potrebné ju pri demontáži a montáži prevodovky odstraňovať.
30. Montážny kolík: 2 ks.
31. Skrutka: 24 Nm; oceľové skrutky (M8: dĺžka 25 mm); 3 ks.; nainštalujte s prostriedkom na zaistenie závitov -AMV185101 A1-.
32. Ľavý hriadeľ s prírubou s podperou hriadeľa.
