Pompa paliwa i czujnik poziomu paliwa (Audi A6 C4)

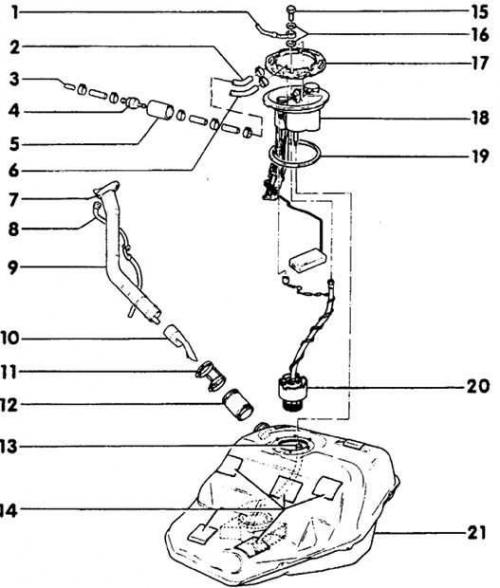

Elementy zbiornika paliwa

• 1. Przewód doprowadzający paliwo
• 2. Wąż wentylacyjny
• 3. Wąż wentylacyjny prowadzący do filtra węglowego
• 4. Zawór wentylacyjny
• 5. Mocowanie
• 6. Rurociąg powrotny
• 7. Galaretowaty
• 8. Rurka obejściowa
• 9. Rurka wlewu
• 10. Wstaw
• 11. Zacisk
• 12. Wąż
• 13. Rura powrotna wewnątrz zbiornika paliwa
• 14. Podkładki tłumiące
• 15. Śruba łącząca banjo
• 16. Podkładki uszczelniające
• 17. Pierścień mocujący
• 18. Czujnik poziomu paliwa
• 19. Pierścień uszczelniający
• 20. Pompa paliwa
• 21. Zbiornik paliwa

Wyjmowanie

1. Pompa paliwa i czujnik poziomu paliwa są zamontowane w zbiorniku paliwa.

2. Zdejmij panel znajdujący się na górze zbiornika paliwa.

3. Odłączyć złącze pompy/czujnika.

4. Odłącz przewody paliwowe i odpowietrzające i oznacz je.

5. Odkręć pierścień ustalający i wyjmij pompę/czujnik.

6. Odłącz węże wewnątrz pompy i złącze przyłączeniowe.

7. Obróć pompę w kierunku przeciwnym do ruchu wskazówek zegara o około 15 mm i wyjmij ją z uchwytu.

Instalacja

Montaż wykonuje się w odwrotnej kolejności niż demontaż.
