- Jasnobrązowy - 5A
- Czerwony - 10A
- Niebieski - 15A
- Żółty - 20A
- Naturalny (biały) - 25A
- Zielony - 30A
Obwody zabezpieczone bezpiecznikiem

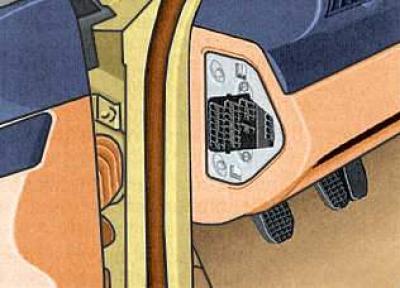

Lewa strona deski rozdzielczej (z góry na dół):
- Prawy reflektor (światła drogowe), sterowanie światłami drogowymi - 10 A
- Lewy reflektor (światła drogowe) - 10 A
- Prawy reflektor (światła mijania) i regulator zasięgu świateł - 15 A
- Lewy reflektor (światła mijania) i regulator zasięgu świateł - 15 A
- Tylne prawe światła boczne i postojowe, oświetlenie tablicy rejestracyjnej (tylko w świetle dziennym na zewnątrz) - 5 lat
- Światła tylne lewe i postojowe - 5 A
- Oświetlenie uchwytów sterujących ogrzewaniem, schowka, popielniczki i zestawu wskaźników, oświetlenia tablicy rejestracyjnej - 5 A
- Lampki do czytania, oświetlenie bagażnika, oświetlenie wnętrza, oświetlenie przestrzeni na nogi, pamięć ustawień foteli i lusterek, lusterko kosmetyczne, klimatyzacja, zegar - 15 A
- Światło stopu - 10 A
- Sygnalizacja świetlna awaryjna - 15 A
- Wentylator nagrzewnicy, klimatyzatora - 30 A
- Ogrzewanie tylnej szyby, ogrzewanie lusterek - 30 A
- Wycieraczka szyby przedniej, kierunkowskazy, czujnik temperatury oleju przekładniowego, przyciskowy przełącznik klimatyzacji, panel dachu przesuwno-uchylnego - 25A
- Światła cofania, czujnik wielofunkcyjny, regulator prędkości, podgrzewane dysze spryskiwaczy szyby przedniej, blokada mechanizmu różnicowego, pilot na podczerwień, sterowanie lampami, blokada dźwigni sterowania automatyczną skrzynią biegów (nr części) - 15 A
- Zestaw wskaźników, regulacja lusterek, kontrolka poduszki powietrznej, jednostka sterująca zasięgiem reflektorów - 5 A
- Światła przeciwmgielne, światło przeciwmgielne tylne - 15A
- Pompa paliwa - 20 A
- Podgrzewana kierownica, audio w kierownicy, wycieraczka tylnej szyby - 20A
- Diagnostyka, sygnał dźwiękowy, dodatkowy wentylator układu chłodzenia (Silnik 5-cylindrowy) --25 lat
- Urządzenie do kontroli prędkości (automatyczna skrzynia biegów) - 5 lat
- Układ zapobiegający blokowaniu kół (ABS) - 15 A
Dodatkowe bezpieczniki (czarna skrzynka bezpieczników w komorze silnika/wlocie wody)
- A1 - podnośniki szyb - 30 A
- A2 - Elektryczne szyby/panel dachu przesuwnego - 30 A
- A3 - centralne sterowanie zamkami - 15 A
- A4 - radio, głośniki - 15 A
- A5 - ogrzewanie cylindra zamka, zapalniczka - 20 A
Dodatkowe bezpieczniki (brązowa skrzynka bezpieczników w komorze silnika/wlocie wody)
- B1 - napęd elektryczny fotela kierowcy - 30 A
- B2 - napęd elektryczny fotela pasażera z przodu - 30 A
- B3 - ogrzewanie siedzeń - 30 A
- B4 - hak holowniczy - 30 A
- B5 - Panel dachu przesuwnego - 20 A
