Magistrala CAN, od września 2007 r (Audi A4 B7)

Układ napędowy 13-1 CAN, wnętrze

13-2 System informacji CAN, wnętrze
* Ze wzmacniaczem audio "Premium"
** Ze standardowym wzmacniaczem audio

13-3,13-4 CAN systemy komfortu, wnętrze

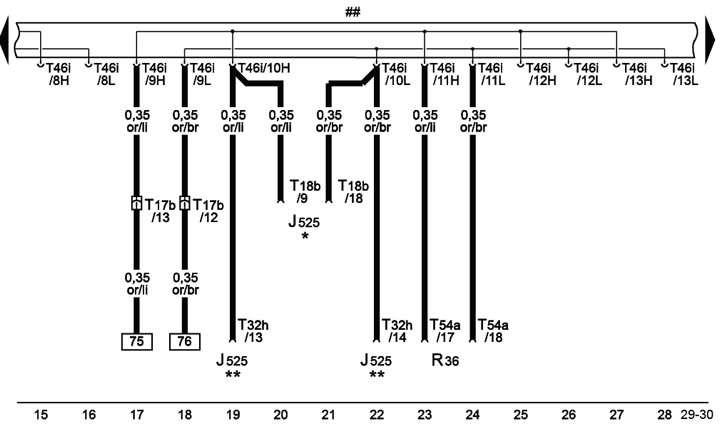

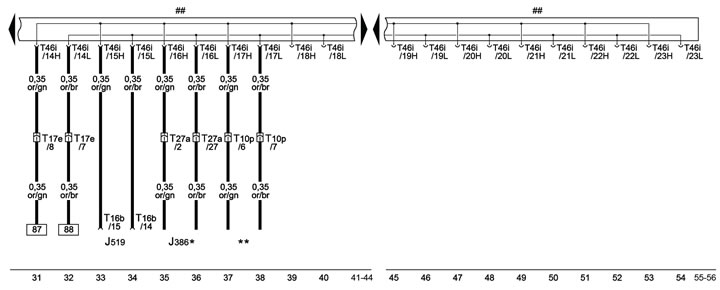

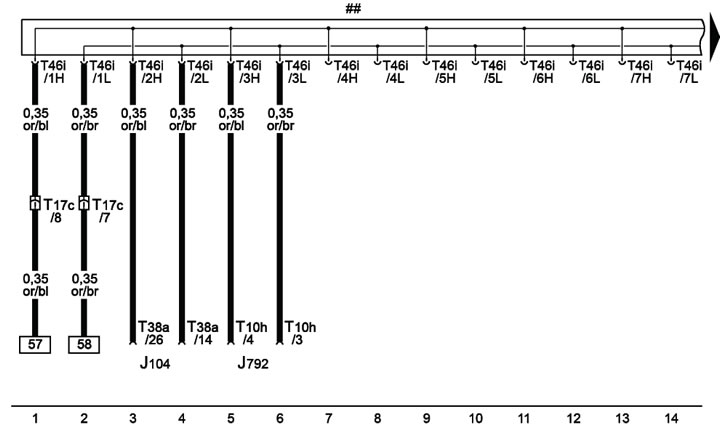

# # Brązowa wtyczka rozruchowa, strona kierowcy
* zobacz schemat systemu informacyjnego
** zobacz schemat regulacji siedziska

13-5 CAN układ napędowy, tablica przyrządów

13-6 System informacyjny CAN, tablica przyrządów

13-7 CAN systemy komfortu, tablica rozdzielcza

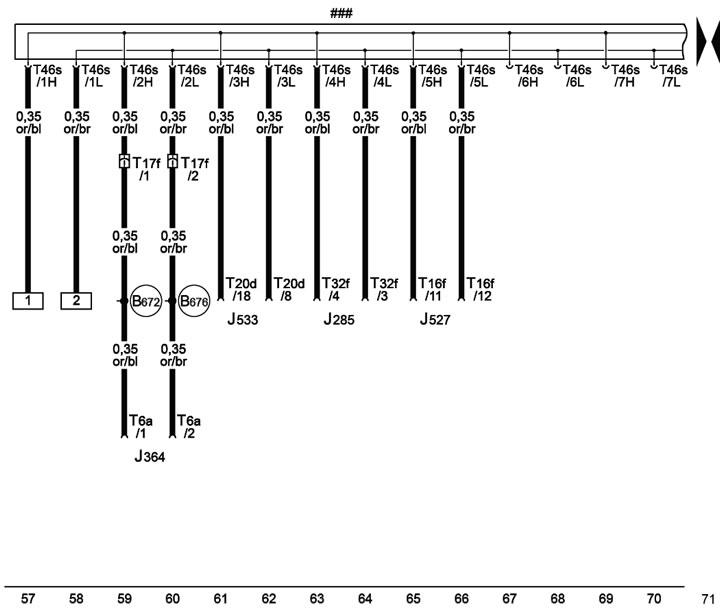

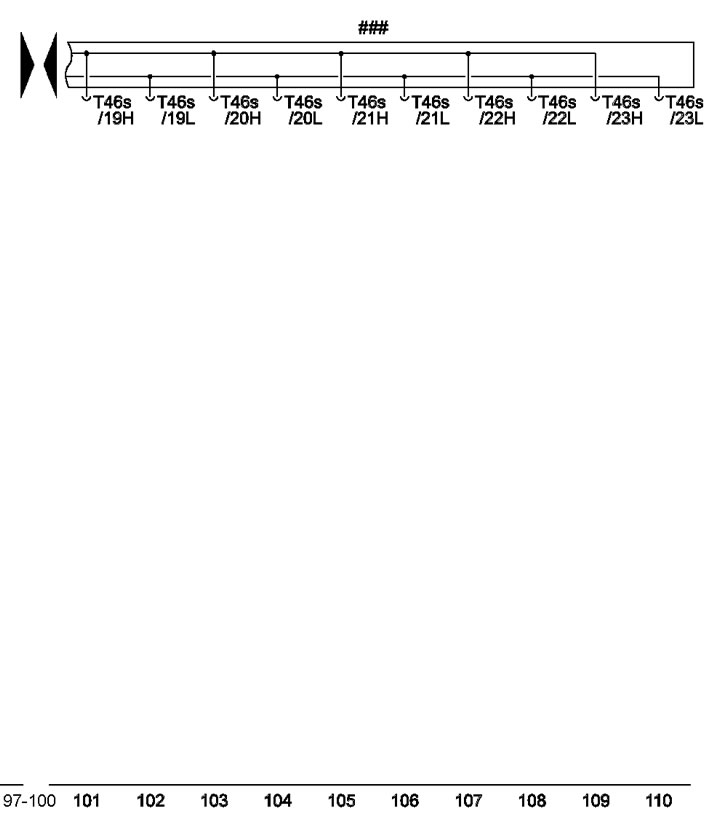

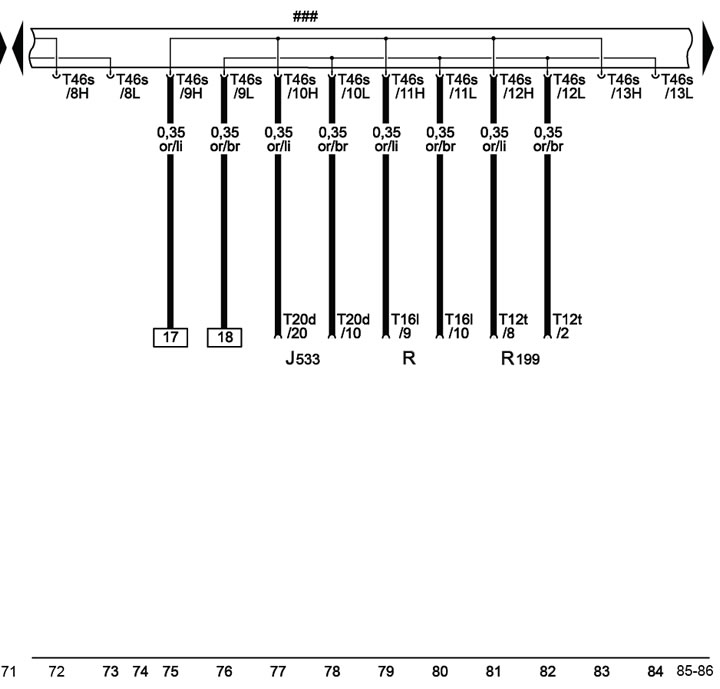

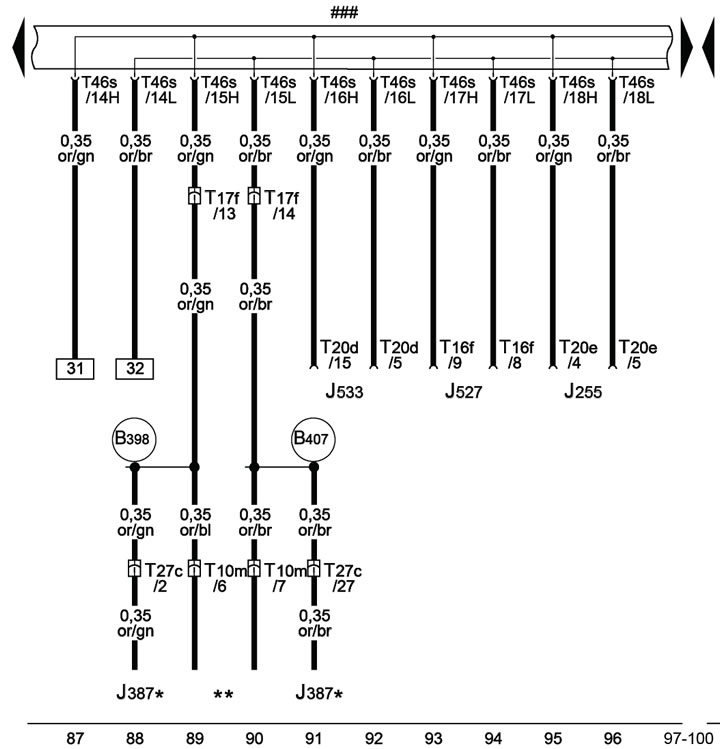

# # # Brązowa wtyczka rozruchowa, strona pasażera z przodu
*Zobacz schemat systemów komfortu
**Zobacz schemat regulacji siedziska

13-8 Brązowy Wtyk Rozruchowy, Przednia Strona Pasażera
# # # Brązowa wtyczka rozruchowa, strona pasażera z przodu
