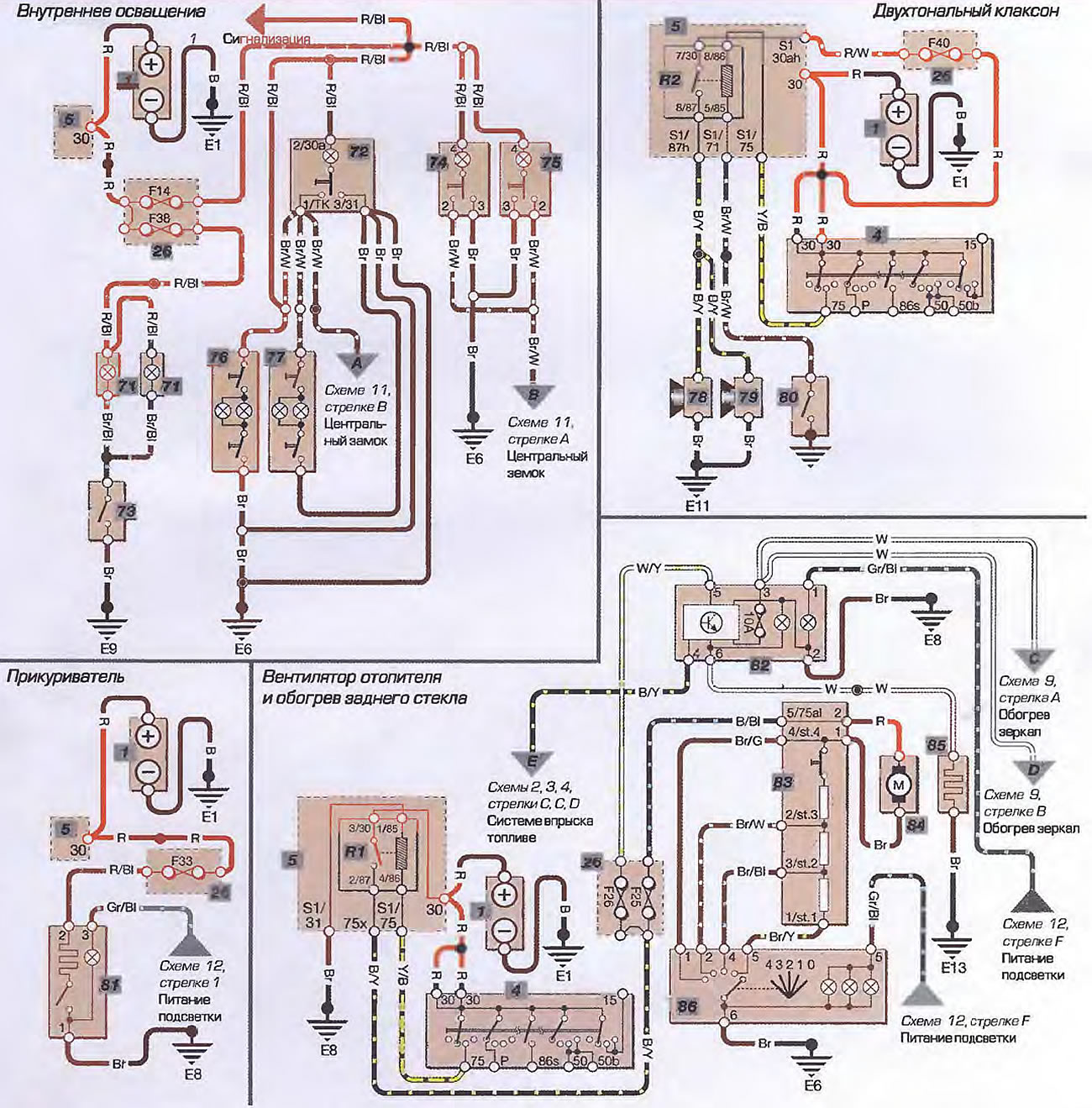

Oświetlenie wnętrza, dwugłosowy klakson, wentylator nagrzewnicy i podgrzewana tylna szyba, zapalniczka
Klucz do schematu
- 1 - Akumulator
- 4 - Wyłącznik zapłonu
- 5 - Schemat centralny
- R1 - Przekaźnik kontaktowy "X"
- R2 - Dwutonowy przekaźnik klaksonu
- 26 - Skrzynka bezpieczników
- 71 - Światła bagażnika
- 72 - Przełącznik świateł bagażnika
- 74 - Lewa tylna pompa czytająca
- 75 - Prawa tylna lampka do czytania
- 76 - Podświetlane lusterko kierowcy
- 77 - Podświetlane lusterko pasażera
- 78 - Wysokotonowy klakson
- 79 - Niski ton klaksonu
- 80 - Przycisk klaksonu
- 81 - Zapalniczka
- 82 - Przełącznik podgrzewanego lusterka wstecznego
- 83 - Rezystor szeregowy z bezpiecznikiem wentylatora nagrzewnicy
- 84 - Wentylator nagrzewnicy
- 85 - Podgrzewane lusterko wsteczne
- 86 - Przełącznik wentylatora nagrzewnicy
