Akumulator, rozrusznik, alternator (Audi A4 B5)

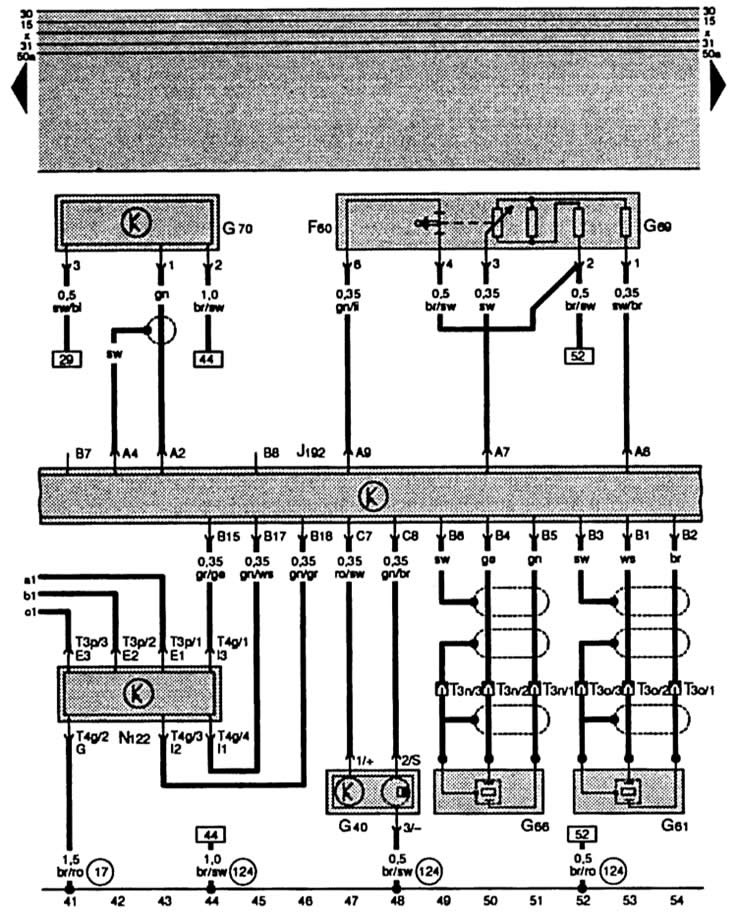

Ogólny schemat elektryczny Audi A4 z sześciocylindrowym silnikiem o pojemności skokowej 2,8 litra i mocy 128 kW.



A – bateria

B – rozrusznik

C – generator prądu przemiennego

C1 – regulator napięcia

F125 – przełącznik wielofunkcyjny

J60 – Przekaźnik automatycznej skrzyni biegów

T2ab – złącze wtykowe 2-pinowe, szare, w komorze silnika po prawej stronie

T6z – złącze wtykowe 6-pinowe, czerwone, stacja przyłączeniowa el. pudełka, pudełko nawilżające

T10v – Złącze wtykowe 10-stykowe, brązowe, stacja złącza prawa, słupek A

T10x – Złącze wtykowe 10-stykowe, niebieskie, stacja złącza prawa, słupek A

11 – punkt uziemienia w skrzynce akumulatora

81 – podłączenie do uziemienia –1-, na płycie rozdzielczej grup przewodów

114 – połączenie uziemiające, w grupie przewodów automatycznej skrzyni biegów

* – samochody z automatyczną skrzynią biegów

** – samochody z manualną skrzynią biegów
