Utasítás. A kipufogógáz-visszavezető rendszert a motorvezérlő egység vezérli az -N18- kipufogógáz-visszavezető szelepen keresztül a mechanikus kipufogógáz-visszavezető szelephez. A kipufogógáz-visszavezetés kb. 2 perc után üresjárati fordulatszámon kikapcsol. A kipufogógáz-összetétel további javítása érdekében a kipufogógáz-visszavezető rendszer hűtővel van felszerelve, amelyen keresztül a hűtőfolyadék áramlik. A kipufogógáz-visszavezetés az égéstérbe ezen a radiátoron halad keresztül. Ily módon a kipufogógáz hőmérséklete csökkenthető, ami viszont csökkenti az égéstér hőmérsékletét, és a kipufogógáz összetételének javulásához vezet.

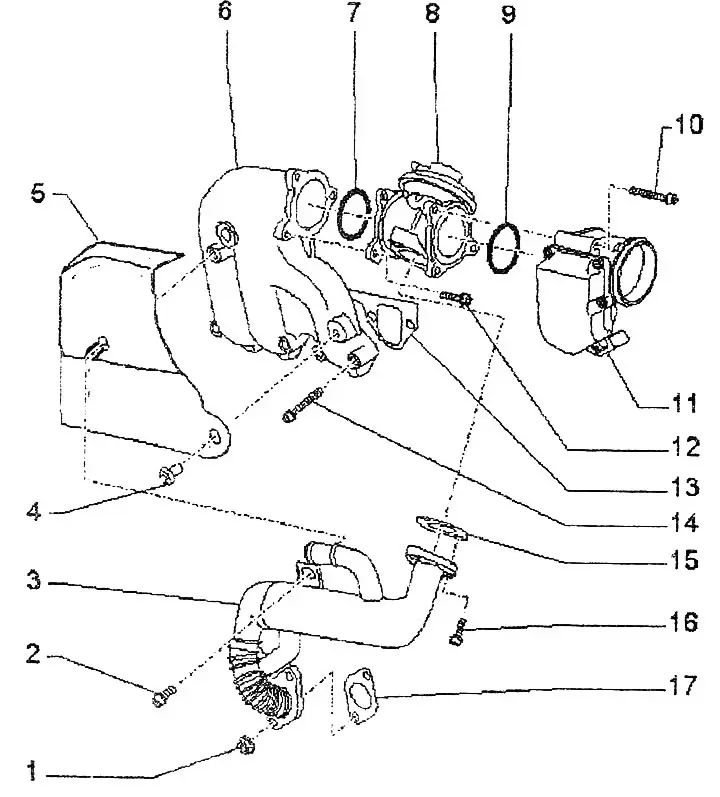

kipufogógáz-visszavezető rendszer (ATL motorok):
1. Dió. 22 Nm
2. Csavar. 20 Nm
3. Kipufogógáz-visszavezető hűtő
4. Hőpajzs rögzítő kapocs
5. Hővédő
6. Szívócső
7. O-gyűrű. Cserélje ki
8. mechanikus kipufogógáz-visszavezető szelep. Jelölje be
9. O-gyűrű. Cserélje ki
10. Csavar. 10 Nm
11. Szívócső csatlakozás szívócsonk csappantyús motorral -VI57-
12. Csavar. 10 Nm
13. Szívócső fektetés. Cserélje ki. Beépítési helyzet: a kereszttartó felfelé néz
14. Csavar. 22 Nm
15. Tömítés. Cserélje ki
16. Csavar. 22 Nm
17. Tömítés. Cserélje ki
