Utasítás. A kipufogógáz-visszavezető rendszert a motorvezérlő egység vezérli az -N18- kipufogógáz-visszavezető szelepen keresztül a mechanikus kipufogógáz-visszavezető szelephez. A kipufogógáz-visszavezetés kb. 2 perc után üresjárati fordulatszámon kikapcsol.

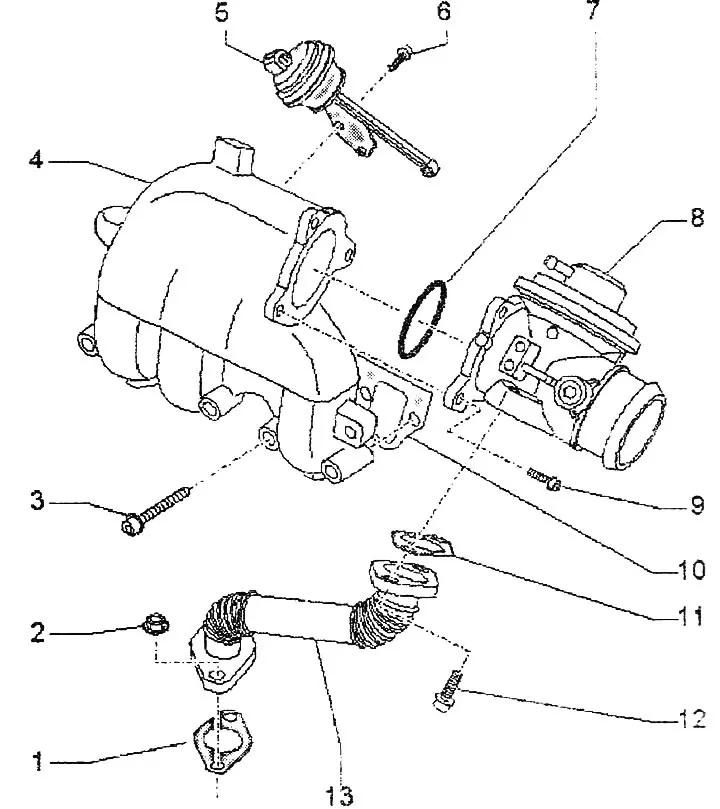

kipufogógáz-visszavezető rendszer (motorok AMF, VNS):
1. Tömítés. Cserélje ki
2. Dió. 22 Nm.
3. Csavar. 22 Nm
4. Szívócső
5. Erőteljesítményű vákuum pneumatikus elem a szívócső csappantyújában
6. Csavar. 8 Nm
7. O-gyűrű. Cserélje ki
8. Mechanikus EGR szelep szívócsatorna csappantyúval. Jelölje be
9. Csavar. 10 Nm
10. Szívócső fektetés. Cserélje ki. Beépítési helyzet: a kereszttartó felfelé néz
11. Tömítés. Cserélje ki
12. Csavar. 22 Nm
13. Csatlakozócső a kipufogógáz-visszavezetéshez, beszereléskor először lazán húzza meg, majd végül csavarja be a csavarkötéseket
