Uklanjanje
1. Odvijte vijke i matice (strelice na priloženoj ilustraciji) skinite poklopac motora.
2. Uklonite desni gornji poklopac motora, ako je potrebno.
3. Odvojite elektromagnetski ventil spremnika ispušnih plinova (1) na zračnom kanalu i stavite ga sa strane.
4. Odvijte vijke (strelice) i uklonite zračni kanal (2).
Benzinski motori 2.4 i 3.0 l
1. Uklonite desni poklopac motora (1) prema gore u odjeljku motora.
2. Uklonite stražnji poklopac motora prema gore u smjeru strelice.
3. Skinite prednji poklopac motora prema gore u smjeru strelice na priloženoj slici.
4. Ako je potrebno, odvojite i uklonite bočni gornji poklopac odjeljka motora.
Dizel motor 1.9 l
1. Skinite pokazivač razine ulja s cijevi za vođenje.
2. Uklonite poklopce (strelice na priloženoj ilustraciji) i odvrnite matice koje leže ispod njih.
3. Podignite poklopac motora i zatim uklonite prigušivač buke koji se nalazi ispod njega.
4. Umetnite pokazivač razine ulja u vodeću cijev.
Dizel motor 2,5 l
1. Podignite poklopac motora iz držača.
Montaža
Instalacija se izvodi obrnutim redoslijedom od uklanjanja.
Donja zaštita prostora motora
Uklanjanje
Operacija podizanja i postavljanja vozila na postolje povezana je s opasnošću! Stoga, prije izvođenja operacije, pročitajte odjeljak Dizanje i vuča.
1. Podignite i poduprite prednji dio vozila.
2. Uklonite vijke (1). Za postavljanje prednje ploče u servisni položaj potrebno je ukloniti samo tri prednja vijka, pogledajte odjeljak Postavljanje prednje ploče u položaj za održavanje i prateću ilustraciju.
3. Uklonite vijke (2) i uklonite prednji poklopac motora s donje strane.
4. Ovisno o motoru, odvrnite vijke (3) i uklonite stražnji poklopac motora s donje strane.
Montaža
1. Montaža se izvodi obrnutim redoslijedom od uklanjanja.
2. Spustite automobil na kotače.
Nosila

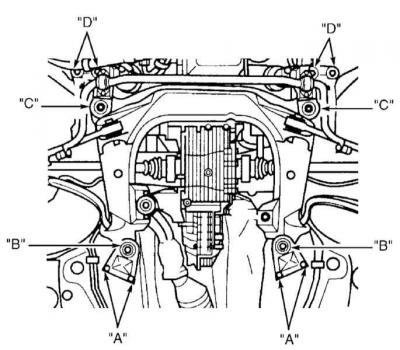

Vijci za pričvršćivanje podokvira.
