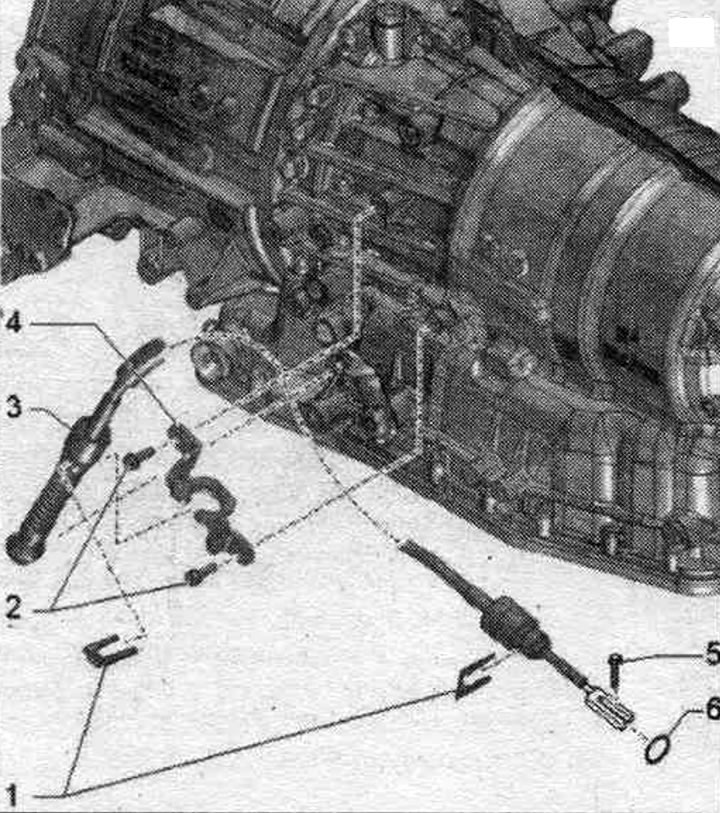

Трос рычага селектара
1. Стопарны заціск троса селектара АКП: замяніць.
2. Ніт: 8 Нм, 2 штукі.
3. Трос селектара АКП: не згінаць і не перагінаць; пры пашкоджанай гумовай утулцы замяніць трос селектара АКП; перад усталёўкай злёгку вышмараваць шаравой падпятнік полікарбаміднай змазкай -G 052142 А2-; усталяваць гумовую абшэўку са боку КП без перакосаў.
4. Упор троса.
5. Вінт: 13 Нм; для рэгулявання троса селектара АКП; мацаванне на функцыянальным блоку механізму пераключэння перадач.
6. Ушчыльн. кольца: замяніць.
7. Рычаг вала пераключэння.
Дэмантаж

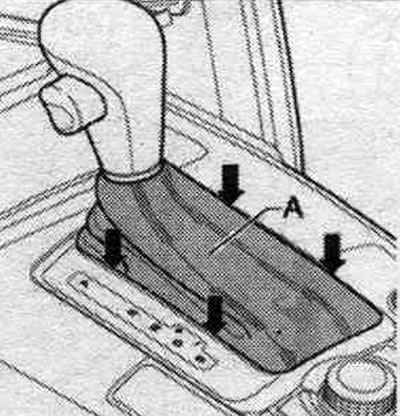

Пацягнуць рычаг стаяначнага тормазу, каб уключыць эл. механ. стаяначны тормаз. Пераключыць селектар АКП у становішча D. Адціснуць асцярожна рамку-трымальнік абшэўкі селектара АКП "1" з дапамогай кліну "3409" з цэнтральнай кансолі "стрэлкі" і адагнуць уверх.

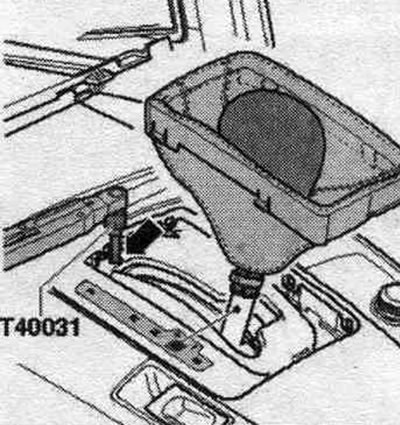

Праз адтуліну "стрэлка" у механізме пераключэння перадач пры дапамозе тарцовай асадкі "Т40031" на 1 абарачэнне прыслабіць ніт троса селектара АКП. Заціскны ніт толькі прыслабіць - не выкручваць. Доступ да заціскных нітаў вольны толькі ў становішчы "D". З саслабленым заціскным нітам селектар АКП павінен заставацца ў становішчы "D". Зняць левы доп. глушыцель.

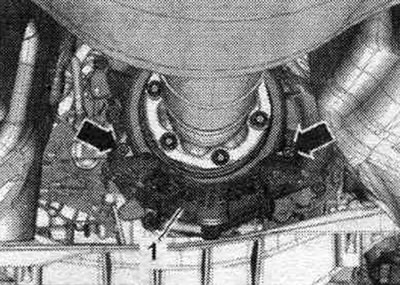

Вывярнуць балты "стрэлкі" і зняць цеплаахоўны экран "1" карданнага вала.

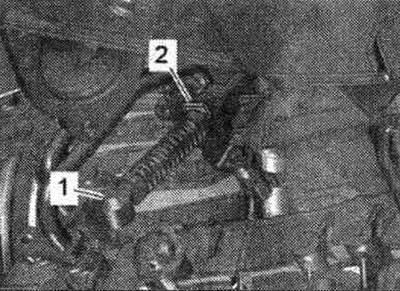

Адціснуць шаравой подпятник 1 троса селектара КПП рычагом 80-200 ад рычага вала пераключэння. Зняць фіксавальную клямар "2" і адлучыць трос селектара АКП ад КП.

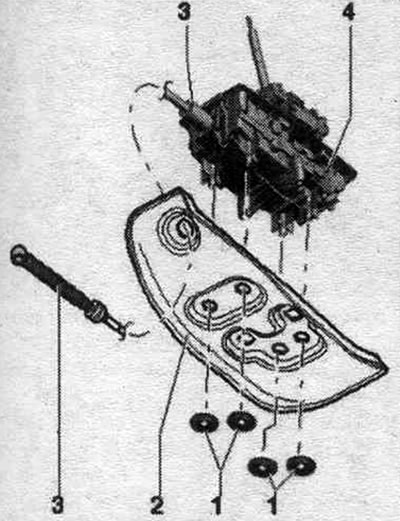

Зняць 4 стопарныя шайбы "1". Замяніць стопарныя шайбы. Зняць шумаізаляцыйны экран "2" і ссунуць яго наперад.

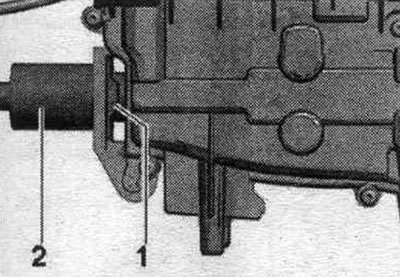

Зняць стопорный заціск "1" узбоч троса селектара АКП. Выняць трос селектара 2 з механізму пераключэння перадач.
Мантаж

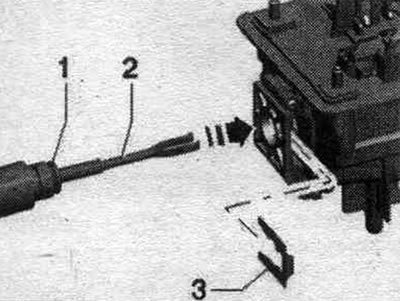

Ўстаноўка ў зваротным парадку. Замяніць ушчыльн. кольца троса селектара АКП. Перад мантажом злёгку вышмараваць пятлю і шаравой падпятнік троса селектара АКП полікарбаміднай змазкай -G 052142 А2-. Шумаізаляцыйны экран "2" усталяваць праз адтуліну на трос селектара "3". Уставіць ушчыльн. кольца "1" троса селектара АКП. Увесці трос селектара АКП "2" у функцыянальны блок механізму пераключэння перадач "стрэлка". Замацаваць трос селектара перадач "2" стопарным заціскам "3".

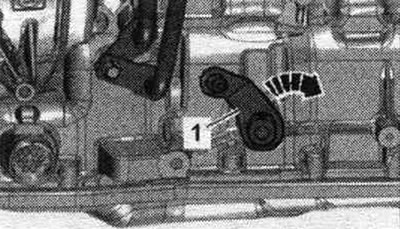

Мантажнае становішча: выгнуты бок стопарнага заціску "1" звернуты да рычага пераключэння перадач. Замацаваць шумаізаляцыйны экран "2" 4 новымі стопарнымі нітамі "1". Рычаг вала пераключэння "1" на КП ссунуць да канца назад "стрэлка", каб зафіксаваць механізм блакавання ўключэння перадачы. Калі механізм блакавання ўключэння перадачы зафіксаваны, то абодва зав. колы забараняецца паварочваць адначасова ў адным кірунку. Націснуць наперад рычаг вала пераключэння 3 фіксатарамі, каб КП знаходзілася ў становішчы "D".
Пераканацца ў тым, што селектар АКП у а/м таксама знаходзіцца ў становішчы "D".
У гэтым становішчы асцярожна насадзіць шаравой подпятник троса селектара "1" на рычаг вала пераключэння. Пры націску не дэфармаваць рычаг вала пераключэння (пры неабходнасці ўтрымліваць яго), бо ў гэтым выпадку становіцца немагчымай дакладнае рэгуляванне перамыкача. Зафіксаваць трос селектара АКП стопарным заціскам "2". Праверыць і адрэгуляваць трос селектара. Праверка прывада пераключэння перадач.
