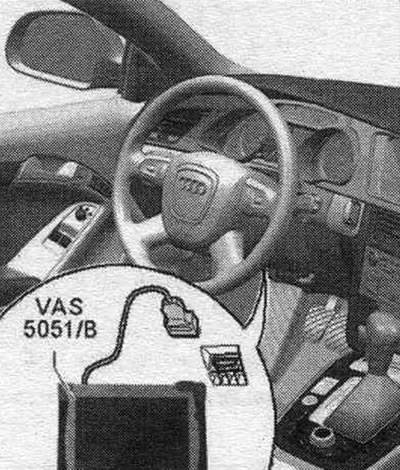

Дыягнастычны раздым
Знаходзіцца ў прасторы для ног вадзіцеля.

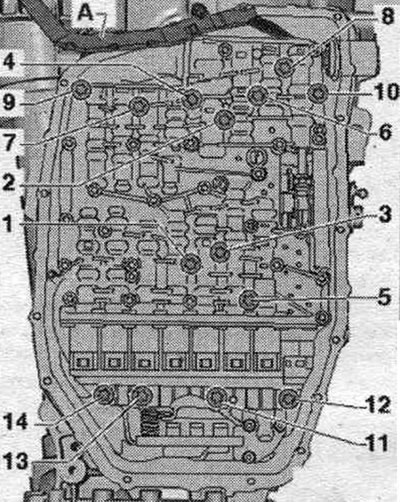

Mechatronik, блок кіравання АКП "J217", мультыфункцыянальны перамыкач "F125", датчык частаты кручэння ўваходнага вала "G182" і датчык частаты кручэння выходнага вала "G195"
Mechatronik замацаваны на ніжняй частцы картэра КП і зачынены алейным паддонам КП. Mechatronik аб'ядноўвае гідраўлічны і электронны блокі кіравання, датчыкі, а таксама выканаўчыя элементы ў пэўную адзіную сіст.. Сюды адносяцца: Блок кіравання АКП "J217". Мультыфункцыянальны перамыкач "F125". Датчык колькасці абарачэнняў на ўваходным вале рэдуктара "G182". Датчык частаты кручэння выходнага вала КП "G195". Замене падлягае толькі ўся сістэма "Mechatronik" у зборы.

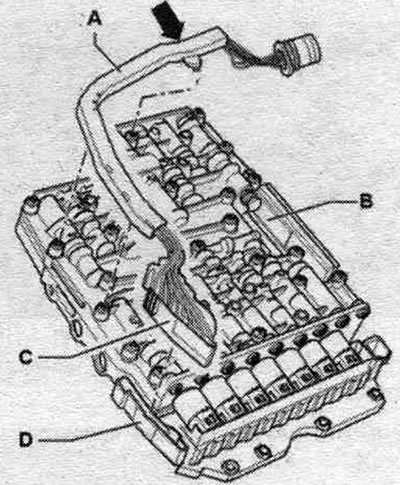

Паляць праводкі ў КП
Паляць праводкі "А" са штэкерным раздымам "З" замацаваны на Mechatronik "У".

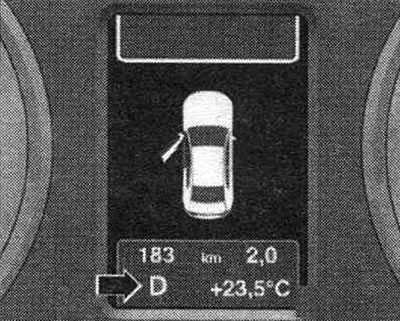

Індыкатар становішча селектара КПП "Y6"
Індыкатар становішча селектара АКП "Y6" інтэграваны ў камбінацыю прыбораў. Пры няспраўнасці паказальніка становішча селектара АКП неабходна замяніць камбінацыю прыбораў.

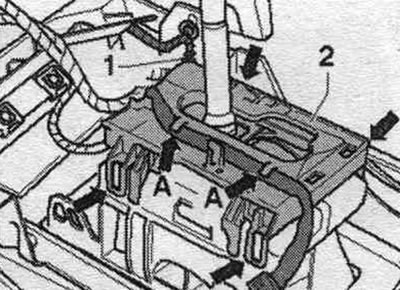

Блок кіравання датчыкаў селектара АКП "J587" і перамыкач Tiptronic "F189"
Блок кіравання датчыкаў селектара АКП "J587" і перамыкач Tiptronic "F189" як адзіны блок "2" зафіксаваны заціскамі "стрэлкі" на функцыянальным блоку механізму пераключэння перадач.

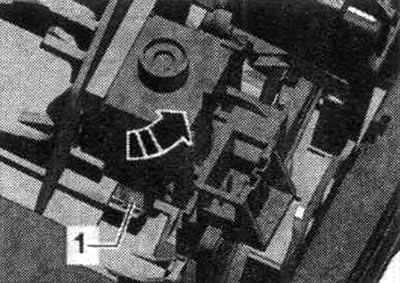

Магніт блакіроўкі селектара АКПП "N110"
Магніт блакавання селектара АКПП "N110" "Паз. 1" зафіксаваны заціскамі на механізме пераключэння перадач.

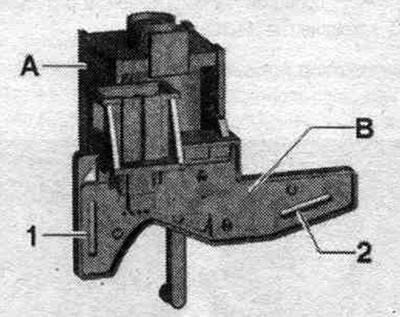

Выключальнік становішча Р селектара "F305"
Месца ўсталёўкі: які складаецца з 2 герконаў "1" і "2" выключальнік становішча Р селектара "F305" усталяваны на плаце "У" магніта блакавання селектара АКП "N110" "А". Выключальнік становішча Р селектара "F305" можна замяніць толькі разам з электрамагнітам блакавання селектара АКП "N110".
Выключальнік Kickdown "F8"

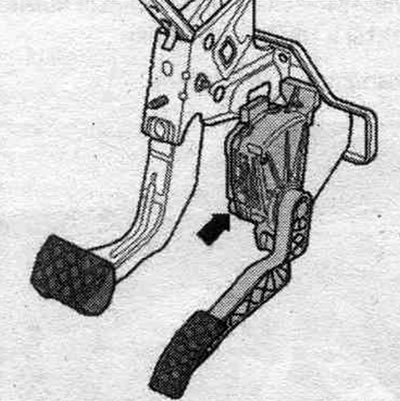

У блоку кіравання рухавіка захоўваецца вызначанае значэнне датчыка становішча педалі газу "G79" і датчыка 2 становішчы педалі газу "G185".
Датчыкі становішча педалі газу інтэграваныя ў модуль педалі газу "стрэлка". Пры няспраўнасці аднаго датчыка становішча педалі газу неабходна замяніць модуль педалі газу.

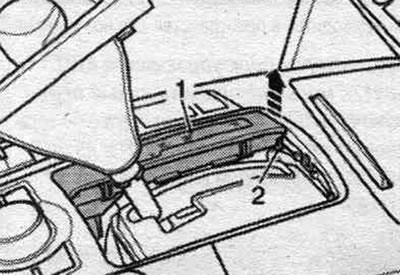

Панэль індыкацыі становішча селектара АКПП "Y26"
Панэль індыкацыі становішча селектара АКПП Y26 Паз. 1 зафіксаваная заціскамі ў цэнтральнай кансолі.
