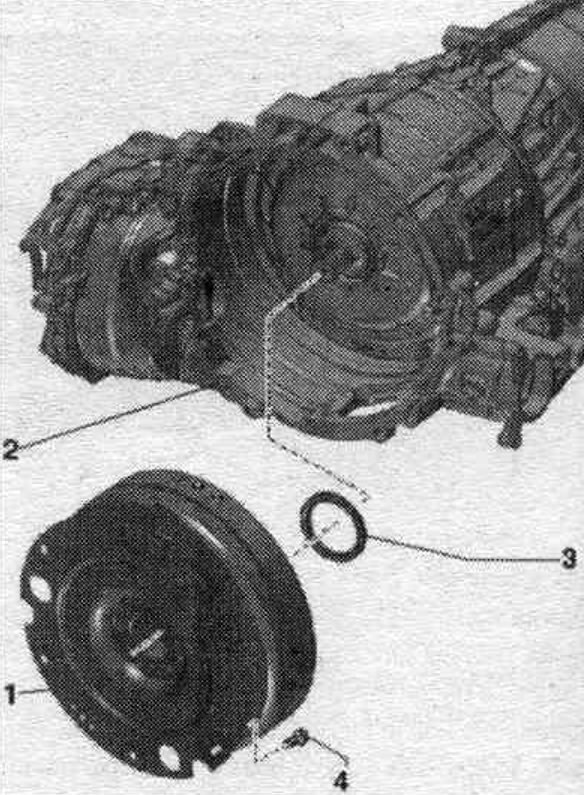

Гідратарнсфарматар
1. Гідратарнсфарматар.
2. Картэр КП.
3. Ушчыльненне вала.
4. Болт: замяніць; 3 шт. для 4-цыл. рухавікоў; 6 шт. для 6-цыл. рухавікоў.

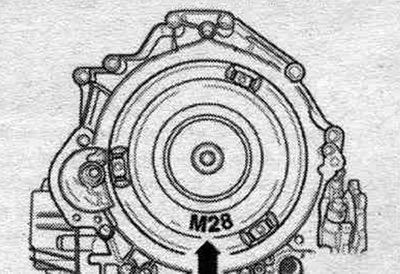

Маркіроўка гідратарнсфарматара
Існуе некалькі тыпаў гідратарнсфарматараў. Яны маркіруюцца пры дапамозе літарных абазначэнняў "стрэлка".
Зняцце

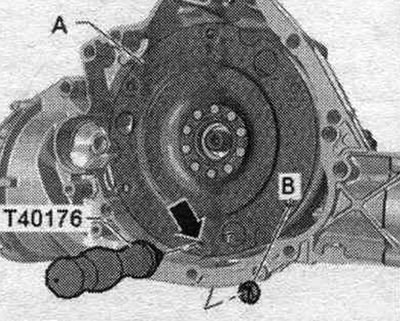

Зняць левую паўвось з фланцам. Замацаваць здымнік "Т40176" на гідратарнсфарматары "А" гайкай "В".

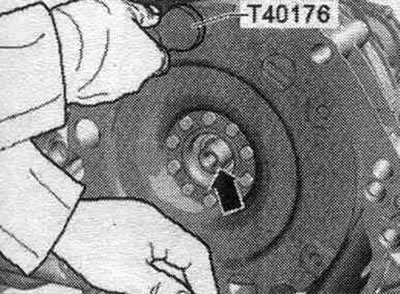

Павярнуць здымнік "Т40176" уверх. У пазбяганне перакульвання гідратарнсфарматара варта ўтрымліваць за гідратарнсфарматар знізу, як паказана на малюнку. "Стрэлку" не ўлічваць. Зняць гідратарнсфарматар без перакосу з уваходнага вала "стрэлка". Асцярожна пакласці гідратарнсфарматар, напрыклад, на варштат.
Ўстаноўка

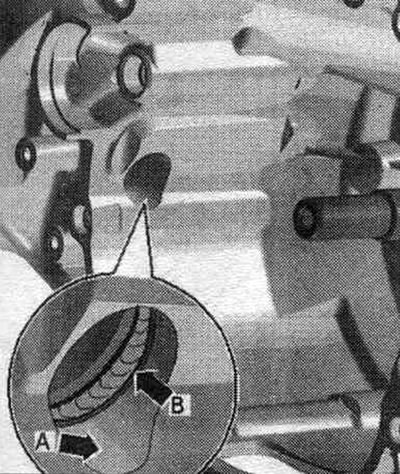

Ўстаноўка ў зваротным парадку. Старанна ачысціць картэр гідратарнсфарматара ў зоне доступу дыферэнцыяла "стрэлка А" і ўшчыльненне вала "стрэлка Ў". Пры пашкоджанні кольца ўшчыльнення вала паміж дыферэнцыялам м картэрам КП "стрэлка Ў" замяніць яго. Напалову запоўніць прастору паміж працоўнымі беражкамі ўшчыльняючай змазкай -G 052128 А1-.

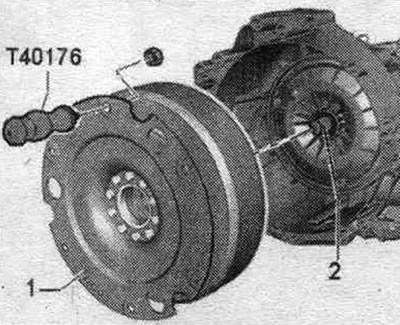

Пачысціць зубчастае зачапленне ўваходнага вала "2" і зубчастае зачапленне гідратарнсфарматара, выдаліць карозію і вырабіць на зачапленне вельмі тонкі пласт кансістэнтнай змазкі для зубчастага зачаплення дыскаў счаплення -G 000100-. Абавязкова выдаліць залішнюю змазку.
Асцярожна без перакошвання насадзіць гідратарнсфарматар з дапамогай здымніка "Т40176" на ўваходны вал "стрэлка". Адкруціць здымнік "Т40176" ад гідратарнсфарматара "А". Выкруціць гайку "У". Устанавіць левы вал з фланцам.
