Фланец і махавік

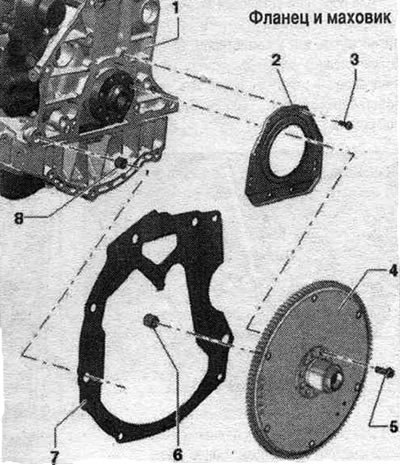

1. Блок цыліндраў. 2. Ушчыльняльны фланец з манжэтным ушчыльненнем: замяняць толькі ў камплекце; працоўны беражок сальніка не змазваць; для ўсталёўкі выкарыстоўваць апорную ўтулку; перад усталёўкай выдаліць рэшткі алею з шатун шыйкі коленвала чыстым рыззём. 3. Болт. 4. Кіраваны дыск: для паслаблення крапежных нітаў зафіксаваць пасродкам 3067. 5. Ніт: 60 Нм + 90°; замяніць. 6. Ігольчасты падшыпнік. 7. Прамежкавы шчыток: павінен усталёўвацца на ўсталявальныя ўтулкі; не пашкодзіць/згінаць пры мантажных працах; падвешваецца да фланца. 8. Установачная ўтулка.
Ушчыльняльны фланец з боку КП паслядоў, зацяжкі

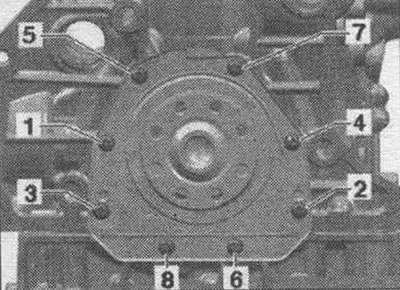

Зацягнуць балты "ад 1 да 8" у паказанай на малюнку паслядоў..
1. Укруціць балты ад рукі; 2. Зацягнуць балты момантам 9 Нм.
Зняцце і ўстаноўка вядзёнага дыска

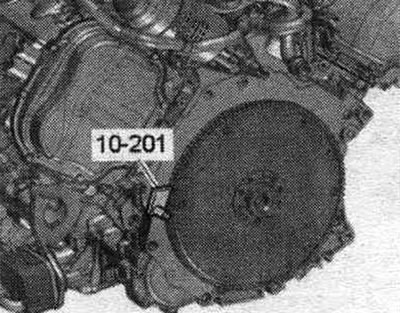

КП знята. Выкарыстоўваць кантрапору "10-201" для адкручвання нітаў.
Небяспека пашкоджання вонкавай паверхні фланца падшыпніка на вядзёным дыску. Для паслаблення і зацяжкі нітаў мацавання вядзёнай кружэлкі выкарыстоўваць ключ з унутраным шматграннікам (даўжыня дзяржальні ключа не меней 40 мм). Вывярнуць балты, зняць вядзёную кружэлку і які задае ротар.
Ўстаноўка
Ўстаноўка ў зваротным парадку. Замяніць балты вядзёнага дыска. У вядзёным дыску а/м з МКП усталяваны ігольчасты падшыпнік. Перад усталёўкай дыска пераканацца ў тым, што ігольчасты падшыпнік ужо ўсталяваны. Пры ўсталёўцы кіраванага дыска звярнуць увагу на ўсталявальны штыфт. Для замацавання нітаў пераставіць кантрапору "10-201".
Запрасоўка і выпрасоўка ігольчастага падшыпніка з вядзёнага дыска, з МКП

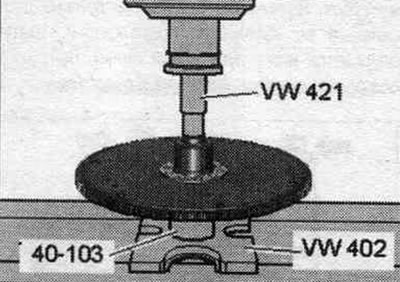

КП знята. Зняць вядзёную кружэлку. Для выпрасоўкі і запрэсоўкі вядзёнага дыска варта падкласці падстаўку "40-103". Выпрэсаваць ігольчасты падшыпнік апраўкай "VW 421" і прэсам. Больш тонкі дыяметр апраўкі "VW 421" звернуты да вядзёнай кружэлкі.

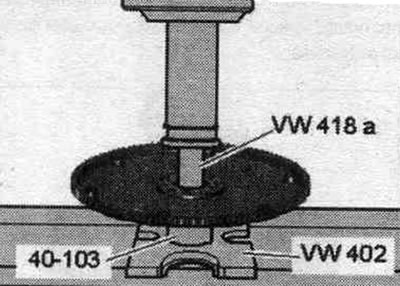

Асцярожна запрасаваць ігольчасты падшыпнік апраўкай "VW 418 А" і прэсам да ўпора. Мантажнае становішча: зачыненым бокам ігольчастага падшыпніка да рухавіка. Усталяваць вядзёны дыск.
