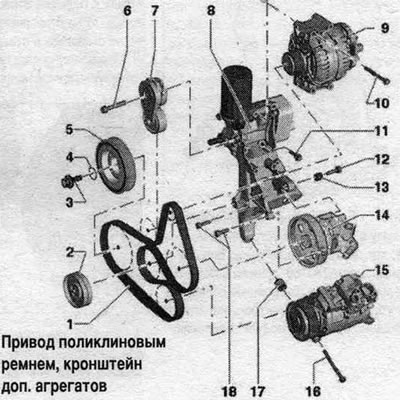

Прывад поліклінавым рамянём, кранштэйны доп. агрэгатаў
1. Поліклінавы рамень: праверка на адсутнасць зносу, не перагінаць; пры ўсталёўцы сачыць за правільным становішчам на шківах.
2. Прамежкавы ролік; 20 Нм.
3. Болт: замяніць; вышмараваць алеем ушчыльн. кольца; 150 Нм + даварот на 90°; для адкручвання і зацяжкі выкарыстоўваць кантрапору "Т10355". Для таго каб не рэгуляваць фазы ГРМ, не пракручваць коленвал пры знятым ніце.
4. Ушчыльн. кольца: не з'яўляецца запчасткай, у аб'ёме пастаўкі ніта.
5. Дэмпфер крутильных ваганняў: са шківам поликлинового рамяня. Каб не змяняць фазы ГРМ, пры знятым дэмпферы не пракручваць коленвал са становішча "ВМТ".
6. Болт: 40 Нм.
7. Нацягвальнік паліклінавага рамяня: для разгрузкі паліклінавага рамяня адвесці пры дапамозе ключа; замацаваць пры дапамозе фіксатара "Т40098".
8. Трымальнік дад. агрэгатаў: з алейным фільтрам і алейным радыятарам.
9. Генератар.
10-12. Болт.
13. Утулка.
14. Лопастная помпа.
15. Кампрэсар кандыцыянера: магістралі холадагенту не адкручваць/адлучаць.
16. Болт.
17. Установачная ўтулка кампрэсара.
18. Болт.
Паслядоўнасць зацяжкі нітаў трымальніка дапаможаць. агрэгатаў

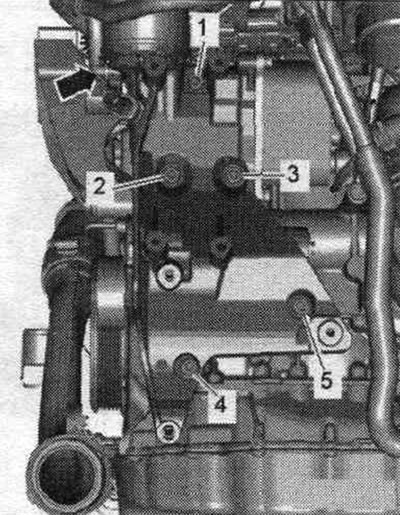

Устанавіць трымальнік доп. агрэгатаў і ўкруціць спачатку ніт "4", Зацягнуць ніты ў паслядоў. "1...5" у 3 этапы наступным чынам.
1. Высілкам рукі зацягнуць балты; 2. Зацягнуць балты момантам 20 Нм; 3. Дакруціць балты на 90°.
Ход паліклінавага рамяня

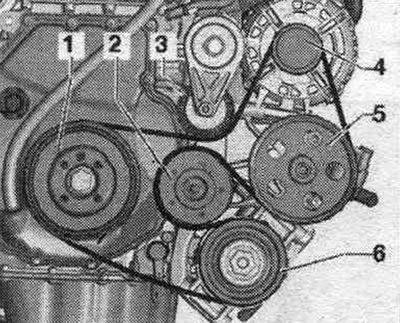

1. Дэмпфер крутильных ваганняў; 2. Прамежкавы ролік; 3. Нацяжны элемент паліклінавага рамяня; 4. Генератар; 5. Лопастная помпа; 6. Кампрэсар кандыцыянера.
Зняцце

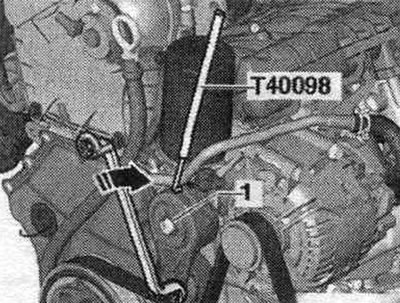

Для зваротнай усталёўкі поликлинового рамяня перад яго здыманнем адзначыць кірунак кручэння мелам або фламастэрам. Для паслаблення поликлинового рамяня павярнуць нацягвальнік у "кірунку стрэлкі". Замацаваць нацяжную прыладу фіксатарам "Т40098". Зняць поліклінавай рамень.
Ўстаноўка
Ўстаноўка ў зваротным парадку. Перад усталёўкай поликлинового рамяня неабходна ўсталяваць генератар і кампрэсар. Усталяваць поликлиновой рамень, як паказана на малюнку. Правярнуць нацяжную прыладу ў "кірунку стрэлкі" і выняць фіксатар "Т40098". Прыслабіць нацягвальнік. Праверыць правільнасць усталёўкі поликлинового рамяня. Запусціць рухавік і праверыць правільнасць ходу паліклінавага рамяня.
Зняцце і ўстаноўка трымальніка дад. агрэгатаў

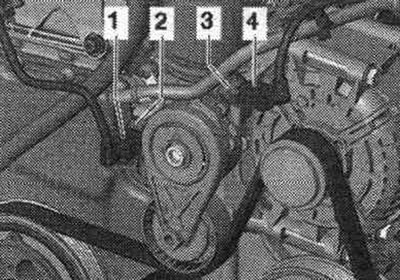

Зліць ОЖ. Для паслаблення поликлинового рамяня павярнуць нацягвальнік у "кірунку стрэлкі". Замацаваць нацяжную прыладу фіксатарам "Т40098". Зняць поліклінавай рамень. Адкруціць ніт "1" і зняць нацягвальнік поликлинового рамяня з трымальніка доп. агрэгатаў. Падкласці рыззё пад трымальнік дапаможаць. агрэгатаў, каб сабраць вынікае алей. Адлучыць раздымы "1 і 4" ад датчыка ціску алею "F22" і датчыка ціску алею для паніжанага ціску "F378".

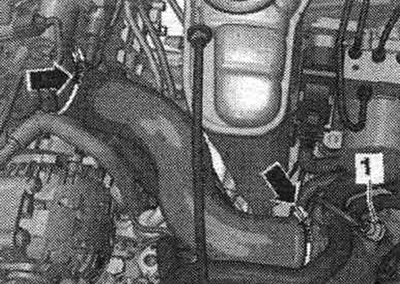

Прыслабіць заціскі для шланга "стрэлкі" і выняць паветраводны шланг. Зняць генератар.

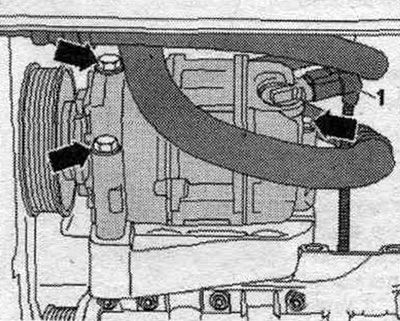

Раз'яднаць штэкернае злучэнне "1" электрамагнітнай муфты на кампрэсары. Выкруціць балты "стрэлкі" кампрэсара.

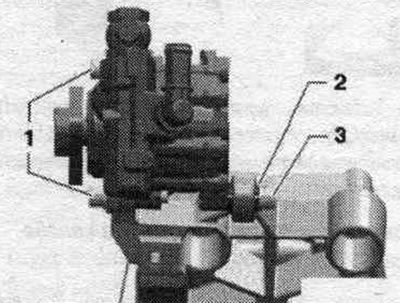

Падвязаць зверху кампрэсар з падлучанымі шлангамі холадагенту да ланжэрана. Гідраўлічныя лініі помпы агульнага г/к застаюцца падлучанымі. Выкруціць ніты "1" праз рамянны шкіў спераду, ніт "2" - ззаду. На малюнку намаляваны помпа агульнага г/у без рамяннога шківа і без гідраўлічных ліній. Абкласці помпу г/к з падлучанымі гідраў. лініямі на ланжэрон.

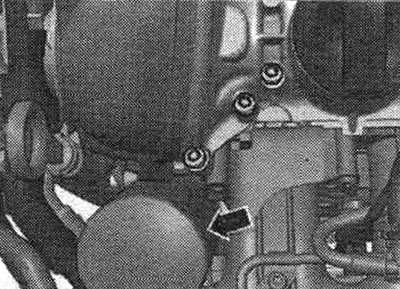

Прыслабіць алейны фільтр "стрэлка" з дапамогай ключа "3417" і зняць.

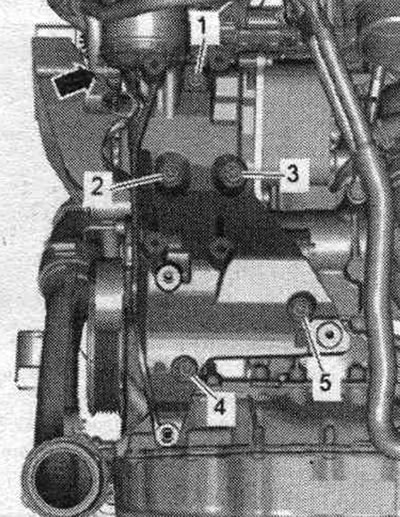

Адкруціць ніт "стрэлка" накіроўвалай трубкі алейнага маца. Выкруціць ніты "1...5" і зняць трымальнік доп. агрэгатаў з корпуса помпы ОЖ.
Ўстаноўка

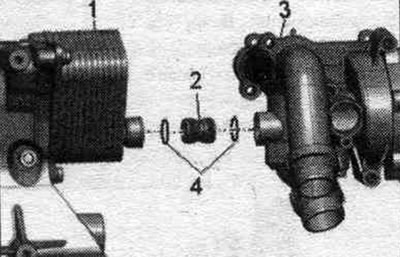

Ўстаноўка ў зваротным парадку. Замяніць балты, якія зацягваліся з даваротам. Замяніць пракладкі і ўшчыльн. кольцы круглага перасеку. Намачыць ушчыльн. кольцы круглага перасеку "4" канцэнтратам. Уставіць злучальны патрубак "2" у корпус "3" помпы ОЖ. Насунуць кранштэйны дапаможаць. агрэгатаў "1" на злучальны патрубак, уставіць ніты і зацягнуць.
Устанавіць лопасцевай помпа. Усталяваць кампрэсар. Усталяваць генератар. Усталяваць поликлиновой рамень. Заліць ОЖ. Праверыць узровень алею.
Зняцце і ўстаноўка дэмпфера ваганняў

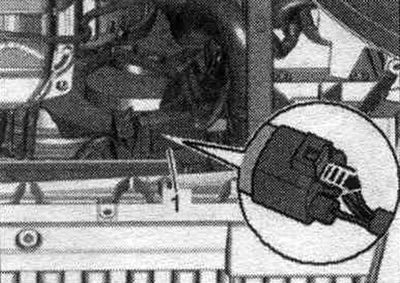

Зняць перадпакой шумаізаляцыю. Выняць штэкернае злучэнне "1" вентылятара радыятара з мацавання, для гэтага ссунуць фіксатар назад "стрэлка" і адціснуць стопар уніз. Вызваліць звязак правадоў блока кіравання вентылятара радыятара.

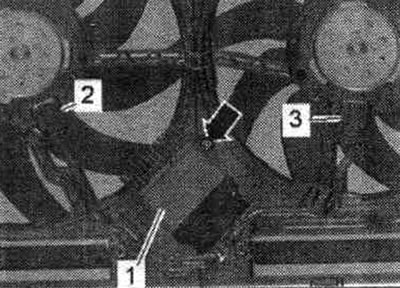

Адлучыць штэкерныя злучэнні "2" і "3". Выкруціць ніт "стрэлка" і зняць блок кіравання "1" вентылятара радыятара.

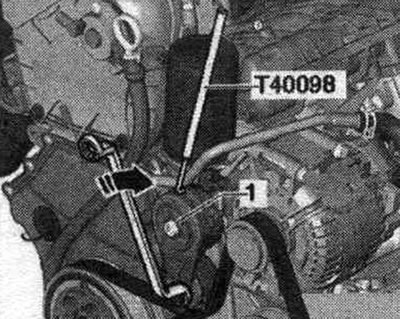

Для паслаблення поликлинового рамяня павярнуць нацягвальнік у "кірунку стрэлкі". Замацаваць нацяжную прыладу фіксатарам "Т40098". Зняць рамень са шківа паліклінавага рамяня дэмпфера.

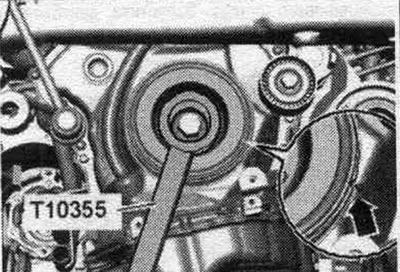

Правярнуць дэмпфер крутильных ваганняў з апорай "Т10355" у становішча "ВМТ" "стрэлка". Насяканне на дэмпферы ваганняў павінна размяшчацца насупраць стрелочной пазнакі на ніжнім вечку ланцужных прывадаў. Выкруціць ніт дэмпфера пры дапамозе кантрапоры "Т10355". Каб не змяняць фазы ГРМ, пры знятым дэмпферы не пракручваць коленвал са становішча "ВМТ".
Ўстаноўка

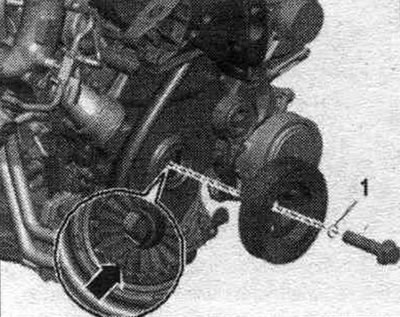

Ўстаноўка ў зваротным парадку. Замяніць ніт дэмпфера ваганняў. Замяніць ушчыльн. кольца круглага перасеку "1". Вышмараваць абзу ўшчыльнення вала алеем. Насадзіць дэмпфер ваганняў, пры гэтым улічваць контур зуб'яў "стрэлка".
Усталяваць поликлиновой рамень. Усталяваць блок кіравання вентылятара радыятара "J293".
