Больш падрабязна гл. папярэдні рухавік.
Зняць рухавік з МКП

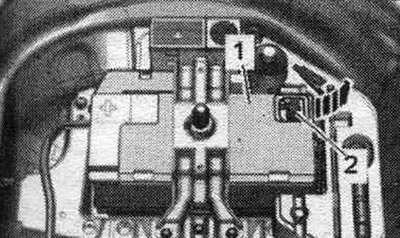

Рухавік з КПП і кранштэйнам агрэгатаў здымаецца ўніз пры ўсталяванай рамцы радыятара. Пры зваротным мантажы ўсталяваць усе біндэры на тыя месцы, дзе яны былі ўсталяваныя першапачаткова. Усталяваць перадпакоі колы ў становішча для прамалінейнага руху. Выконваць указанні пры адлучэнні клем АКБ. Выключыць запальванне. Адлучыць провад масы "2" ад вываду АКБ. Апаражніць контур кандыцыянера.

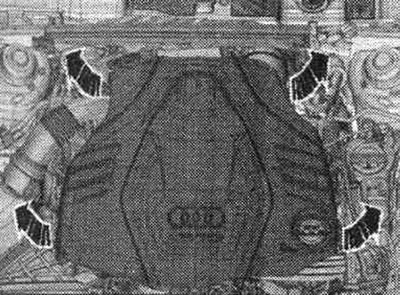

Зняць кажух рухавіка "стрэлкі".

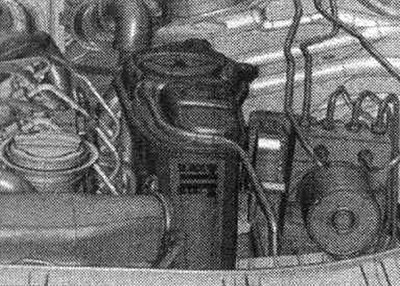

Апаражніць контур кандыцыянера. Адкрыць крышку пашыраны. бачка.

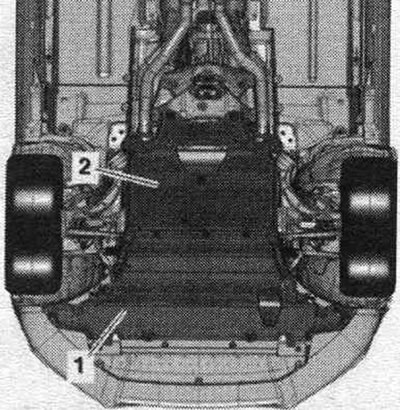

Зняць перадпакоі колы злева і справа. Зняць пярэдні правы і пярэдні левы падкрылак. Зняць шумаізаляцыйныя экраны "1" і "2".

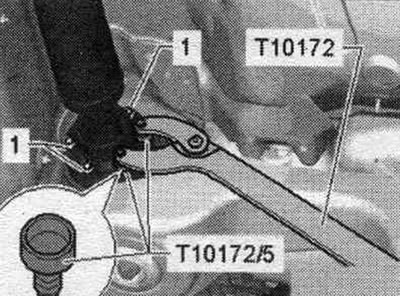

А/м з поўным прывадам: зняць карданны вал.

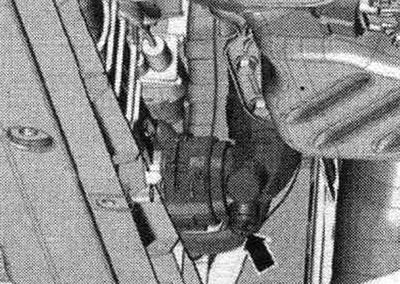

Усталяваць паддон для сэрвісных кранаў пад рухавік. Адкруціць корак "стрэлка" злучальнага патрубка і зліць ОЖ. Затым зняць злучальны штуцэр з радыятара, для гэтага расціснуць крапежны клямар 2.

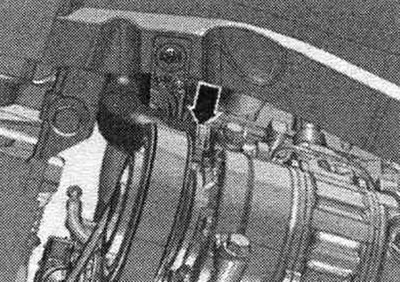

Зняць шланг ОЖ з патрубка злева знізу, прыслабіўшы шлангавы хамут "стрэлка", і зліць ОЖ.

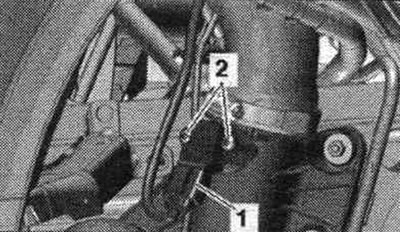

Адлучыць штэкерны раз'ём "1" датчыка ціску наддува "G31"/датчыка тэмпературы якое ўсмоктваецца паветра "G42" і вызваліць электраправод. "Паз. 2" не ўлічваць.

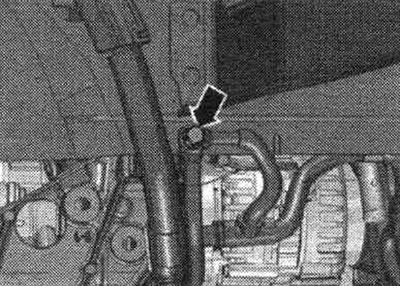

Адкруціць гайку "стрэлка" на правым ланжэроне і вызваліць кабелі масы.

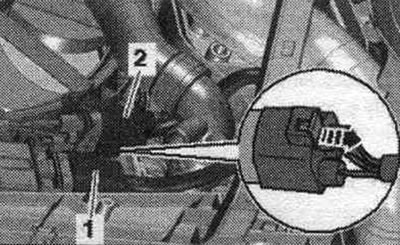

Адлучыць штэкерны раз'ём "1" і, пры наяўнасці, "2" вентылятара радыятара, для гэтага перамясціць засцерагальнік назад "стрэлка" і ўціснуць фіксатар уніз. Вызваліць электр. паляць праводкі.

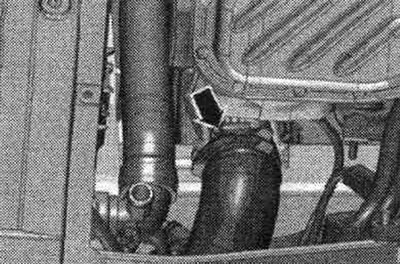

Адлучыць паветраводны шланг ад паветравода і пакласці ў баку, для гэтага прыслабіць заціск "стрэлка".

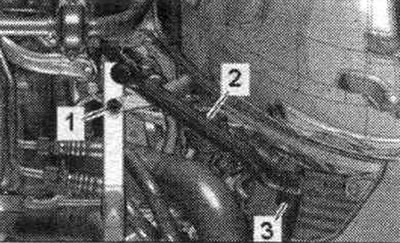

На а/м з аўтан. абагравальнікам выкруціць гайку "1", расчыніць хамут "3" і зняць выхлапную трубу "2" аўтан. абагравальніка.

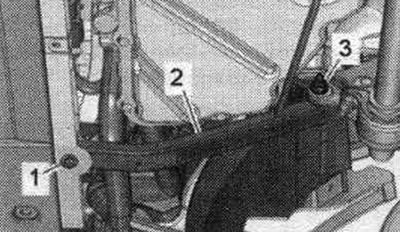

Адкруціць злева і справа ніты "1" і гайкі "3" і зняць папярочкі рамкі радыятара "2".

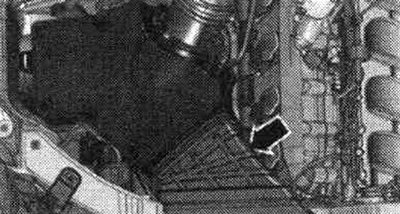

Зняць паветравод "стрэлка".

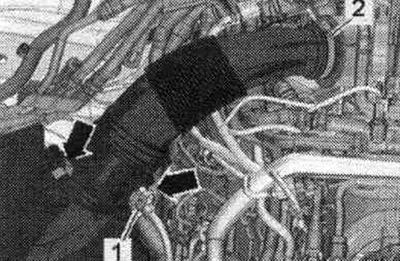

Адлучыць штэкерны раз'ём "1" расходомера паветра "G70". Зняць паветраводны шланг з расходамерам паветра "G70", для гэтага расціснуць шлангавы хамут "2" і прыслабіць фіксатары "стрэлкі".

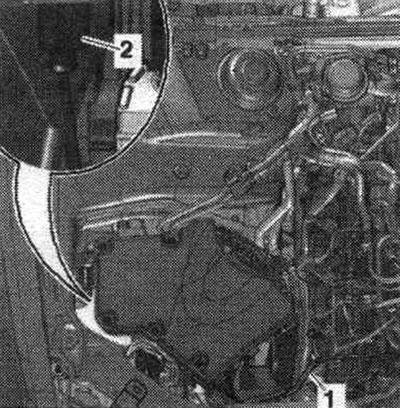

Адлучыць вакуумную магістраль "1". Зняць корпус возд. фільтра, адлучыць на адваротным баку штэкерны раз'ём "2" клапана перепускной засланкі возд. фільтра "N275" і вызваліць электраправод.
Зняць топл. шлангі, прыслабіўшы шлангавыя хамуты.

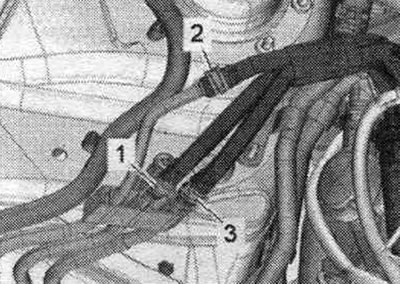

1. Паліўны шланг, сіні. 2. Паліўны шланг, сіні. 3. Паліўны шланг, белы.

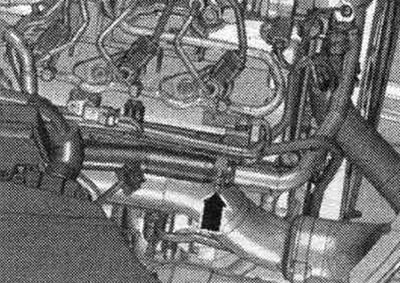

Зняць шланг ОЖ з пярэдняга патрубка сістэ. астуджэнні, вызваліўшы хамут "стрэлка".

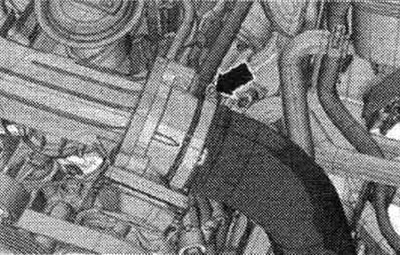

Зняць паветраводны шланг, прыслабіўшы шлангавыя хамуты "стрэлкі".

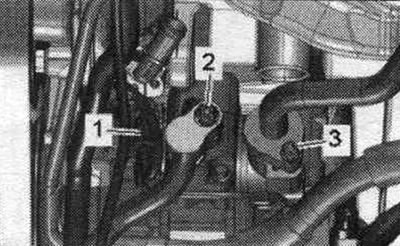

Адкруціць ніт "2", зняць магістраль холадагенту з кампрэсара і адкласці яе ў бок. Зачыніць адкрытыя магістралі і патрубкі чыстымі заглушкамі з камплекта заглушак для рухавіка "VAS 6122". "Паз. 1, 3" не ўлічваць.

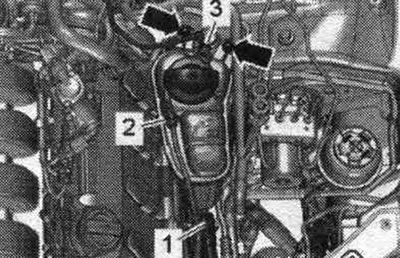

Зняць шланг ОЖ "3" з пашыр. бачка. "Паз. 1, 2" і "стрэлкі" не ўлічваць.

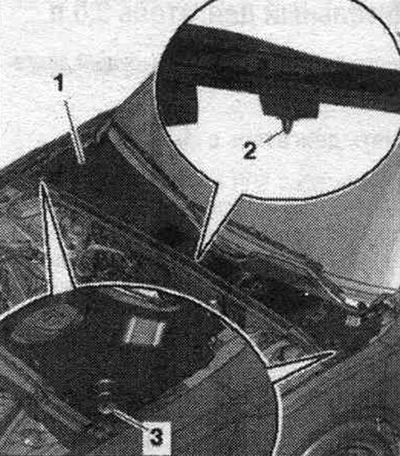

Зняць ушчыльненне з перадпакоя сценкі водаадводнага кораба. Зняць вечка водаадводнага кораба.

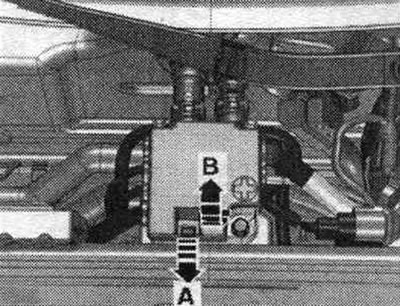

Разблакаваць фіксатар "стрэлка А" і адкрыць вечка "стрэлка Ў".

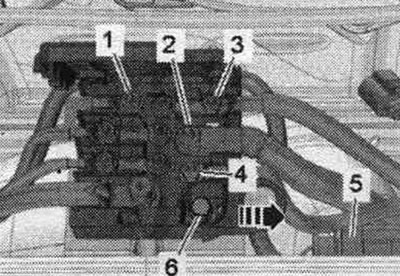

Адкруціць гайкі "1...4" правадоў. Выняць штэкернае злучэнне "5" з трымальніка і раз'яднаць яго. Адкруціць ніт "6" і зняць разветвитель 2 кл. 30 "TV22" з расцяжкі "стрэлка".

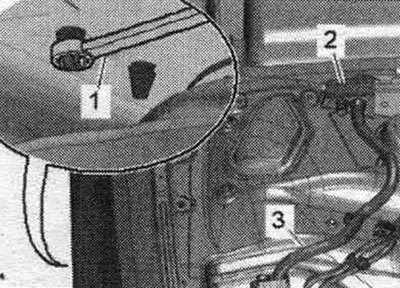

Разблакаваць фіксатары з аркі кола з дапамогай накидного ключа на 5,5 "паз. 1" і зняць кабельны ўвод "2" у кірунку ўверх. Вызваліць паляць правадоў "3" да генератара і стартара, адціскным рычагом "80-2000".

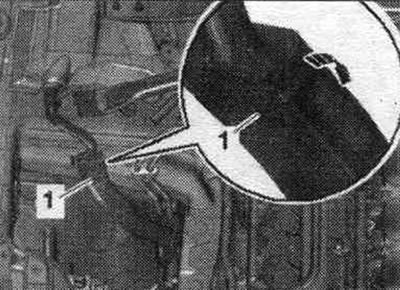

Адкрыць кабель-канал "1", для гэтага расфик-сировать фіксатар "стрэлка" і вызваліць паляць праводкі.

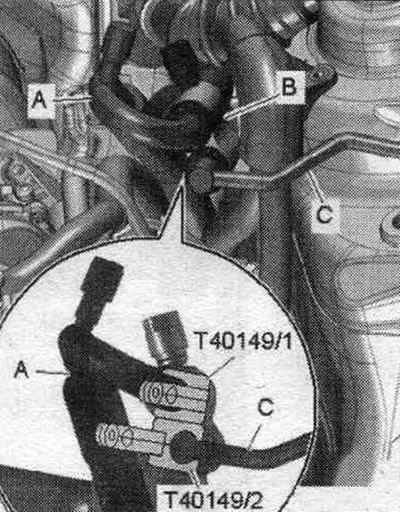

Зняць трубаправоды холадагенту "А" і "З" з унутранага цеплаабменніка.

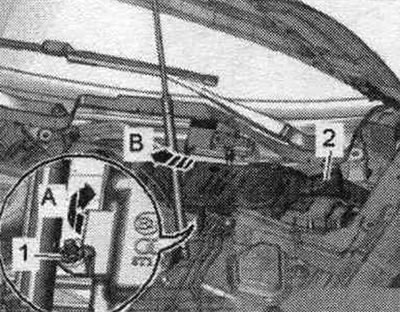

Адкруціць гайку "1" і нахіліць заліўны патрубак бачка стеклоомывателя трохі ўверх "стрэлка А". Выняць заліўную гарлавіну "2" з заліўной трубкай з бачка абмывальніка, правядучы яго праз праём кузава "стрэлка Ў".

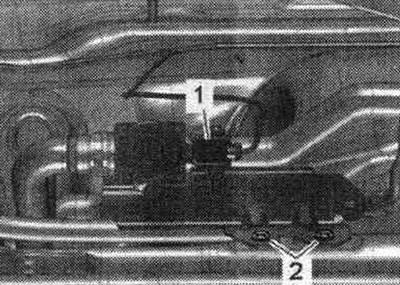

На а/м з аўтан. абагравальнікам выкруціць балты "2" і адкласці ў бок блок помпы "1".

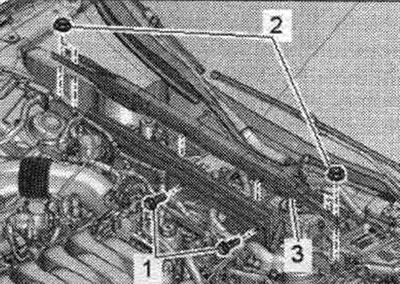

Адкруціць ніты "1" і гайкі "2" і зняць расцяжку "3".

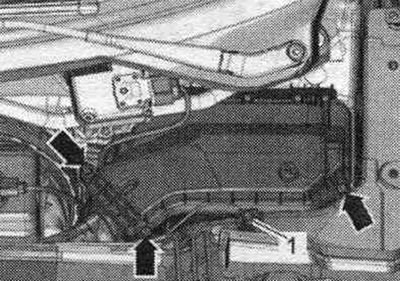

Адкруціць ніты "стрэлкі" і зняць вечка камутацыйнага блока мантач. адсека. Вывярнуць гайку "1" і вызваліць провад.

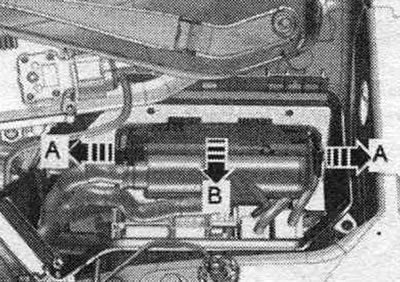

Зняць фіксатары "стрэлка А" і адкрыць вечка "стрэлка Ў" блока кіравання рухавіка.

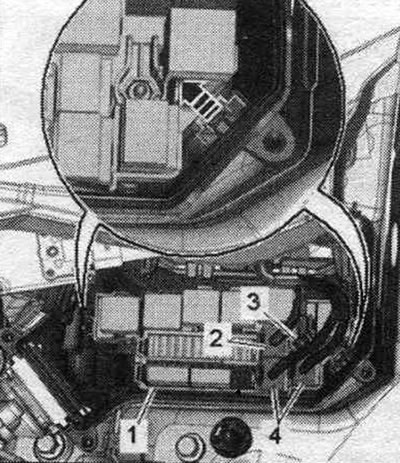

Пры наяўнасці, адлучыць штэкернае злучэнне "2". Адлучыць штэкерныя раздымы "4" і адкруціць гайку "3" мацаванні прбвода. Зняць фіксатары "стрэлка" і мацаванні для рэле з трымальнікам засцерагальніка "1". Адмацаваць паляць правадоў рухавіка на камут. блоку ў мантач. адсеку і вызваліць яго.

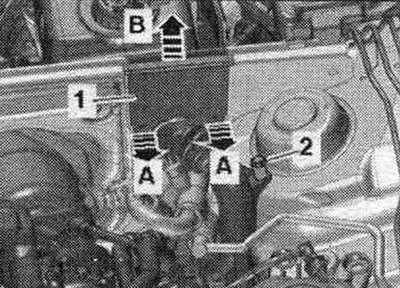

Разблакаваць фіксатары "стрэлкі А" і зняць накіроўвалую кабеля "1" па кірунку ўверх "стрэлка Ў". Адкруціць ніт масы "2" і вызваліць паляць правадоў. Абкласці паляць правадоў на рухавік і зафіксаваць блок кіравання рухавіка ад выпадзення.

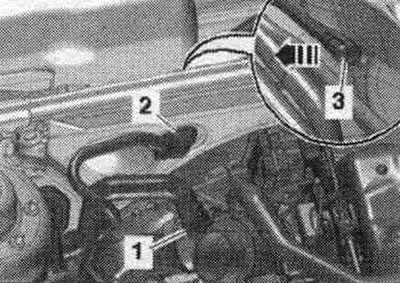

Адлучыць шланг сістэ. астуджэнні, для гэтага прыслабіць хамут "1". Зняць вакуумны патрубак "2" з кантавой сценкі водаадводнага палукашка, для гэтага адлучыць вакуумны шланг "3" на заднім боку "стрэлка".

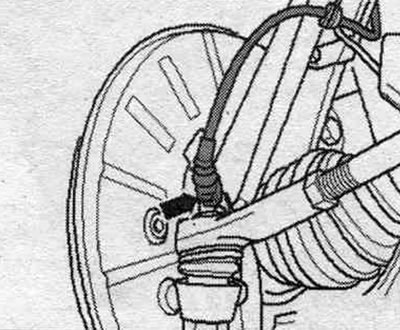

Адлучыць злева і справа з пярэдніх датчыкаў частаты кручэння штэкерныя раздымы "стрэлка".

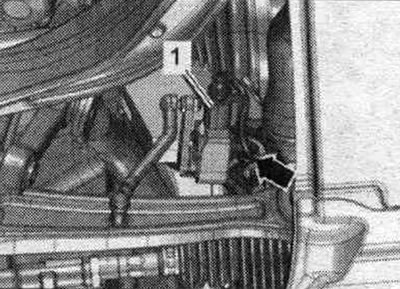

Пры наяўнасці адлучыць раздымы "1" пярэдняга левага датчыка ўзроўня а/м "G78" і пярэдняга правага датчыка ўзроўня а/м "G289" і вызваліць электр. кабель "стрэлка".

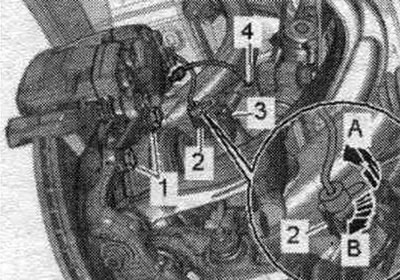

Вызваліць штэкерны раз'ём "2" ад кранштэйна, для гэтага пацягнуць фіксатар назад "стрэлка А" і павярнуць раз'ём прыбл. на 90° па гадзіннікавай стрэлцы "стрэлка Ў". Вызваліць провад "3" і торм. шланг "4" на кранштэйне. Вывярнуць балты "1" і падвесіць торм. суппорт з падлучаным торм. шлангам у колавай нішы. Не націскаць на педаль тормазу пры знятым торм. суппарце.

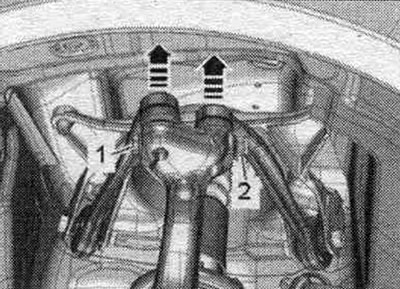

Адкруціць гайку "2" і выняць ніт "1". Зняць верхнюю накіроўвалую буксавай цягі з корпуса падшыпнікаў ступицы кола па кірунку ўверх "стрэлка". Паўтарыць увесь працэс выканання прац з іншага боку а/м.

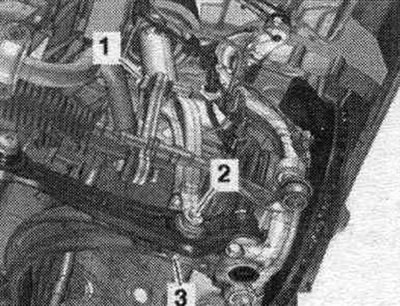

Адкруціць злева і справа ніт "1" стабілізатара. Адкруціць злева і справа гайку "3". Ніты "2" здымаюцца пазней.

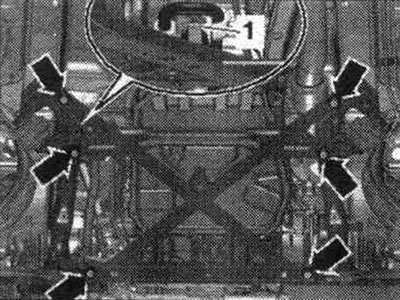

Зняць крыжавіну падрамніка.

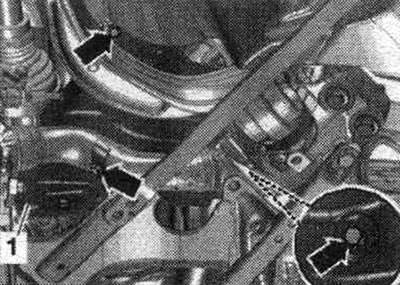

Адкруціць злева і справа ніты "стрэлкі" і зняць цеплаахоўны экран "1".

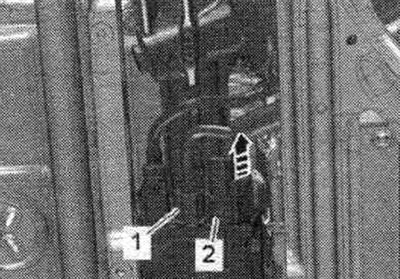

Адлучыць электрараздым "2" на блоку кіравання ўзмацняльніка рулявога прывада "J500", адлучыўшы засцерагальнік "стрэлка" і адціснуць фіксатар уніз. Адлучыць электрараздым "1" на блоку кіравання ўзмацняльніка рулявога прывада "J500". Вызваліць звязак правадоў.

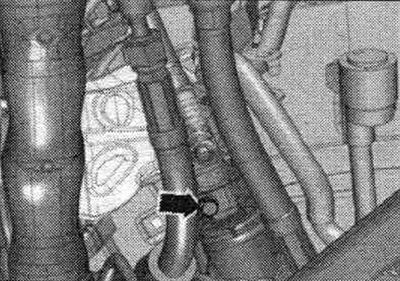

Зняць прамежкавы вал з рулявога механізму і ссунуць зачапленне.

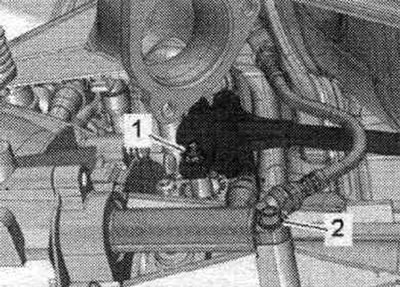

Адкруціць ніт "2" і падвязаць працоўны цыліндр счаплення ўзбоч у мот. адсеку. Адкруціць гайку "1" штока пераключэння.

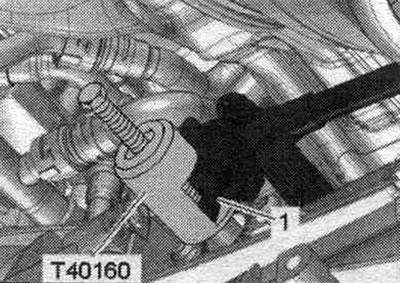

Усталяваць здымнік "Т40160" і зняць шток пераключэння "1".

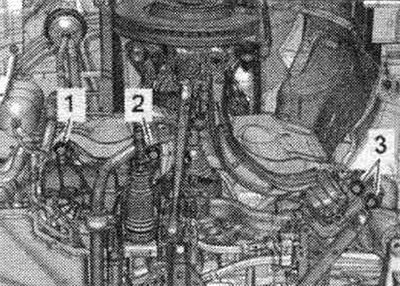

Падрыхтаваць пад'ёмны стол: Абсталяваць пад'ёмны стол "VAS 6131 A" наборам мацаванняў для "VAS 6131/10" і дад. наборам "VAS 6131/13" наступным чынам. Папярэдне прыкруціць кандуктары да пад'ёмнага стала ад рукі. Усталяваць гарызантальна пад'ёмны стол "VAS 6131 А". Сачыць за ўзроўнем (назіральным вочкам) на прыёмнай платформе. Падставіць пад'ёмны стол "VAS 6131 А" пад сілавы агрэгат. Адкруціць злева і справа ніты "1" падрамніка.

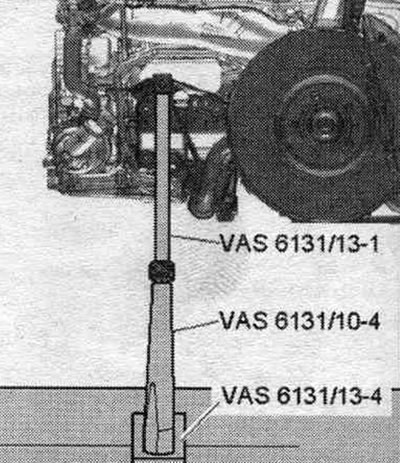

Усталяваць кандуктары з "VAS 6131/10" і "VAS 6131/13" злева і справа на пярэдняй частая падрамніка, як паказана на малюнку. Прасачыць за тым, каб хадавыя шрубы былі цалкам укручаныя.

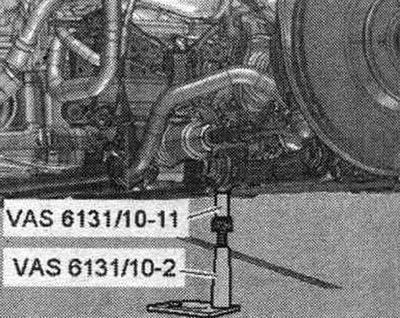

Усталяваць кандуктары з "VAS 6131/10" ззаду злева і справа на перадпакоях разьбовых злучэннях расцяжкі подрамника, як паказана на малюнку.

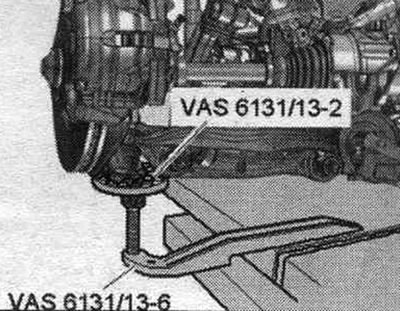

Усталяваць кандуктары з "VAS 6131/13" злева і справа на ніжнюю частку корпуса падшыпніка ступицы кола, як паказана на малюнку.

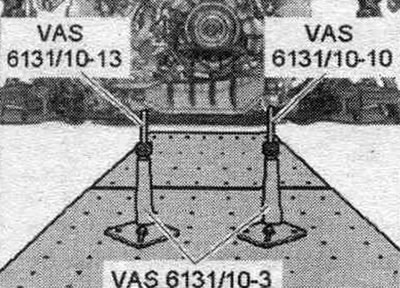

Зняць заціскі шумаізаляцыйнага экрана з папярочкі тунэля. Усталяваць элементы мацавання з "VAS 6131/10" злева і справа ззаду на папярочцы тунэля, як паказана на малюнку.

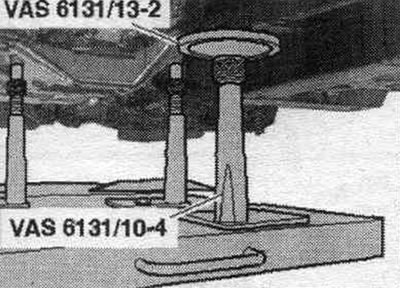

Усталяваць элементы мацавання з "VAS 6131/10" і "VAS 6131/13" пад прыёмную трубу, як паказана на малюнку. Вывярнуць усе хадавыя шрубы кандуктараў уверх настолькі, каб усе пасадачныя выступы ўвайшлі ў кропкі мацавання. Прыкруціць апорныя пласціны элементаў мацавання момантам 20 Нм да пад'ёмніка "VAS 6131 А".

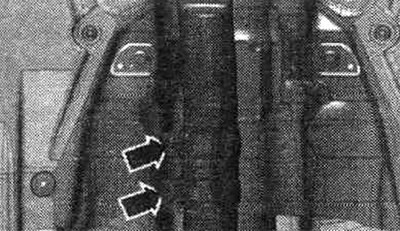

А/м з пярэднім прывадам: адкруціць злучэнні "стрэлкі" і перамясціць заціскную ўтулку назад.

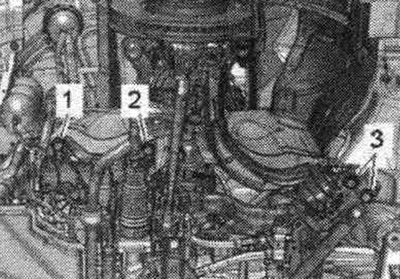

Пазначыць фламастарам на ланжэронах мант. становішча падрамніка і тунэльнай папярочкі. Крыж-накрыж адкруціць балты "2" і "3" падрамніка ў некалькі этапаў.

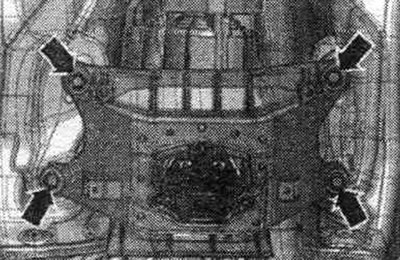

Выкруціць балты "стрэлкі" папярочкі тунэля.

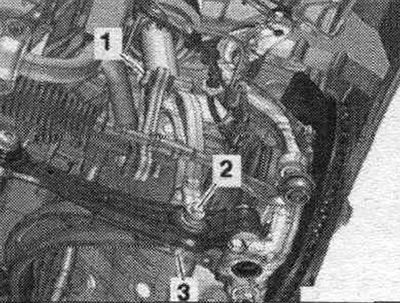

Адкруціць злева і справа ніт "2". Пераканацца ў тым, што ўсе шлангавыя і правадныя злучэнні паміж рухавіком, КП, подрамником і кузавам адлучаны. Асцярожна выводзіць пры апусканні сілавы агрэгат з подрамником з мантач. адсека. Акуратна правесці амартызатарную стойку да ланжэронаў.

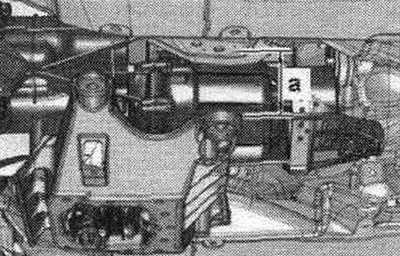

Апусціць сілавы агрэгат з дапамогай пад'ёмнага стала "VAS 6131 А" толькі на памер "а". Памер "а" = макс. 100 мм.

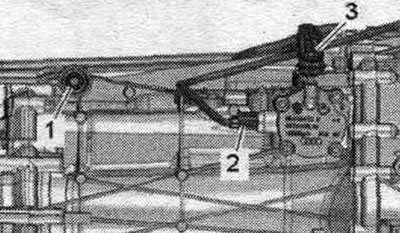

Вывярнуць балты "1" і "3" штока ўключэння і штока выбару перадач. "Паз. 2" не ўлічваць. Апусціць сілавы агрэгат ніжэй. Выцягнуць пад'ёмны стол "VAS 6131 А" з сілавым агрэгатам з-пад а/м.
