Цилиндрова глава — описание на конструкцията (Audi A2)

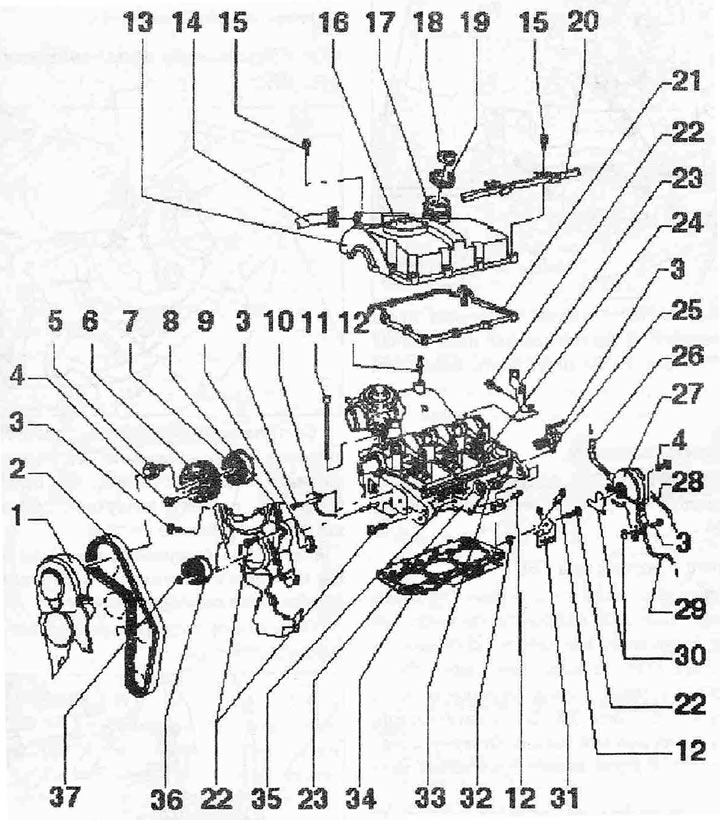

Цилиндрова глава:
1. Горна част на предпазителя на колана
2. Зъбен ремък
3. Болт, 10 Nm
4. Болт, 25 Nm
5. Болт, 100 Nm
6. Задвижващо зъбно колело на разпределителния вал
7. Втулка
8. Задна част на предпазителя на колана
9. Уплътнителна втулка, сменете, ако е повредена
10. Сензор на Хол "G40" на положението на разпределителния вал. За да премахнете, отстранете уплътнителната втулка "поз. 9" от задната част на защитния капак на колана, проверете
11. Болт. Сменете. Спазвайте последователността при разхлабване и затягане на болтовете, преди монтаж поставете шайби в главата на цилиндъра
12. Не е инсталиран
13. Капак на цилиндровата глава
14. Маркуч за вентилация на картера
15. Болт с уплътнение. Ако уплътнението е повредено, сменете болта, спазвайте последователността при разхлабване и затягане на болтовете, 10 Nm
16. Регулатор на налягането на вентилацията на Хартата
17. Гърловина за пълнене на масло
18. Покрийте, сменете уплътнението, ако е повредено
19. Уплътнителен маншет, сменете, ако е повреден
20. Скоба на горивопровода
21. Уплътнение на капака на цилиндровата глава, сменете, ако е повредено
22. Болт, 20 Nm
23. Око
24. Модул помпа-инжектор
25. Централен конектор на модула помпа-инжектор
26. От спирачния усилвател
27. Тандемна горивна и вакуумна помпа
28. Маркуч за предварително захранване от горивния филтър: бял или клас 72 zka бял. Проверете надеждността на кацането
29. Маркуч за връщане към горивния филтър: синя или синя маркировка. Проверете надеждността на кацането
30. Уплътнение. Сменете
31. Скоба
32. Конична гайка
33. Цилиндрова глава. Проверете кривината на свързващата равнина, след смяна сменете охлаждащата течност и маслото
34. Гарнитура на цилиндровата глава. Сменете, спазвайте маркировките. След смяна сменете охлаждащата течност и маслото
35. Подгревна свещ
36. Опъваща ролка
37. Гайка, 20 Nm + затегнете на +45°
