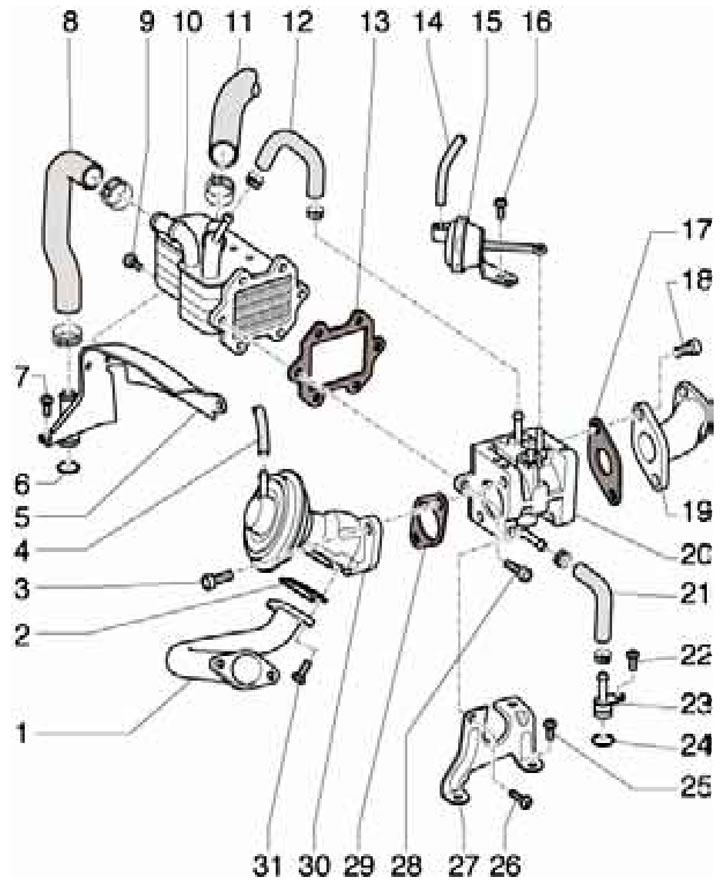

18.1a. Детайли за монтаж на компоненти на EGR системата за 3.0L модели с BUG/BUN двигатели:
1, 19 - Свързваща тръба за EGR;
2, 13, 17, 29 - Уплътнение, подлежи на подмяна;
3, 18 - Болт, 25 Nm;
4 - Вакуум маркуч;
5 - Скоба на радиатора на EGR, с връзка за маркуч за охлаждащата течност;
6 - О-пръстен, трябва да се смени;
7, 9, 22, 25, 26, 28, 31 - Болт. 9 Нм;
8, 11, 12, 21 - Маркуч за охлаждащата течност;
10 - EGR Радиатор;
14 - Вакуумен маркуч от превключващия клапан на охладителя на EGR "N345";
15 - Вакуумен блок за функцията за превключване на EGR;
16 - Болт, 4 Нм;
20 - Превключващ вентил на радиатора на EGR;
23 - Връзка за маркуч за охлаждаща течност;
27 - Скоба на амортисьор 20;
30 - Механичен EGR клапан.

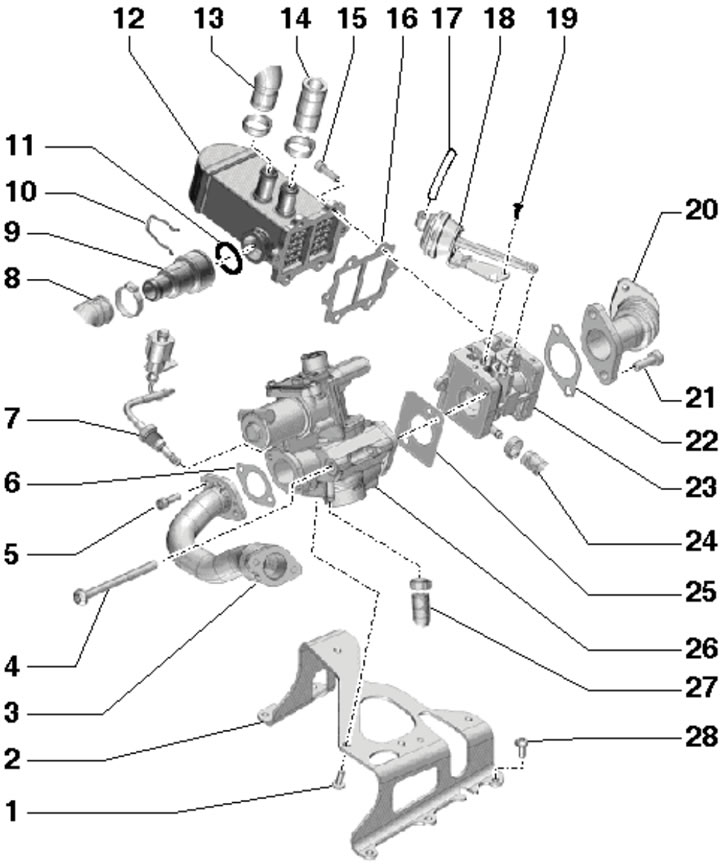

18.1б. Детайли за монтаж на компоненти на EGR системата за 3.0L модели с двигатели CASA/CASB:
1, 5, 15, 28 - Болт, 9 Nm;
2 - Скоба за EGR;
3, 20 - Свързваща тръба за EGR;
4, 21 - Болт, 25 Нм;
6, 16, 22, 25 - Уплътнение, подлежи на подмяна;
7 - сензор за температура на рециркулацията на отработилите газове "G98";
8, 13, 14, 24, 27 - Маркуч за охлаждащата течност;
9 - Връзка към термостата за EGR;
10 - Фиксатор;
11 - О-пръстен, трябва да се смени;
12 - EGR Радиатор;
16 - Вакуумен маркуч от превключващия клапан на охладителя на EGR "N345";
17 - Вакуумен блок за функцията за превключване на EGR;
19 - Болт, 4 Нм;
23 - Превключващ вентил на радиатора на EGR;
26 - Активатор "V338" EGR, със сензор за положение "G212".

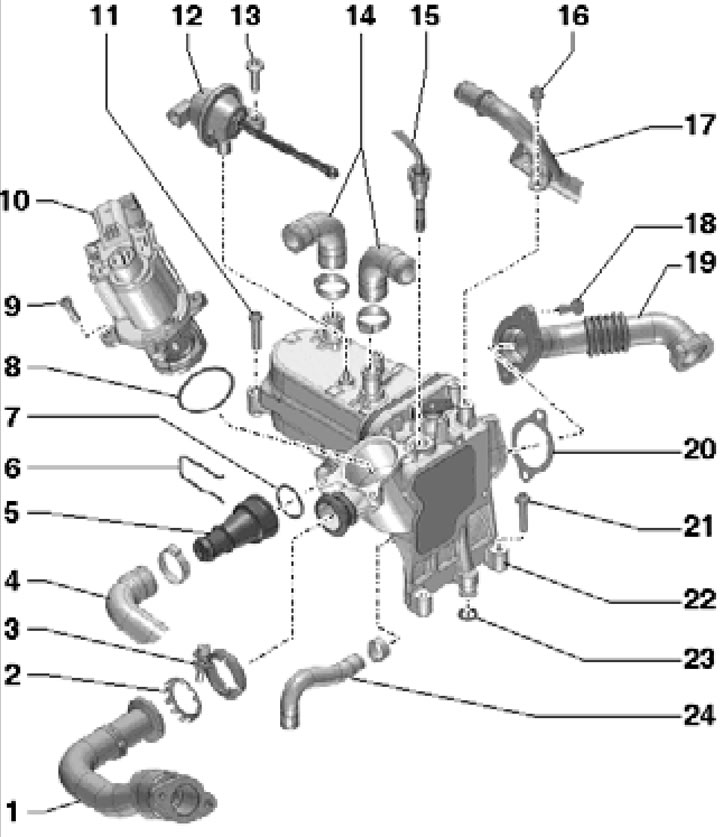

18.1c. Подробности за монтажа на компонентите на EGR системата за 3.0L SCR модели (SATA, SSMA) - част 1 от 2:
1 - EGR тръба;
2 - Уплътнителен елемент, подлежащ на подмяна;
3 - Скоба, 9 Nm;
4 - Маркуч за охлаждащата течност;
5 - Термостат EGR, с присъединяване;
6 - Фиксатор;
7, 8, 23 - О-пръстен, подлежи на подмяна;
9, 11, 13, 16, 21 - Болт, 9 Nm;
10 - Активатор "V338" EGR, със сензор за положение "G212";
12 - Вакуумен блок за функцията за превключване на EGR;
14, 24 - Маркучи за охлаждащата течност;
15* - Сензор за температура на EGR "G98", 45 Nm;
17 - PVC тръба;
18 - Болт;
19 - Тръба EGR;
20 - Уплътнение, подлежи на подмяна;
22 - EGR радиатор с превключващ клапан.

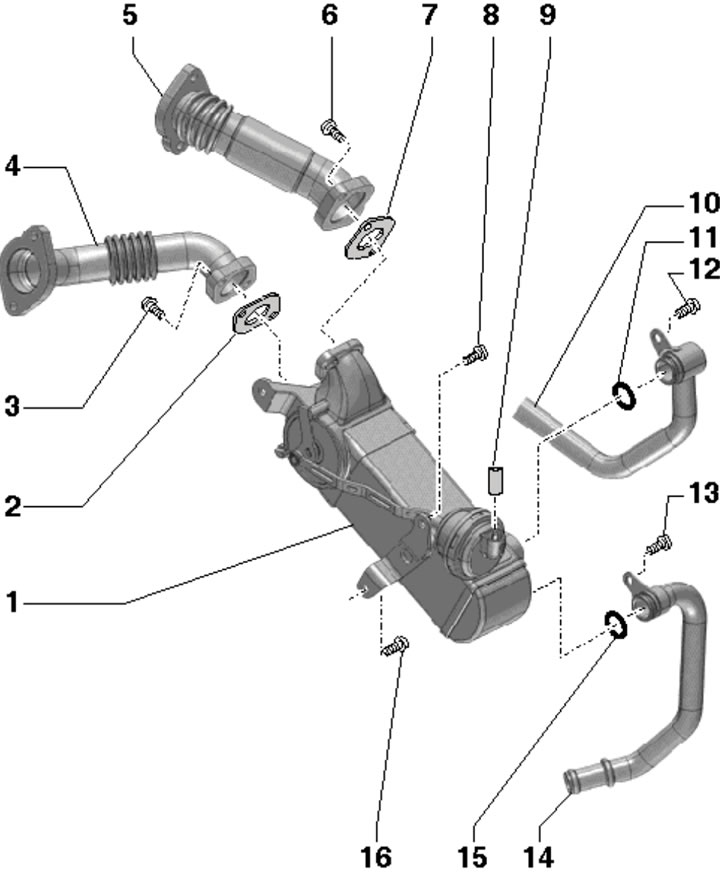

18.1d. Детайли за монтаж на компоненти на EGR системата за 3.0L SCR модели (SATA, SSMA) - част 2 от 2:
1 - Допълнителен охладител на EGR;
2.7 - Уплътнение, подлежи на подмяна;
3, 6, 8, 16 - Болт, 9 Nm;
4 - EGR тръба;
5 - EGR тръба с каталитичен конвертор;
9 - Вакуумен маркуч с клапан № 2 "N381" за превключване на радиатора на EGR;
10 - Задна тръба за охлаждаща течност;
11, 15 - Уплътнителен пръстен, подлежи на подмяна;
12, 13 - Болт;
14 - Тръба за охлаждаща течност.

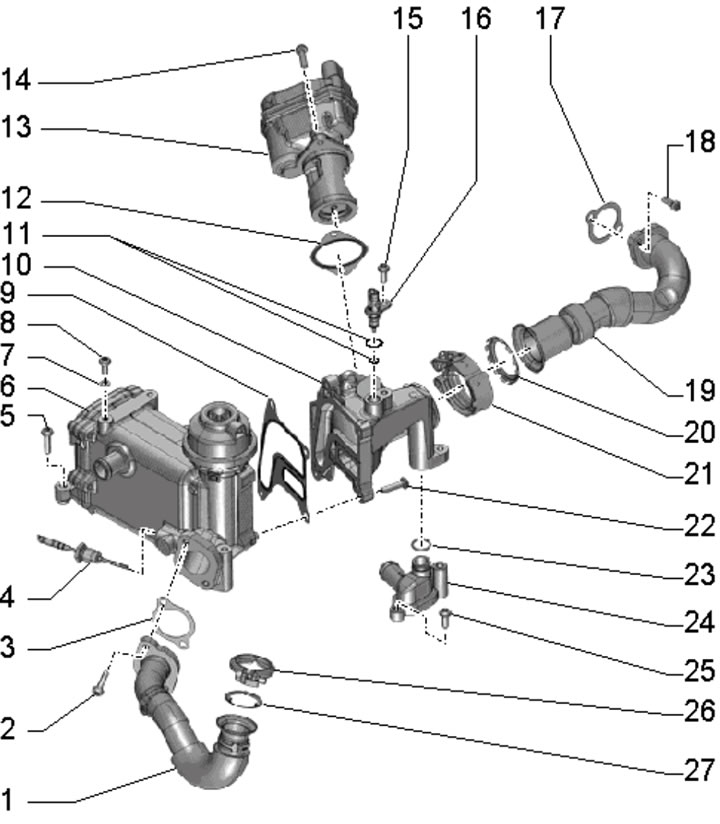

18.1e. Детайли за монтаж на компоненти на EGR системата за модели 3.0L от второ поколение:
1 - EGR тръба към всмукателния колектор;
2 - Болтовете, първо затегнете на ръка, след това затегнете скобата 26, след което затегнете болтовете със сила от 9 Nm;
3, 7, 9, 12, 20, 27 - Уплътнение, подлежи на подмяна;
4 - сензор за температура на EGR "G98", 45 Nm;
5, 14, 15, 22, 25 - Болт, 9 Nm;
6 - EGR радиатор с превключващ клапан;
8 - Винт за обезвъздушаване, 8 Nm;
10 - Връзка;
11, 23 - Уплътнителни пръстени, подлежат на подмяна;
13 - Активатор "V338" EGR, със сензор за положение "G212";
16 - Температурен сензор "G694" за регулиране на температурата на двигателя;
17 - Уплътнение;
18 - Болтове, подлежащи на подмяна; първо затегнете на ръка, след това затегнете скобата 21, след което затегнете болтовете със сила от 5 Nm и ги затегнете до ъгъл от 90°;
19 - EGR тръба от турбокомпресора;
21 - Винтова скоба, подлежи на подмяна; с номер на частта "059131548C" - 5 Nm и с номер на частта "-D" - 3,5 Nm;
24 - Свързване на маркуча и тръбата за охлаждаща течност;
26 - Винтова скоба, подлежи на подмяна, 2,5 Nm.

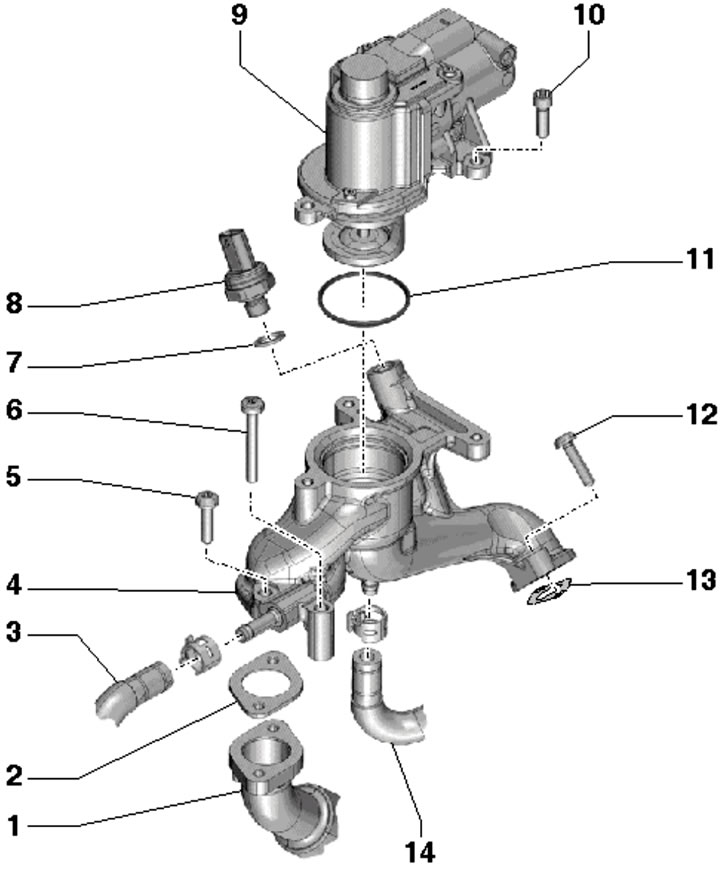

18.1f. Детайли за монтаж на компоненти на EGR системата 4.2L на левия ред цилиндри:
1 - EGR тръба;
2, 13 - Уплътнение, подлежи на подмяна;
3, 14 - Маркуч за охлаждащата течност;
4 - Дясна EGR връзка;
5, 6, 12 - Болт, за подмяна, 8 Nm, след което затегнете до ъгъл от 90°;
7 - Уплътнение (само при двигатели CCFA/CCFC), подлежи на замяна;
8 - Сензор № 2 "G692" налягане на EGR (само при двигатели CCFA/CCFC), 25 Нм;
9 - Активатор "V339" EGR;
10 - Болт, 9 Нм;
11 - Уплътнителен пръстен. Подлежи на замяна.

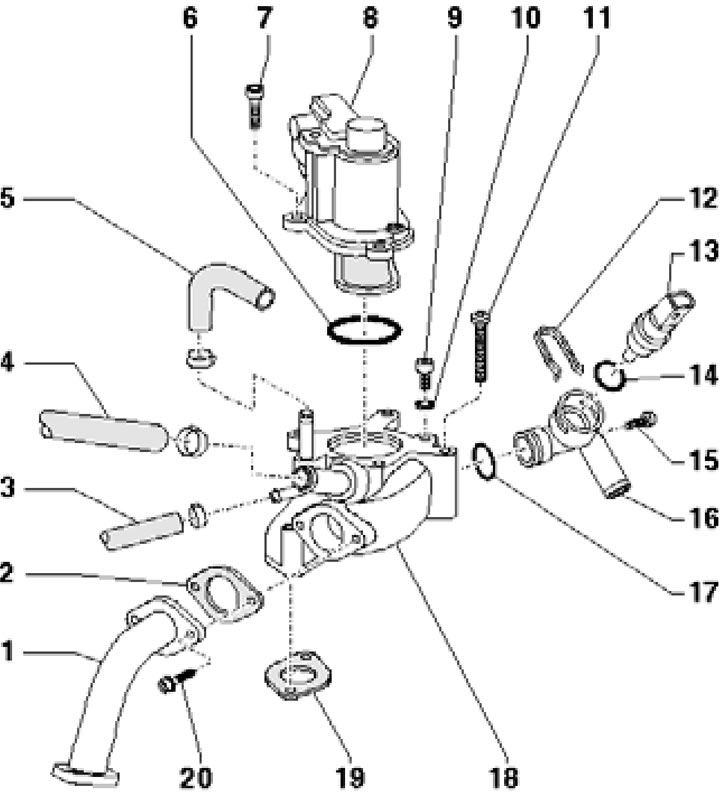

18.1g. 4.2L Детайли за монтаж на компонента на EGR от десен бряг (двигател на БТР):
1 - Свързваща тръба;
2, 10, 19 - Уплътнение, подлежи на подмяна;
3-5 - Маркуч за охлаждащата течност;
6, 14, 17 - Уплътнителен пръстен, подлежи на подмяна;
7, 15, 20 - Болт, 9 Nm;
8 - Активатор на EGR "V338";
9 - Винт за обезвъздушаване, 9 Nm;
11 - Болт, за подмяна, 8 Nm, след което затегнете до ъгъл от 90°;
12 - Фиксатор;
13 - сензор за температура на охлаждащата течност "G62";
16 - Свързване на маркуча и тръбата за охлаждаща течност;
18 - Десен EGR канал.

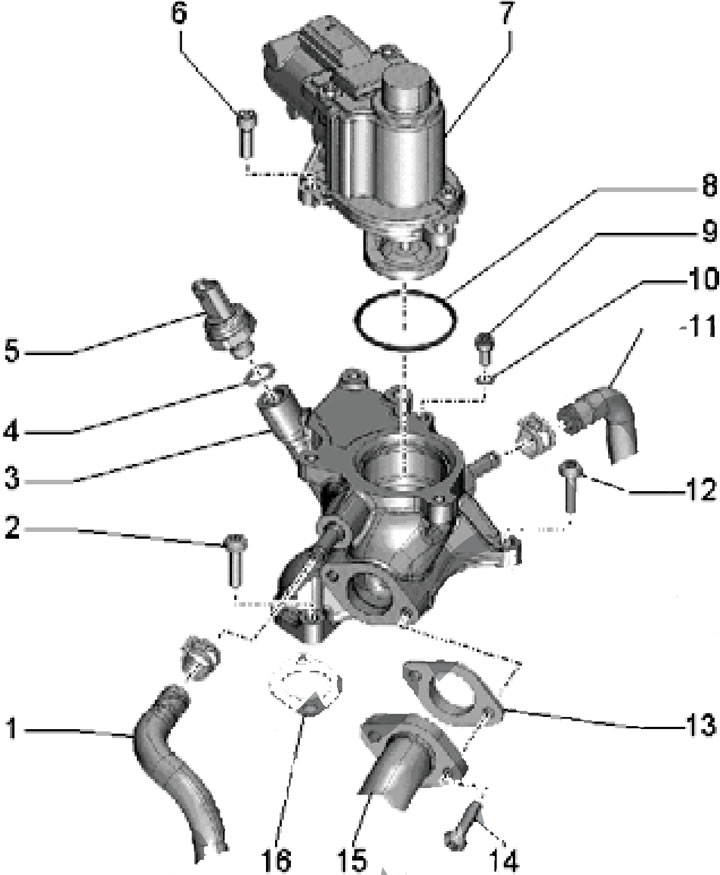

18.1 ч. 4.2 л Детайли за монтаж на компонента за EGR от десен бряг (cCFA/CCFC двигатели):
1 - Тръба за охлаждаща течност;
2, 14 - Болт, подлежащ на подмяна, 8 Nm, след което затегнете до ъгъл от 90°;
3 - Лява EGR връзка;
4, 13, 16 - Уплътнение, подлежи на подмяна;
5 - сензор за налягане на EGR "G691", 25 Nm;
6, 12 - Болт, 9 Nm;
7 - Активатор на EGR "V338";
8 - О-пръстен, трябва да се смени;
9 - Винт за обезвъздушаване (само на CCFC двигател), 9 Нм;
10 - Уплътнение (само на CCFC двигател), подлежи на замяна;
11 - Маркуч за охлаждащата течност;
15 - EGR тръба.
