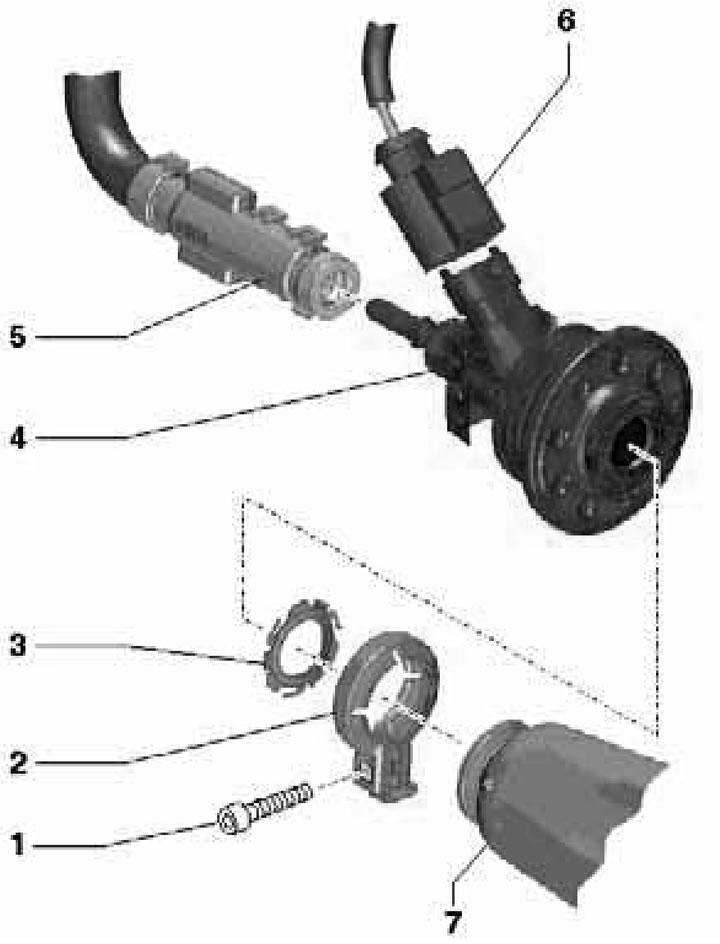

19.1a. Детайли за монтаж на инжектора за AdBlue за двигатели SATA, CCMA и CLZB:
1 - Болт, 5 Nm;
2 - Скоба;
3 - Уплътнение, подлежи на подмяна;
4 - Дюза "N474" за впръскване на течност "AdBlue";
5 - Маркуч течност "AdBlue";
6 - Конектор за електрически кабели;
7 - SCR каталитичен конвертор.

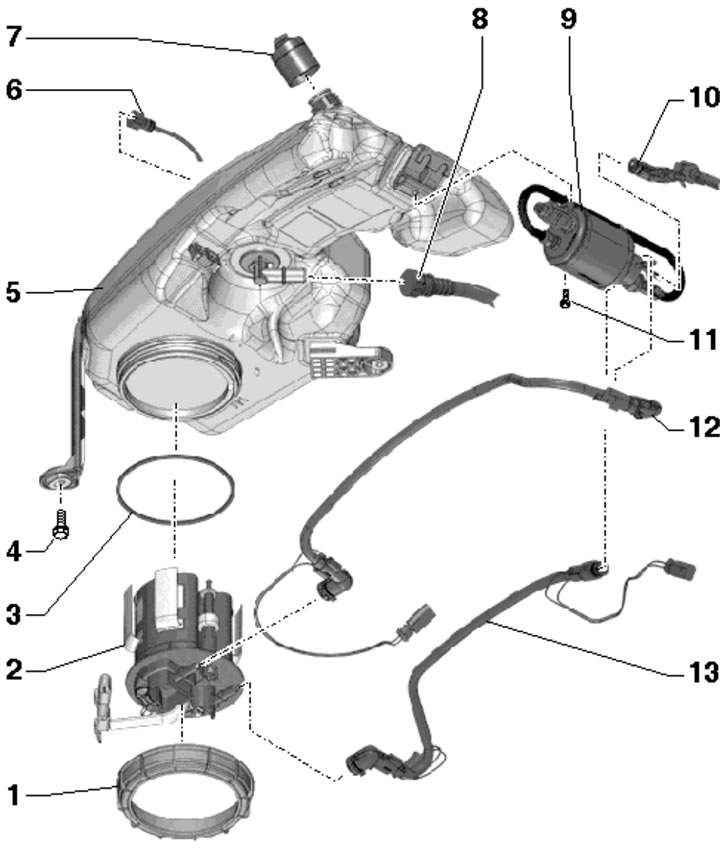

19.1б. Детайли за монтаж на активната дюза на резервоара за течност "AdBlue" за двигатели SATA и CCMA:
1 - Съединителна гайка, подлежи на подмяна;
2 - Резервоар със сензор за обем на AdBlue течност "G684", сензор за температура на AdBlue течност "G685", нагревателен елемент "Z102" и филтър;
3 - Уплътнение, сменяемо, монтирано на сухо;
4 - Болт, 9 Нм;
5 - Активен резервоар за течност "AdBlue", зад обшивката на задната дясна калник;
6 - Предавателна линия, от помпа "V436" до резервоар 5;
7 - Капачка на пълнителя;
8 - Пълнеща линия, от резервоар 5 до пасивен резервоар;
9 - Помпа "V437" за течност "AdBlue", с нагревателен елемент "Z103" и сензор за налягане "G686" за дозиране на течност "AdBlue";
10 - Дозирующая линия течност "AdBlue", от помпата 9 до форсунке "N474";
11 - Болт, 1,8 Нм;
12 - Връщаща линия;
13 - Захранваща линия.

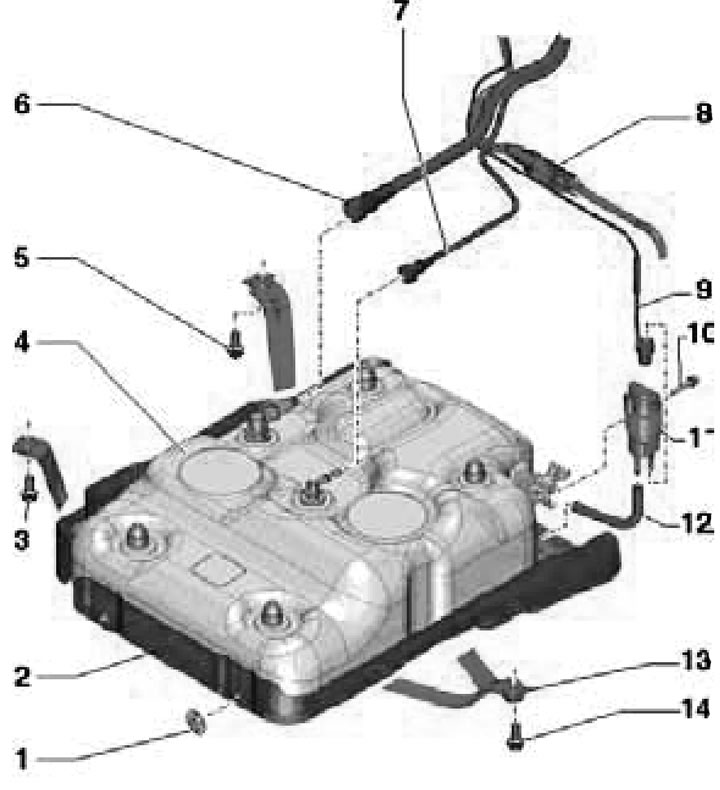

19.1c. Детайли за монтаж на активната дюза на резервоара за AdBlue за двигатели SATA и CCMA:
1 - Застопоряваща шайба, 1,5 Nm;
2 - Опорна плоча;
3 - Болт, 60 Нм;
4 - Пасивен резервоар за течност "AdBlue", отзад лявата страна на каросерията;
5, 14 - Болт, 35 Нм;
6 - Пълнеща линия от активния резервоар;
7 - Вентилационна линия към активния резервоар;
8 - Дозирующая линия течност "AdBlue", от помпа "V437" към форсунке "N474", с нагревателен елемент "Z104";
9 - Предавателна линия към активния резервоар;
10 - Болт, 1,8 Нм;
11 - Трансферна помпа "V436" за течност "AdBlue";
12 - Маркуч от резервоар 4 към помпа 11;
13 - Скоба.
