Оттегляне
1. Източете охлаждащата течност.
2. Отстранете предната броня (вижте съответната глава).
3. Поставете горната напречна греда на предния край в сервизно положение (вижте параграфи 3.1-3.6).
4. Отстранете крепежните яки (вижте стрелките на илюстрацията) и отстранете лявата и дясната част на защитния капак на задвижването на газоразпределителния механизъм.

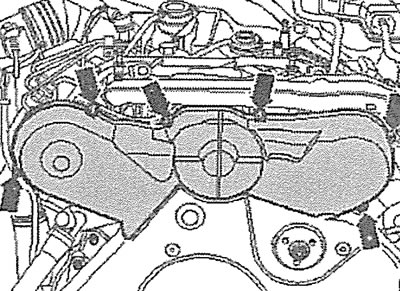

10.4. Отстранете закрепващите скоби (вижте стрелките) и отстранете лявата и дясната част на защитния капак на зъбното колело
5. Развийте закрепващите болтове (вижте стрелките на илюстрацията) и отстранете защитния капак на задвижващия ремък на аксесоарите.

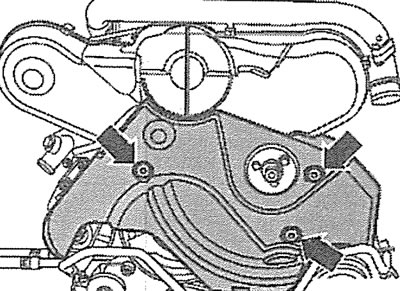

10.5. Развийте монтажните болтове (вижте стрелките) и отстранете предпазния капак на ремъка за задвижване на аксесоарите
6. Развийте закрепващите болтове (вижте стрелките на илюстрацията) и отстранете предната опора на двигателя.

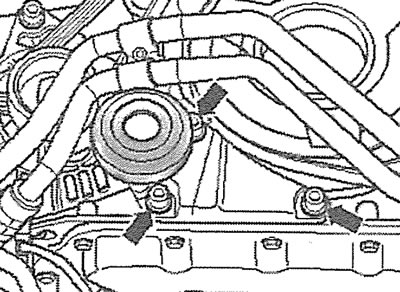

10.6. Развийте монтажните болтове (вижте стрелките) и свалете предната стойка на двигателя
7. Отстранете щепсела на опъващата ролка на задвижващия ремък на компресора на климатика, след това разхлабете напрежението на ремъка, като разхлабите болта (вижте стрелката на илюстрацията) на опъващата ролка и завъртете ексцентрика на ролката с динамометричен ключ, и внимателно отстранете задвижващия ремък на компресора на климатика.

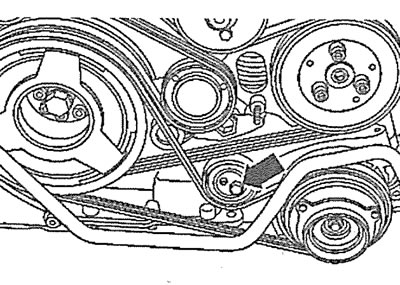

10.7. Разхлабете болта (вижте стрелката), закрепващ обтегача на задвижващия ремък на компресора на климатика
Внимание! Цялата работа, свързана с климатика, трябва да се поверява на специализиран сервиз. Не отваряйте сами веригата на хладилния агент - риск от измръзване!
8. Разкачете щепсела 1 на редуцир вентила на компресора на климатика, развийте болтовете, закрепващи компресора към скобата (вижте стрелките на илюстрацията).

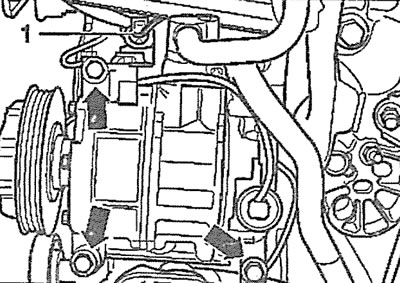

10.8. Разкачете щепсела 1 на редуцир вентила на компресора на климатика, развийте болтовете, закрепващи компресора към скобата (вижте стрелките)
9. Завържете компресора на климатика, без да изключвате тръбопроводите от него, с тел към подрамката (вижте стрелката на илюстрацията).

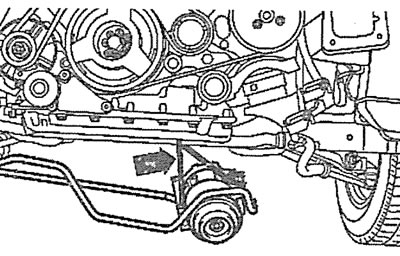

10.9. Завържете компресора на климатика, без да изключвате тръбопроводите от него, с тел към подрамката (вижте стрелката)
10. Отстранете болтовете (вижте стрелките на илюстрацията) и отстранете скобата на компресора на климатика.

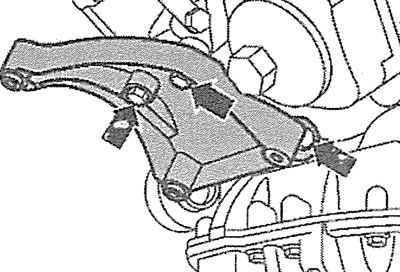

10.10. Отстранете болтовете (вижте стрелките) и отстранете скобата на A/C компресора
11. Разхлабете скобите на маркучите на масления охладител (вижте стрелките на илюстрацията) и ги преместете върху маркучите.

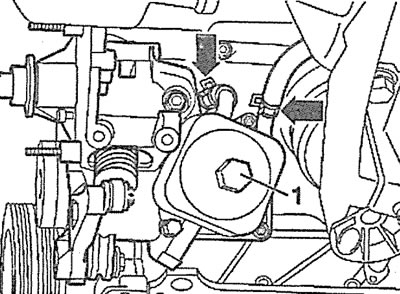

10.11. Разхлабете скобите на маркучите на масления охладител (вижте стрелките) и ги плъзнете върху маркучите
12. Поставете контейнер под двигателя за събиране на изтичащото масло и охлаждаща течност.
13. Откачете задния маркуч от охладителя на маслото.
14. Развийте болта 1 за закрепване на масления радиатор и извадете радиатора (вижте илюстрация 10.11).
